| 产品类型 | 全新 |
|---|---|
| 刀具数量 | 8 |
| 定位精度 | ±0.05 |
| 动力类型 | 机械传动 |
| 类型 | 卧式加工中心 |
| 重量 | 7000 |
| 主电机功率 | 12 |
| 主轴转速范围 | 3000-18000 |
| 界面语言 | 中文 |
| 是否库存 | 否 |
| 作用对象 | 五金 |
| 适用行业 | 通用 |
| 布局形式 | 卧式 |
| 三轴行程(X*Y*Z) | 6500 mm 2500 mm 500 mm ±360° ±90° |
| T型槽尺寸(宽*数量) | 定制 |
| 品牌 | 福顺德complex cam |
| 型号 | FSDM-6500 |

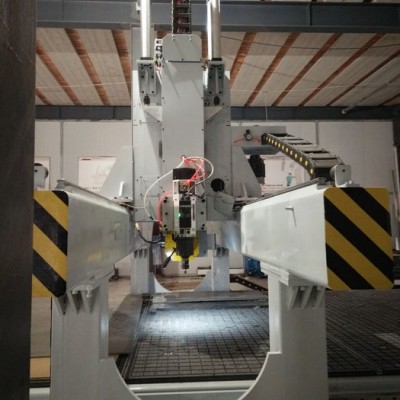

五轴加工中心 ，青岛 型材加工中心性能特点
1、FSDM-6500五轴数控机床配集成工业计算机控制系统，Windows CE视窗界面，最大加工速度可达15 m/min，有效地为您节约时间及人力资源，提高加工效率。
2、FSDM-6500五轴数控机床本款机床工业设计标准全钢结构，床身经过有限元分析（FEA）和设计，并且所有床身部件在加工前就已回火消除应力，同时主要焊缝经过探伤检测，为机床提供一个刚硬稳定的加工平台。
3、FSDM-6500五轴数控机床采用全自动润滑系统，延长了机器的使用寿命，宜适应全天候加工的需求。
4、FSDM-6500五轴数控机床传动系统：采用台湾进口线形导轨，双排四列滚珠滑块、承重力大，适合重削切；台湾产滚珠丝杠，运行稳定，精度高，速度快，寿命长。
5、FSDM-6500五轴数控机床主轴电机采用意大利进口电主轴，功率大、噪音小、钢性好、寿命长。
6、FSDM-6500五轴数控机床台面结构采用真空吸附台面，分2区控制，方便工件装夹。
7、FSDM-6500五轴数控机床软件系统采用ISO标准G指令， HPPLT格式和精雕ENG格式UG、Power Mill等多种CAD/CAM设计制作软件均可兼容。兼容性强，确保设计无障碍。
8、FSDM-6500五轴数控机床电缆及拖链系统均采用专用柔性电缆及拖链。
FSDM-6500五轴数控机床主要配置参数表
编号 | 性能指标 | 参数 | 备注 | ||
1 | 平台尺寸 | 2500*6500 mm | / | ||
2 | 最大进料高度 | 500 mm | / | ||
3 | 行程范围 | X轴行程 | 6500 mm | / | |
Y轴行程 | 2500 mm | ||||
Z轴行程 | 500 mm | ||||
C轴行程 | ±360° | ||||
A轴行程 | ±90° | ||||
4 | 精度 | 运动定位精度 | ±0.05 mm/M | / | |
重复定位精度 | ±0.05 mm | ||||
锯切垂直度 | ±1 mm/6500 mm | ||||
5 | 最大快速给进速度 | X轴 | 60 m/min | / | |
Y轴 | 45 m/min | ||||
Z轴 | 15 m/min | ||||
A/C轴 | 16 r/min | ||||
6 | 最大加工速度 | 15000 mm/min | / | ||
7 | 驱动模式 | X轴 | 双边伺服驱动系统 | / | |
Y轴 | 伺服驱动系统 | ||||
Z轴 | 伺服驱动系统 | ||||
A轴 | 伺服驱动系统 | ||||
C轴 | 伺服驱动系统 | ||||
8 | 结构 | 台面结构 | 真空吸附台面 | 分2区控制 | |
传动结构 | X轴齿条传动 | X轴斜齿排+H35线性导轨Y、Z采用采用精密滚珠丝杠+H30线性导轨。 | |||
Y轴滚珠丝杠传动 | |||||
Z轴滚珠丝杠传动 | |||||
A、C轴进口精密减速机 | |||||
9 | 第一主轴 | 锯切主轴 | 锯片电机功率 | 5.5 KW（意大利） | 五轴数控，可实现X、Y方向上±90°范围内任意旋转切割。 |
锯片转速 | 1000-6000 rpm | ||||
锯片最大直径 | Φ500 mm | ||||
锯切深度 | 125 mm | ||||
第二主轴 | 主轴功率 | 12KW（意大利进口电主轴） | |||
转速 | 3000-18000 rpm | ||||
10 | 刀库 | 8工位 | / | ||
11 | 工作电压 | 380V/50 Hz | / | ||
12 | 控制系统 | 新代控制系统 |
| ||
13 | 真空吸附功率 | 7.5 KW*2 | / | ||
14 | 系统耗气量 | 800 L/min | / | ||
15 | 最大总功率 | ≤30 KW | / | ||
16 | 整机噪声 | ≤85 dB | 操作人员工位处噪声 | ||
