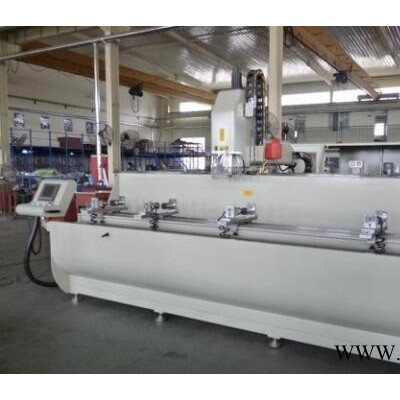

三轴数控钻铣床生产 济南新五岳铝型材数控钻铣床 三轴 手动

三轴数控，手动换刀

一：设备特点：

1.1适用于工业铝型材、门窗、幕墙铝型材的圆孔、槽孔、锁孔、异型孔等以及铝型材的铣削、倒角、平面雕刻等工序的加工。

1.2主轴采用风冷电主轴，功率3KW,转速0～18000转/min，精度高、安全性好、可靠性高。

1.3采用台湾新代CNC数控系统。配备专业CAD-CAM编程软件。自动转换加工G代码，操作简单，效率高、劳动强度低。

1.4运动副全部采用进口导轨、滑块，X轴采用高精度斜齿轮、斜齿条传动，Y轴、Z轴采用高精度滚珠丝杠传动。传动平稳，有效提高整机精度。

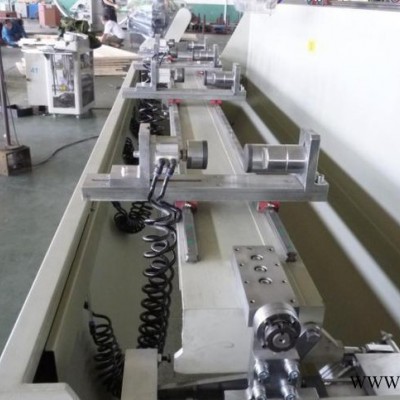

1.5工作台翻转180°。-90°～0°～+90°，型材一次装夹可以实现三面加工，加工深通孔（异型孔）时，通过工作台翻转实现深孔加工，提高效率,质量好。

1.6采用手动泵供油系统，刀具采用系统控制喷雾冷却装置。

1.7主要电器件：断路器、交流接触器均采用法国施耐德产品。

1.8机床主要部件采用钢结构全部经过时效处理。

二：技术参数：

电源380v 50Hz

工作压力0.5~0.8MPa

总功率6Kw

电主轴功率3Kw

**高转速18000/min

X轴行程3000mm ，6000mm

Y轴行程500mm

Z轴行程350mm

X轴速度50000mm/min

Y轴、Z轴速度15000mm/min

X轴定位精度  ±0.1mm

Y轴定位精度 ±0.1mm

Z轴定位精度 ±0.1mm

外形尺寸4180×1600×2200mm ，7100×1600×2200mm

     济南新五岳机器有限公司是中国建筑门窗幕墙设计研究所**一家铝门窗设备研发基地和定点生产企业、同时也是山东省建设机械协会理事单位、山东省建设机械行业**企业、山东省门窗加工设备行业五强企业、河北省建设机械协会建筑门窗幕墙专业委员会理事单位、浙江省建筑装饰行业协会会员单位。致力于中国建筑门窗市场的发展需求，我厂主要生产**铝门窗加工设备生产线，塑料门窗加工设备生产线。是一家集研发，生产，销售，服务于一体的现代化企业。

     企业自成立以来，凭借其强大的科研开发能力，先进的企业管理模式，精干的职工队伍，不断发展壮大。本着“诚实守信”的企业经营理念和艰苦创业的精神，逐步形成了一支兢兢业业、精诚合作的**职工队伍。本厂下设铝门窗设备制造部，塑窗设备制造部。研制开发出两大系列五十多种产品，能够满足不同层次用户的投资需求。目前本厂产品已销往全国二十四个省、市、自治区，并在当地设立了专业服务机构。作为本行业的专业制造商，新五岳愿与业内人士真诚合作，共创辉煌﹗

联系电话：0531-88611259  88611759              传真：0531-84289006

地址：济南市济阳县济北开发区银河路22号

邮箱：xinwuyue@126.com
