| 产品类型 | 全新 |
|---|---|
| 动力类型 | 机械传动 |
| 加工精度 | 普通精度 |
| 控制形式 | 人工 |
| 类型 | 普通车床 |
| 适用范围 | 通用型 |
| 外形尺寸 | 7676 |
| 主电机功率 | 66 |
| 最大回转直径 | 7878 |
| 安装形式 | 落地式 |
| 是否库存 | 是 |
| 适用行业 | 通用 |
| 布局形式 | 卧式 |
| 主轴通孔直径 | 7878 |
| 最大加工长度 | 3000 |
| 最大加工直径 | 7887 |
| 主轴转速级数 | 6 |
| 品牌 | 欧达 |
调节四川20车床生产厂家,四川欧达20马鞍车床价格,2米20精密车床主阀阀盖两端的行程调节螺钉，则主阀芯换位时移动的行程和各阀口的开度即可改变，通过主阀的流量便随之变化，因而可对四川20车床生产厂家,四川欧达20马鞍车床价格,2米20精密车床执行元件起粗略的速度调节作用。阻尼调节器。它是一叠加式单向节流阀，放在先导阀与主阀之间。左电磁铁通电后，控制油经左四川20车床生产厂家,四川欧达20马鞍车床价格,2米20精密车床单向阀至主阀芯左控制腔，右控制腔回油需经右节流阀才能通过先导阀回油箱。调节节流阀开口，可调节主阀换向时间，从而消除执行元件的换向冲击。预压阀。以内控方式供油的电液换向阀，若在常态位泵卸荷(M,H型中位机能)，阀在通电后因控制油压很低，主阀不能动作。在泵出口装一个预压阀(具有硬弹簧的单向阀)，常态时泵通过预压阀及中位卸荷，阀通电后，由预压阀保证一定的控制油压，足以操纵主阀芯换向。
|

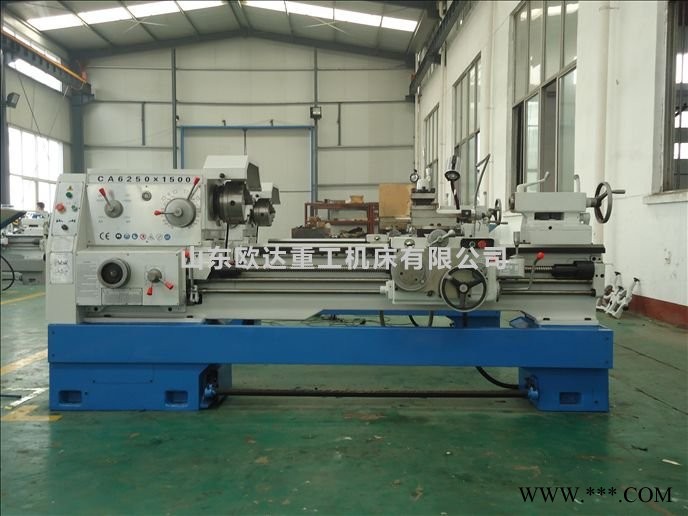

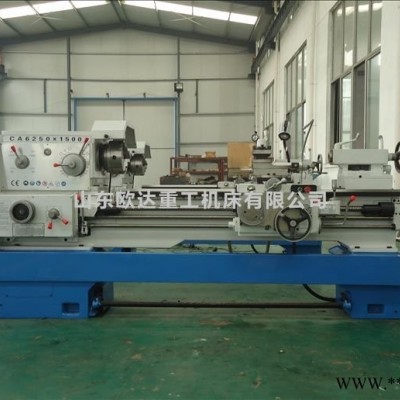

| CA6140A | CA6240A | CA6150A | CA6250A |
四川20车床生产厂家,四川欧达20马鞍车床价格,2米20精密车床床身回转直径 | mm | 400 | 400 | 500 | 500 |
刀架上回转直径 | mm | 210 | 210 | 300 | 300 |
马鞍内回转直径×有效长度 | mm | - | 630×210 | - | 720×210 |
最大工件长度/最大车削长度 | mm | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 |
主轴中心至床身平面导轨距离 | mm | 205 | 205 | 250 | 250 |
主轴孔径/主轴孔前端锥度 | mm | φ52 | φ52 | φ52 | φ52 |
主轴转速级数 正转/反转 |
| 24/12 | 24/12 | 24/12 | 24/12 |
主轴转速范围 |
|
|
|
|
|
正转 | r/min | 50Hz:11-1600 | 50Hz:11-1600 | 50Hz:11-1600 | 50Hz:11-1600 |
反转 | r/min | 50Hz:14-1580 | 50Hz:14-1580 | 50Hz:14-1580 | 50Hz:14-1580 |
纵向进给量范围（64种） |
|
|
|
|
|
四川20车床生产厂家,四川欧达20马鞍车床价格,2米20精密车床标准进给 | mm/r | 0.08-1.59 | 0.08-1.59 | 0.08-1.59 | 0.08-1.59 |
小进给 | mm/r | 0.028-0.054 | 0.028-0.054 | 0.028-0.054 | 0.028-0.054 |
加大进给 | mm/r | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 |
横向进给量范围（64种） |
|
|
|
|
|
标准进给 | mm/r | 0.04-0.79 | 0.04-0.79 | 0.04-0.79 | 0.04-0.79 |
小进给 | mm/r | 0.014-0.027 | 0.014-0.027 | 0.014-0.027 | 0.014-0.027 |
加大进给 | mm/r | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 |
刀架纵/横向的快移速度 | m/min | 纵向4 | 纵向4 | 纵向4 | 纵向4 |
加工螺纹范围 |
|
|
|
|
|
公制螺纹44种 | mm | 1-192 | 1-192 | 1-192 | 1-192 |
模数螺纹39种 | mm | 0.25-48 | 0.25-48 | 0.25-48 | 0.25-48 |
英制螺纹21种 | 牙/寸 | 2-24 | 2-24 | 2-24 | 2-24 |
径节螺纹37种 |
| 1-96 | 1-96 | 1-96 | 1-96 |
上/下刀架最大行程 | mm | 140/320 | 140/320 | 140/320 | 140/420 |
刀架转盘回转角度 | ° | ±90 | ±90 | ±90 | ±90 |
主轴中心线至刀具支承面距离 | mm | 26 | 26 | 26 | 26 |
刀杆截面尺寸 | mm | 25×25 | 25×25 | 25×25 | 25×25 |
尾座主轴直径×行程及主轴孔锥度 | mm | 75×150 | 75×150 | 75×150 | 75×150 |
丝杠螺距 | mm | 12 | 12 | 12 | 12 |
主电机功率 | kW | 7.5 | 7.5 | 7.5 | 7.5 |
卧式车床净重(约) |
|
|
|
|
|
750mm | kg | 1990 | 1990 | 2060 | 2060 |
1000mm | kg | 2070 | 2070 | 2140 | 2140 |
1500mm | kg | 2220 | 2220 | 2290 | 2290 |
2000mm | kg | 2570 | 2570 | 2640 | 2640 |
车床轮廓尺寸(长×宽×高) |
|
|
|
|
|
750mm | mm | 2418×1000 | 2418×1000 | 2418×1037 | 2418×1037 |
1000mm | mm | 2668×1000 | 2668×1000 | 2668×1037 | 2668×1037 |
1500mm | mm | 3168×1000 | 3168×1000 | 3168×1037 | 3168×1037 |
2000mm | mm | 3668×1000 | 3668×1000 | 3668×1037 | 3668×1037 |
轻型参数：
|
| CA61（2）36B | CA61（2）40B | CA61（2）50B |
床身回转直径 | mm | 360 | 400 | 500 |
刀架上回转直径 | mm | 190 | 230 | 3330 |
马鞍内回转直径×有效长度 | mm | 520 | 560 | 660 |
最大工件长度/最大车削长度 | mm | 750/1000/1500/ | 750/1000/1500/ | 750/1000/1500/ |
主轴中心至床身平面导轨距离 | mm | 205 | 205 | 250 |
主轴孔径/主轴孔前端锥度 | mm | φ52 | φ52 | φ52 |
主轴转速级数 |
| 12 | 12 | 12 |
主轴转速范围 |
| 12-1400 | 12-1400 | 12-1400 |
公制螺纹 | mm | 0.25-7 | 0.25-7 | 0.25-7 |
模数螺纹39种 | mm | 0.25-3.5 | 0.25-3.5 | 0.25-3.5 |
英制螺纹21种 | 牙/寸 | 5-144 | 5-144 | 5-144 |
小刀架行程 | mm | 95 | 95 | 95 |
刀杆截面尺寸 | mm | 20×20 | 20×20 | 20×20 |
尾座主轴直径×行程及主轴孔锥度 | mm | 65×140 | 65×140 | 65×140 |
主电机功率 | kW | 4/5.5 | 4/5.5 | 4/5.5 |
车床轮廓尺寸(长×宽×高) |
|
|
|
|
750mm | mm | 2418×1000 | 2418×1000 | 2418×1037 |
1000mm | mm | 2668×1000 | 2668×1000 | 2668×1037 |
1500mm | mm | 3168×1000 | 3168×1000 | 3168×1037 |
2000mm | mm | 3668×1000 | 3668×1000 | 3668×1037 |
四川20车床生产厂家,四川欧达20马鞍车床价格,2米20精密车床车床床身采用大宽度侧壁双筋板、内筋板采用箱形和斜筋组合结构，整体刚度比单壁门形筋结构提高三分之一。操纵集中，溜板设有快移机构，用单手柄形象化操纵；主轴正反转转换及刹车采用液压控制。车床结构刚度与传动刚度均较高，精度稳定，并能进行强力切削。床身道轨下滑面采用TSF耐磨镶层结构，运动轻便灵活，寿命长；润滑系统为箱外循环，提高了加工精度。
