CNC无线电子手轮 数控机床无线MPG 工业遥控器

适合操作系统：

◆ 日本三菱MELDAS电子手轮 （MELDAS M64;M65;E60等系统为电源DC12V，输出为DC5V）
◆ 意大利 SELCA 等系统
◆ 日本法那科FANUC系统
◆ 台湾中达电通TNC
◆ 台湾亿图(HUST)系列
◆ 国内如航天数控,华中数控，广州诺信，凯恩帝KND等系列
◆ 适合PC_base系统，典型系统如：台湾宝元POUYUEN M600 M500 M520i T300 ELC-1000系列
◆ 台湾新代SYNTEC系统
◆ 德国PA系统典型如：海德盟 Higerman ， 海那克 HANUC ，广州数控 GSK，开通数控 等数控系统
◆ 国外系统：西门子，NUM， 西班牙法格FAGOR(NEW，8055I)等

适合机床：        各种数控机床铣床，雕刻机等

具体型号：
1、AWGP0X-4A-3（四轴、带正转、反转、连续按键，带LCD显示，差分输出）；
2、AWGP0X-6A-3（六轴、带正转、反转、连续按键，带LCD显示，差分输出）；

3、AWGP0X-4B-3（四轴、带正转、反转、连续按键，带LCD显示，编码输出）；

4、AWGP0X-6B-3（六轴、带正转、反转、连续按键，带LCD显示，编码输出）；

一、工作原理

采用无线传输技术，操作方便，省去了传统的弹簧线连接，减少了电缆故障率，免去电缆拖动，粘上油等污染。
无线电子手轮（手摇脉冲发生器），接收器通过16芯弹簧线与机床连接，电子手轮（手摇脉冲发生器）通过无线传输技术与接收器进行连接讯，操作者可以手持手轮，摆脱弹簧线的连接束缚，可以自由走动，操作方便，自由，稳定可靠，减少故障率（因为传统有线手轮，需要连接一跟弹线，时间长了，弹簧线里边的电缆容易断掉，引起操作故障）。针对大型的龙门铣，大型数控车床，大型行走机床等应用，更是带来极大的方便性，提高工作效率。

二、产品介绍
XHC系列电子手轮（手摇脉冲发生器），分为有线系列和无线系列；有线系列采用5米弹簧线与机床进行连接，无线手轮通过无线传输给接收器，接收器通过15芯弹簧线，与机床连接，实现无线功能。XHC系列手轮具有如下特点：
◆手轮采用进口编码器，手感好，使用寿命长，齿位清晰
◆带LCD显示X轴，Y轴，Z轴，4轴的坐标值，分辨率1微米
◆具有倍率显示1X，10X，100X；具有轴选显示X，Y，Z，4
 ◆手轮具有电源开关键，正转、反转、连续、显示清零四个按键，手轮使能按键，手轮开启键
◆手轮开启键：当按住手轮开启键，再摇动手轮，手轮才有效果，否则，摇动手轮，不起作用
◆所有按键和轴选开关，倍率开关，都采用防水结构设计，防尘，防水，使用寿命长
◆无线手轮，传输距离远，空旷40米能稳定操作；能穿透15CM的水泥墙，正常使用
◆无线手轮具有信号强度显示，指示信号连接质量
◆无线手轮具有电池低电压告警，提示用户更换电池
◆无线手轮采用2节5号电池工作，采用低功耗设计，正常情况下，能使用2个月

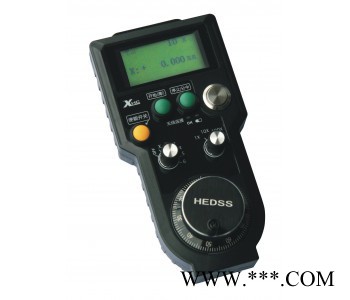

三、产品外观



四、结构功能说明

 五、 LCD显示和LED指示说明


备注：打开电源开关，如果LCD不显示，或闪烁，或显示不正常，表示手持端和接收器连接不正常。请检查接收器接线是否正确。

六、状态指示灯


备注：打开电源开关，如果信号指示灯闪烁或常亮，按下手轮使能键，连接指示灯不亮；表示手持端工作不正常，没有和接收器连接上。
      打开电源开关，信号指示灯不亮；按下手轮使能键，连接指示灯亮。手持端和接收器连接正常，表示正常工作。


更多详细介绍，请到下载中心下载说明书
