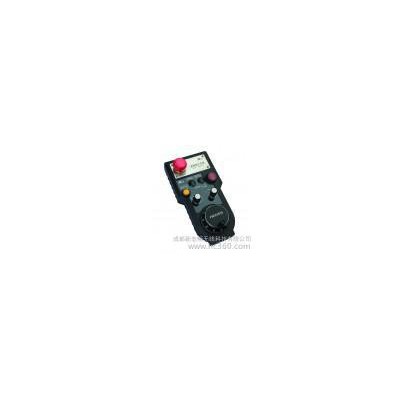

XHC/新宏畅 WGP01加工中心电子手轮 数控机床无线电子手轮

 适合操作系统：◆ 日本法那科FANUC系统

                               ◆ 台湾中达电通TNC
                               ◆ 台湾亿图(HUST)系列
                               ◆ 国内如航天数控,华中数控，广州诺信，凯恩帝KND等系列

适合机床：        各种数控机床铣床，雕刻机等
产品型号：WGP01-4-A、WGP01-6-A、WGP01-4-B、WGP01-6-B


一、工作原理图
 采用无线传输技术，操作方便，省去了传统的弹簧线连接，减少了电缆故障率，免去电缆拖动，粘上油等污染。
无线电子手轮（手摇脉冲发生器），接收器通过16芯弹簧线与机床连接，电子手轮（手摇脉冲发生器）通过无线传输技术与接收器进行连接讯，操作者可以手持手轮，摆脱弹簧线的连接束缚，可以自由走动，操作方便，自由，稳定可靠，减少故障率（因为传统有线手轮，需要连接一跟弹线，时间长了，弹簧线里边的电缆容易断掉，引起操作故障）。针对大型的龙门铣，大型数控车床，大型行走机床等应用，更是带来极大的方便性，提高工作效率。

二、产品介绍
XHC系列电子手轮（手摇脉冲发生器），分为有线系列和无线系列；有线系列采用5米弹簧线与机床进行连接，无线手轮通过无线传输给接收器，接收器通过15芯弹簧线，与机床连接，实现无线功能。XHC系列手轮具有如下特点：
◆手轮采用进口编码器，手感好，使用寿命长，齿位清晰
◆带LCD显示X轴，Y轴，Z轴，4轴的坐标值，分辨率1微米
◆具有倍率显示1X，10X，100X；具有轴选显示X，Y，Z，4
◆弹簧线为14芯输出，分别为编码器输出；轴选输出，倍率输出
◆弹簧线耐磨性好，拉伸长度：5500毫米
◆手轮具有电源开关键，显示清零键，分中键，手轮开启键
◆手轮开启键：当按住手轮开启键，再摇动手轮，手轮才有效果，否则，摇动手轮，不起作用
◆所有按键和轴选开关，倍率开关，都采用防水结构设计，防尘，防水，使用寿命长
◆无线手轮，传输距离远，空旷40米能稳定操作；能穿透15CM的水泥墙，正常使用
◆无线手轮具有信号强度显示，指示信号连接质量
◆无线手轮具有电池低电压告警，提示用户更换电池
◆无线手轮采用2节5号电池工作，采用低功耗设计，正常情况下，能使用2个月

三、产品外观
产品分为两种：带显示与不带显示


四、结构功能说明

 五、 LCD显示和LED指示说明


备注：打开电源开关，如果LCD不显示，或闪烁，或显示不正常，表示手持端和接收器连接不正常。请检查接收器接线是否正确。

六、状态指示灯


备注：打开电源开关，如果信号指示灯闪烁或常亮，按下手轮使能键，连接指示灯不亮；表示手持端工作不正常，没有和接收器连接上。
      打开电源开关，信号指示灯不亮；按下手轮使能键，连接指示灯亮。手持端和接收器连接正常，表示正常工作。


更多详细介绍，请到下载中心下载说明书
