| 产品认证 | CE、GB/T19001-2008idt ISO9001:2008 、SonCAP 、广电入网认证 |
|---|---|
| 电压比 | 380V±30%/220V±30%(订货时需说明) |
| 电源相数 | 单相/三相 |
| 额定功率 | 48 |
| 冷却方式 | 风冷 |
| 频率特性 | 低频 |
| 外形结构 | 立式 |
| 铁心形状 | E型 |
| 冷却形式 | 干式 |
| 防潮方式 | 开放式 |
| 效率(η) | ≥98﹪(功率等级50KVA以上) |
| 品牌 | 鸿济 |
| 型号 | SBW-JC-60KVA |
| 绕组形式 | 双绕组/三绕组 |
| 铁心形式 | 环形 |
■产品介绍 General

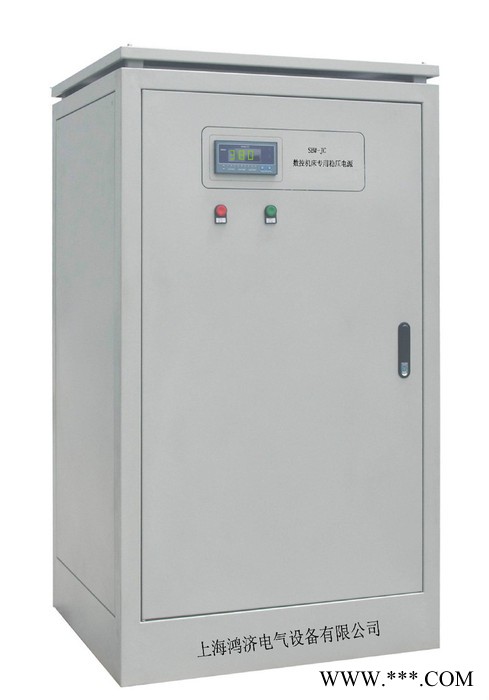

SBW-JC系列数控机床专用稳压电源是稳压电源主要针对数控机床，自动化精加工设备对电网质量有较高要求的特点精心设计了该款稳压电源，我公司在参照国际同类产品，结合我国国情的基础上研制生产的新一代节能型电力稳压器，具有抗高频干扰，防电磁及抗浪涌性能，稳压精度高，响应速度快，抗负载冲击能力强，能够持续循环运行等特点，并设有过压、欠压、延时、故障保护功能，具有容量大、效率高、稳压范围宽、精度高、保护功能性强、无波形畸变、体积小，重量轻，运行可靠、维护简便等优点。
■适用范围 Application
适用于加工中心，机床，自动化及进口智能精加工设备。
■技术参数 Technical Index
| 输入电压 | 单相220V±20%,三相四线相电压220V±20%相电压,线电压380V±20%(可定制±30% ±40%) |
| 输出电压 | 单相220V 三相380V (可定制三相200V 220V 390V 400V 430V等) |
| 输出精度 | 1～5﹪(可调)，常规设置为±3% |
| 频率 | 50Hz/60Hz |
| 效率 | ≥98﹪(功率等级50KVA以上) |
| 响应速度 | ≤1.5S（当外界电压变化10%） |
| 环境温度 | -15℃～+ 45℃ |
| 绝缘电阻 | ≥ 5M Ω |
| 过载能力 | 二倍额定电流,维持一分钟 |
| 波形失真 | 无附加波形失真 |
| 保护功能 | 过压、欠压、过流、缺相、相序、旁路 |
■型号规格、重量 Specitications and modelandweight
| 型号 | 额定容量 (KVA) | 额定频率 (Hz) | 输入电压 (V) | 输出电压 (V) | 输出电流(A) | 重量(kg |
| DBW-JC-20 | 20 | 50/60 | 176-264 | 220 | 50 | 280 |
| DBW-JC-30 | 30 | 50/60 | 176-264 | 220 | 136 | 320 |
| DBW-JC-50 | 50 | 50/60 | 176-264 | 220 | 227 | 430 |
| DBW-JC-100 | 100 | 50/60 | 176-264 | 220 | 454 | 570 |
| DBW-JC-150 | 150 | 50/60 | 176-264 | 220 | 632 | 630 |
| DBW-JC-200 | 180 | 50/60 | 176-264 | 220 | 909 | 720 |
| DBW-JC-250 | 250 | 50/60 | 176-264 | 220 | 1022 | 780 |
| SBW-JC-20 | 20 | 50/60 | 304-456 | 380 | 30 | 240 |
| SBW-JC-30 | 30 | 50/60 | 304-456 | 380 | 46 | 280 |
| SBW-JC-50 | 50 | 50/60 | 304-456 | 380 | 76 | 320 |
| SBW-JC-100 | 100 | 50/60 | 304-456 | 380 | 152 | 480 |
| SBW-JC-150 | 150 | 50/60 | 304-456 | 380 | 227 | 535 |
| SBW-JC-180 | 180 | 50/60 | 304-456 | 380 | 273 | 780 |
| SBW-JC-300 | 300 | 50/60 | 304-456 | 380 | 342 | 950 |
| SBW-JC-320 | 320 | 50/60 | 304-456 | 380 | 486 | 1200 |
| SBW-JC-400 | 400 | 50/60 | 304-456 | 380 | 608 | 1400 |
| SBW-JC-500 | 500 | 50/60 | 304-456 | 380 | 760 | 1600 |
| SBW-JC-600 | 600 | 50/60 | 304-456 | 380 | 912 | 1800 |
| SBW-JC-800 | 800 | 50/60 | 304-456 | 380 | 1216 | 2400 |
| SBW-JC-1000 | 1000 | 50/60 | 304-456 | 380 | 1520 | 2800 |
| SBW-JC-1600 | 1600 | 50/60 | 304-456 | 380 | 2430 | 3500 |
| SBW-JC-2000 | 2000 | 50/60 | 304-456 | 380 | 3040 | 4000 |
| SBW-JC-3000 | 3000 | 50/60 | 304-456 | 380 | 4545 | 5800 |
■使用环境 Working condition
该系列稳压器应在室内使用，正常使用条件为：
1,环境温度：－15℃～＋45℃；
2,海拔高度不超过1000m；
3,相对湿度：≤90％；
4,安装场所应无严重影响稳压器绝缘的气体，蒸汽，化学沉积，灰尘，污垢及其他爆炸性和侵蚀性介质；安装场所应无严重振动或颠簸凡不符合上述规定的特殊使用条件，应由使用单位和我厂协商确定。
■备注
Note订货时应说明：型号、容量、稳压精度、输入电压范围、输出电压；输入电压220V/380V±30%(订货时需说明)
