| 产品类型 | 全新 |
|---|---|
| 动力类型 | 机械传动 |
| 加工精度 | 普通精度 |
| 控制形式 | 数控 |
| 类型 | 普通车床 |
| 适用范围 | 通用型 |
| 外形尺寸 | 6767 |
| 主电机功率 | 77 |
| 最大回转直径 | 7667 |
| 安装形式 | 落地式 |
| 是否库存 | 是 |
| 适用行业 | 通用 |
| 布局形式 | 卧式 |
| 主轴通孔直径 | 6767 |
| 最大加工长度 | 3000 |
| 最大加工直径 | 6767 |
| 主轴转速级数 | 6 |
| 品牌 | 欧达 |
四川CW61100车床生产厂家,四川欧达61100卧式车床价格,5米C61100大型车床调节主阀阀盖两端的行程调节螺钉，则主阀芯换位时移动的行程和各阀口的开度即可改变，通过主阀的流量便随之变化，因而可对执行元件起粗略的速度调节作用。阻尼调节器。它是一叠加式单向节流阀，放在四川CW61100车床生产厂家,四川欧达61100卧式车床价格,5米C61100大型车床先导阀与主阀之间。左电磁铁通电后，控制油经左四川CW61100车床生产厂家,四川欧达61100卧式车床价格,5米C61100大型车床单向阀至主阀芯左控制腔，右控制腔回油需经右节流阀才能通过先导阀回油箱。调节节流阀开口，可调节主阀换向时间，从而消除执行元件的换向冲击。预压阀。以内控方式供油的电液换向阀，若在常态位泵卸荷(M,H型中位机能)，阀在通电后因控制油压很低，主阀不能动作。在泵出口装一个预压阀(具有硬弹簧的单向阀)，常态时泵通过预压阀及中位卸荷，阀通电后，由预压阀保证一定的控制油压，足以操纵主阀芯换向。
规格型号 |
| CW61100车床 CW62100车床 |
四川CW61100车床生产厂家,四川欧达61100卧式车床价格,5米C61100大型车床床身上最大回转直径 | mm | 1000 |
刀架上最大回转直径 | mm | 680 |
最大工件长度 | mm | 1500,3000,4000,5000-15000 |
马鞍槽内回转直径/有效宽度 | mm | 1200/310 |
主轴通孔直径和轴头型式 | mm | φ104；D11(B系列） φ130；D11(C系列） |
主轴通孔前端锥体和顶尖锥度 | mm | φ120(B系列） φ140(C系列）莫氏5号 |
主轴转速级数和范围 | r/min | 18种5.4-720 |
纵进给量级数和范围 | mm/r | 64种0.06-24.3 |
范围1：1 | mm/r | 0.1-1.52 |
范围16：1 | mm/r | 1.6-24.3 |
用交换齿轮微量进给范围 | mm/r | 0.06-0.912 |
横向进给量与纵进给量的比率 |
| 1/2 |
床鞍快移速度 | mm/min | 4000 |
机床丝杠螺距 | mm | 12(公制）1/2"（英制） |
公制螺纹种数、范围 | mm | 50种 1-240 （另有14种非标螺纹） |
英制螺纹种数、范围 |
| 26种 14-1 t.p.i |
模数螺纹种数、范围 | mm | 53种 0.5-120 |
径节螺纹种数、范围 |
| 24种 28-1 DP |
下刀架最大横向行程 | mm | 500 |
上刀架最大行程 | mm | 200 |
尾座套筒行程 | mm | 250 |
尾座套筒锥度 |
| 莫氏5号 |
床身导轨宽度及淬火硬度 | mm | 600RC52 |
主电机功率 | kW | 11或15 |
快速电机功率 | kW | 1.1 |
冷却泵电机功率 | w | 90 |
四川CW61100车床生产厂家,四川欧达61100卧式车床价格,5米C61100大型车床机床宽度×高度/包装宽度×高度 | mm | 1550×1630/ |
机床长度/包装箱长度 |
|
|
最大工件长度 |
|
|
750 | mm |
|
1500 | mm | 3700/4150 |
2000 | mm |
|
3000 | mm | 5250/5650 |
4000 | mm | 6250/6650 |
5000 | mm | 7250/8050 |
机床净重 |
|
|
最大工件长度 |
|
|
750 | mm |
|
1500 | mm | 4900/6000 |
2000 | mm |
|
3000 | mm | 5500/6900 |
4000 | mm | 6100/8000 |
5000 | mm | 6900/9000 |
床身宽度 | mm | 600 |
最大承重 | kg | 2000 |
755导轨参数：
|
| CW61100B |
床身上工件最大胆回转直径 | mm | 1100 |
最大工件长度 | mm | 1500/3000/5000-15000 |
刀架上工件最大回转直径 | mm | 610 |
四川CW61100车床生产厂家,四川欧达61100卧式车床价格,5米C61100大型车床主轴孔直径 | mm | 130 |
主轴孔前端锥度 |
| 公制140 |
主轴转速种数 正转 | 种 | 21 |
主轴转速种数 反转 | 种 | 12 |
主轴转速范围（以下各组转速由用户订货时选择一种） |
|
|
n1* |
|
|
正转 | r/min | 3.15-315 |
反转 | r/min | 3.5-278 |
n2 |
|
|
正转 | r/min | 2-200 |
反转 | r/min | 2.24-178 |
主轴每转刀架进给量范围 | 种 | 56 |
纵向 | mm | 0.1-12 |
横向 | mm | 0.05-6 |
上刀架 | mm | 0.025-3 |
公制螺纹螺距范围 |
| 44种 1-120 |
英制螺纹范围 |
| 31种 24-1/4t.p.i |
模数螺纹范围 | mm | 45种 0.5-60 |
径节螺纹范围 |
| 38种 1/2-56DP |
床鞍最大行程 | mm | 最大工件长度减50 |
下刀架最大横向行程 | mm | 520 |
中刀架最大行程 | mm |
|
上刀架最大行程 | mm | 300 |
刀架快速移动速度 纵向 | mm/min | 3740 |
刀架快速移动速度 横向 | mm/min | 1870 |
中刀架 | mm/min | 935 |
尾座套筒直径 | mm | 160 |
四川CW61100车床生产厂家,四川欧达61100卧式车床价格,5米C61100大型车床尾座套筒最大行程 | mm | 300 |
尾座套筒锥孔锥度 | kw | 莫氏6号 |
主电机功率 | kw | 22号 |
机床外形尺寸 |
|
|
长 | mm | 最大工件长度加 |
宽 | mm | 2150 |
高 | mm | 1700/1825 |
床身宽度 | mm | 755 |
最大承重 | kg | 6000 |
机床净重 |
|
|
1.5m | kg | 9200/10200 |
3m | kg | 10700/11900 |
5m | kg | 13000/14500 |
6m | kg | 13700/15400 |
7m | kg | 14700/16300 |
8m | kg | 15700/17200 |
9m | kg | 16500/18000 |
10m | kg | 17300/18800 |
11m | kg | 18900/20400 |
12m | kg | 19700/21200 |
13m | kg | 20500/22000 |
14m | kg | 21300/22800 |
15m | kg | 22100/23600 |

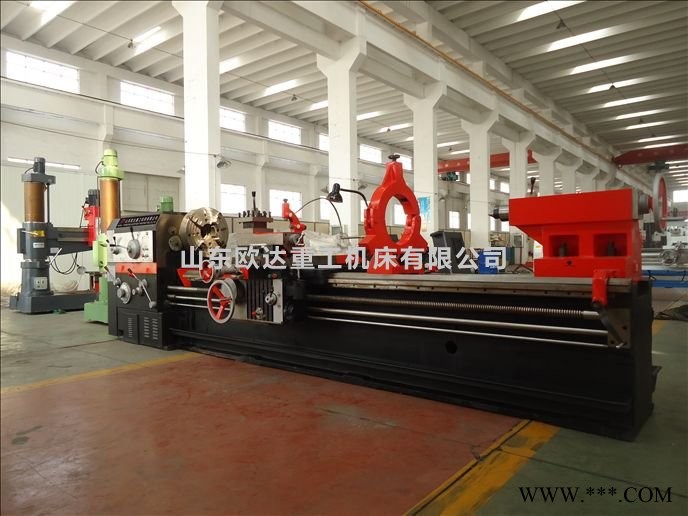

四川CW61100车床生产厂家,四川欧达61100卧式车床价格,5米C61100大型车床本系列车床功率大，刚性强、主轴调速范围广，适用于强力或高速切削，可以车削端面、外圆、内孔以及公制、英制、模数、径节各种螺纹，并可承担钻孔，套料、镗孔等工艺。主轴的制动及正反转变向是液压控制，刹车灵敏可靠，可用按钮不停车变换一级速度。床头箱内用压力油强制润滑，主轴转速范围具有数种，供用户选择。溜板箱内有安全机构，可防止车床因过载而损坏。上刀架可以机动车削短的锥体，纵向进给与上刀架进给的复合运动可机动车削长的锥体，床身导轨经表面淬火，以提高导轨的寿命，车床的操纵手柄集中，使用方便灵活。
车床床身采用大宽度侧壁双筋板、内筋板采用箱形和斜筋组合结构，四川CW61100车床生产厂家,四川欧达61100卧式车床价格,5米C61100大型车床整体刚度比单壁门形筋结构提高三分之一。操纵集中，溜板设有快移机构，用单手柄形象化操纵；主轴正反转转换及刹车采用液压控制。车床结构刚度与传动刚度均较高，精度稳定，并能进行强力切削。床身道轨下滑面采用TSF耐磨镶层结构，运动轻便灵活，寿命长；润滑系统为箱外循环，提高了加工精度。主轴孔为104mm、尾座装有刻度盘和刻线，使用直观；机床外形整体美观，易于擦拭和维护。
