数控机床分类 | 数控车床 |
运动方式 | 轮廓控制 |
控制方式 | 闭环控制 |
控制系统 | 凯恩帝 |
布局形式 | 立式 |
动力类型 | 机械传动 |
用途 | 金属成型 |
适用行业 | 冶金 |
售后服务 | 1 |
适用范围 | 专用 |
产品类型 | 全新 |
工作形式 | 车 |
品牌 | 沈阳机床 |
型号 | GTC16090 |

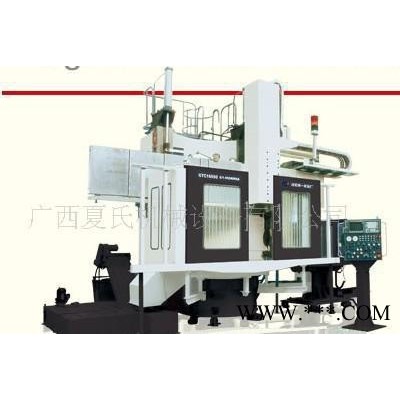

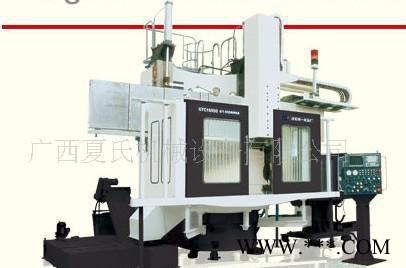

GTC系列立式数控车床,具有刀库式自动换刀装置,适合批量生产,能高效自动地完成数控立式车床的所有功能;实现内孔、外圆、锥面、圆弧等曲面的加工。GTC200100m为立式车铣中心,除完成GTC系列的车削功能外,还配有铣刀库,在一次装夹情况下,能完成车削、铣削、钻孔等工序的集中加。该系列机床适用于电机壳、车轮、阀门体、法兰盘、大型电机座,泵体等复杂零件的粗、精加工和多工序的集中加工。
|
| | GTC16090 | 主轴参数 | | | 工作台直径 | mm | 1250 | **大回转直径 | mm | 1600 | **大车削直径 | mm | 1600 | **大工件高度 | mm | 1200 | **大加工工件重量 | kg | 6000 | **大扭矩 | Nm | 10960 | 滑枕 | | | 垂直移动量 | mm | 900 | 水平移动量 | mm | -100-+1600 | 滑枕截面尺寸 | mm | 200×200 | 刀杆截面尺寸 | mm | 40×40 | 刀库 | | | 车刀库工位数 | | 12 | 每把刀夹**大重量 | kg | 45 | 铣刀库工位数 | | - | 进给 | | | 切削进给速度 | mm/s | 0.01-50 | 快速进给速度 | m/min | 8 | 工作台转速 | r/min | 1-312 | 动力头转速 | | - | C轴转速 | | - | 工作台变速挡数 | | 2 | 横梁垂直移动量 | mm | 250×2 | 电机 | | | 主驱动电机功率 | kW | 37/45 | 水平进给电机功率 | kW | 7 | 垂直进给电机功率 | kW | 7 | 动力头电机功率 | | - | C轴电机功率 | | - | 工件精度 | | IT6 | 工件表面精度 | μm | Ra1.6 | 机床重量 | kg | 20000 | 机床外形尺寸 | mm | 6500×4800×5500 | 控制系统型号 | | FANUC 0i-TC |
|
|
