| 售后服务 | 一年 |
|---|---|
| 是否提供加工定制 | 是 |
| 产品类型 | 全新 |
| 工作台尺寸 | 800X3000（mm） |
| 控制形式 | 程序控制 |
| 类型 | 单柱铣床 |
| 适用范围 | 通用 |
| 重量 | 21000（kg） |
| 主电机功率 | 7.5（kw） |
| 主轴转速范围 | 75~500（rpm） |
| 是否库存 | 是 |
| 作用对象 | 五金 |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 作用对象材质 | 金属 |
| 品牌 | 宏图机械 |
| 型号 | XD1030 |
| 主轴锥孔锥度 | 7:24 |
| T型槽数目 | 5 |
主要用途及特点
ZHX-W600C端面升降组合机床是我公司根据市场需要开发设
计的组合机床。
1.1用途
本机床广泛适用于机械加工各部门，可以用来对机械零部件
进行铣削、钻孔、扩孔、镗孔、铰孔、锪平面等加工。
1.2特点
1、机床外观造型美观大方，整体布局匀称协调。
2、主传动系统采用机械变速，操作简便。
3、主要导轨面均采用淬火处理，导轨面硬度高，延长了机床导轨使用寿命。
4、机床钢性好，加工范围宽，主轴箱能垂直升降铣削。工作台走刀采用变频无级调速，精度高，噪音小，调速便捷，切削加工适应性强。
5、立臂导轨凸凹设计，钢性好，更加适合强力高速铣削。
6、矩形导轨宽，抗震性优越。
7、主轴六档变速，为多种材料的铣削和加工提供了更大的灵活性。
8、结构合理紧凑，工艺先进，制造精良。
主要参数及各部尺寸
项 目 | 单位 | 参数值 |
工作台长度 | mm | 2400 |
工作台宽度 | mm | 800 |
T槽槽数 | 个 | 3 |
T槽槽宽 | mm | 19 |
T槽槽间距 | mm | 190 |
主轴锥度 |
| 7：24 |
主轴中心至工作台距离 | mm | 0-900 |
主轴端面至工作台中心距离 | mm | 340-520 |
主轴转速级数 | 个 | 6 |
主轴转速范围 | r/min | 75-420 |
铣刀箱进给距离 | mm | 300 |
铣刀箱进给电机 | Kw | 0.75 |
铣刀箱进给检验精度 | min/m | 0.05 |
工作台进给速度 | mm/min | 无级 |
工作台快速速度 | mm/min | 1500 |
主轴箱升降速度 | mm/min | 无级 |
主轴电机功率 | kw | 7.5 |
工作台进给电机功率 | kw | 2.4/3.0 |
升降电机功率 | kw | 0.75/1.1 |
机床总重量 | kg | 4500 |
各部尺寸见附图（一）
请以实物为准，参数如有改动，恕不另行通知。

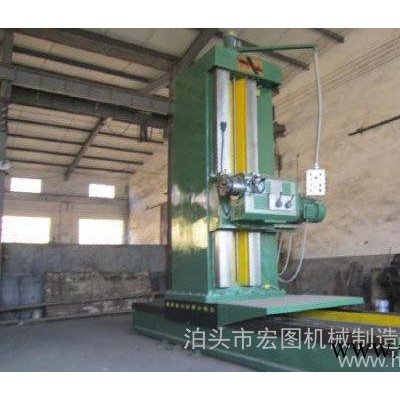

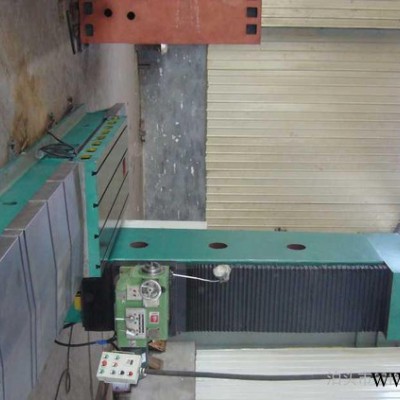

XD2565落地式端面铣床主要由：床身、工作台、立柱、铣头、电气系统、润滑系统及机床防护装置组成。此款机床具有整体结构牢固、工作稳定、刚性好、操作简便、铣削范围广、铣削力度强及高性价比等特点。适合各类机械行业工件的平面、端面的高强度铣削。配合各种刀具、工装夹具可进行沟槽、燕尾槽等类的加工。
主要技术参数
1. 铣头功率 7.5KW
2. 主轴孔锥斜度 7：24 NT50#
3. 主轴端部外径（mm） Φ128.57
4. 主轴轴向伸缩（mm） 120
5. 主轴变速 6级挡位变速
6. 主轴转速（r/min） 80-500
7. 铣刀最大直径（mm） Φ400
8. 最大加工尺寸（长*高mm） 6000*2250
9. 滑台传动电机 3KW
10. 机床自重（t） 21t（约）
11. 总电器容量 14KW
机床主要特点
床身采用HT250铸铁，经过精密翻铸。后经过回火和人工时效处理。内部由直型加“X”型高强度加强筋密布，完全的保证机床的高强度性。
工作台采用HT250铸铁。内部加强筋纵横交叉和床身细致粘磨，组成高强度整体。工作台传动由标准丝杆，经调质、拉直和精磨处理。滑台传动螺母材质均为锡青铜。
铣头采用日本技术，内部齿轮均为斜齿轮，具有铣削力强，稳定性强等特点。
