| 数控机床分类 | 数控铣床 |
|---|---|
| 主电机功率 | 3.7（kw） |
| 运动方式 | 轮廓控制 |
| 加工尺寸范围 | 450*300*430（mm） |
| 主轴转速范围 | 8000（rpm） |
| 控制方式 | 半闭环控制 |
| 控制系统 | 不含 |
| 布局形式 | 立式 |
| 动力类型 | 电动 |
| 用途 | 金属切削 |
| 适用行业 | 通用 |
| 售后服务 | 整机保修一年，终身维修服务。光机售后面议。 |
| 品牌 | 滕东 |
| 型号 | XK7132 |
一、机床概要：
XK7132A数控铣床是我公司成功设计制造的一款具有先进水平且性价比非常高，整体刚性非常好的机床。
该机床适宜于汽车零部件、电器仪表、摩托车、工具、五金、电机等行业的零件加工，可用于中小批量，多品种的生产方式，也可组成自动线进行大批量生产，保证零件的产量、质量和高效率生产。

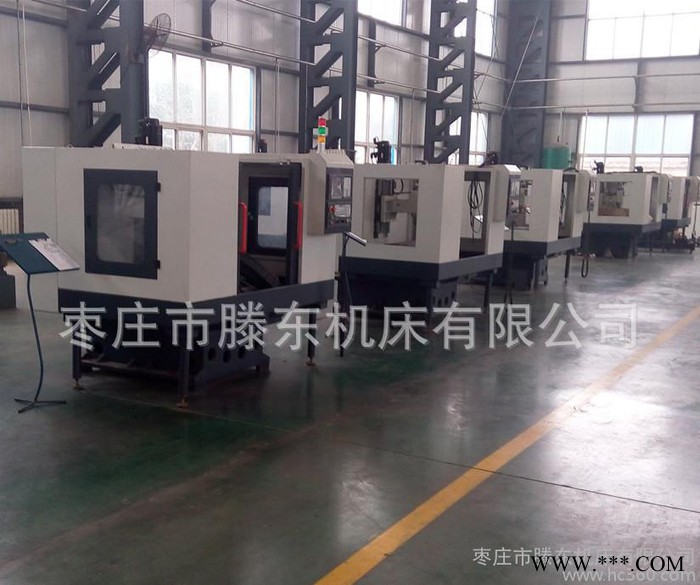

二、机床外形图
三、机床优点
所有机床出厂前均经过雷尼绍激光干涉仪做机床精度的检测和试件切削试验，确保机床的工作精度符合国家标准规定。
底座，立柱，滑座，工作台，主轴箱等关键部件采用国内大厂知名品牌优质高强度铸铁并加入特殊材料，保证铸件的强度和硬度。铸件采用树脂砂，金属模造型确保良好的外形质量。机床X，Y，Z轴均采用台湾精密线性导轨，精度高，运行速度快，刚性强。进给系统润滑采用日本河谷集中润滑系统，采用高品质计量器件，确保润滑的可靠性。机床滚珠丝杠采用台湾高精度研磨丝杠。机床轴承采用国产HRB精密轴承，螺钉等标准件采用台湾晋亿等知名品牌。机床主轴高速精密主轴单元，保证机床高速，高精度，高强度切削。四、主要特点
1、高刚性:机床结构强度高、刚性好。机床关键部件采用优质树脂砂铸件，经过人工回火以及天然时效处理，稳定性好。
2、本机床快速移动可达18米/分，移动轻快，精度好，运行快，刚性强，灵活，生产数量效率高，精密线性导轨的使用寿命和耐磨性是非常优秀的。三轴丝杠采用国内品牌南京工艺或汉江。
3、采用台湾高速精密主轴单元，最高转速8000-10000r/min，保证零件生产的高品质和高光洁度。主轴具有精度高，刚性强等特点。
5、本机床的滚珠丝杠的支撑采用国产HRB丝杠专用轴承。
6、X、Y、Z轴滚珠丝杠采用弹性联轴器与伺服驱动电机联接，并在出厂前进行预拉伸，保证进给系统无间隙，刚度大，工作精度稳定可靠。
五、技术参数
序号 | 项目 | 参数 |
1 | 主轴 | 精密主轴单元 |
2 | 主轴功率 | 3.7KW |
3 | 主轴转速 | 8000r/min |
4 | 主轴锥柄 | BT30 |
5 | 床身结构 | 优质树脂砂铸件 |
6 | 工作台面积 | 320X800mm |
7 | 行程X、Y、Z | 500X320X400mm |
8 | “T”型槽 | 3-14X100mm |
9 | 工作台承重 | 300KG |
10 | 主轴端面至工作台距离 | 120-520mm |
11 | 主轴中心至立柱距离 | 360mm |
12 | 快移速度X、Y、Z | 18000、18000、18000 m/min |
13 | 切削进给速度 | 1-5000mm/min |
14 | 冷却泵功率 | 90w |
15 | 定位精度 | 0.015mm |
16 | 重复定位 | 0.01mm |
17 | 机床重量 | 2.8t |
18 | 外形尺寸 | 225X220X240cm |
本公司有修改参数的权利。变更时恕不另行通知。
六、机床参照执行的精度标准
机床精度参照 GB/T 20958.2-2007《立式数控床身铣床 精度检验》和JB/T 8329-2008《数控床身铣床 技术条件》制造和验收。
七、标准配置
优质树脂砂铸造，人工时效处理。
X、Y、Z、三轴采用台湾精密线性导轨；
台湾高速精密BT30主轴 伺服电机或变频电机最高转速8000rpm，功率3.7/5.5KW
主轴同步带（齿形带）。
联轴器济南金桥通
HRB滚珠丝杠专用轴承支撑。
日本河谷集中润滑系统。
台湾增压缸。
