| 整机重量 | 1500 |
|---|---|
| 外形尺寸 | 1800*2000*2100 |
| 耗气量 | 0.5 |
| 工作效率 | 12 |
| 电源 | 5.5 |
| 重量 | 1.5T |
| 制造厂家 | 山东威达 |
| 运输说明 | 汽车 |
| 新旧程度 | 全新 |
| 是否含税 | 含税 |
| 交货说明 | 现货 |
| 出厂日期 | 2012年 |
| 品牌 | 山东威达重工 股份有限公司 |
| 型号 | XK7124 |
此设备就一台，配置KND10M系统，
一、产品简介与用途

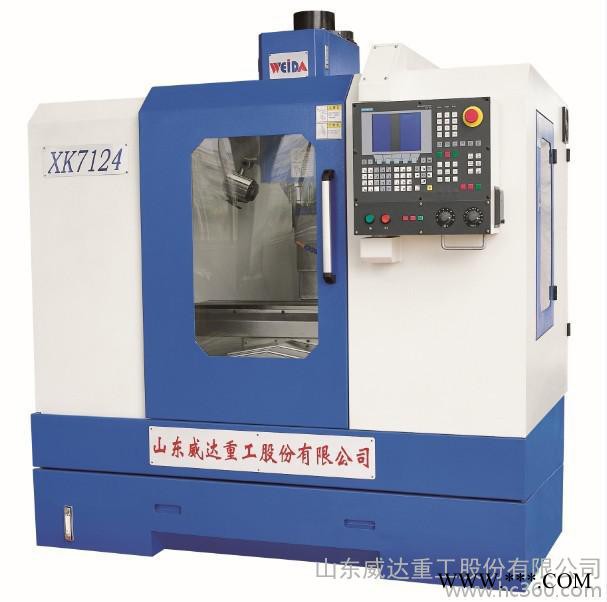

XK7124数控铣床是X、Y、Z三轴伺服控制立式新型数控系列产品之一，整体布局紧凑合理，质量性能稳定可靠，X、Y、Z三轴联动可实现对二维面、三维面进行切屑加工，适于军工、模具、汽车、内燃机、纺织机械等行业的机械加工，特别适合于中小型、复杂、高精度零部件的切屑加工。同时本产品也是职业院校、技校用于数控教学的首选产品之一。
二、主要结构特点
1、底座、滑座、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构，保证了基础件的高刚性和抗弯减震性能；基础件经过时效处理，确保机床长期使用的精度稳定性，为机床性能的可靠性提供了保障
2、床身、立柱、滑座、工作台及主轴箱内具有加宽加强筋和角支撑板，各结合面均经过手工刮研，保证了整体结构的刚性和精度的保持，导轨经淬火并贴塑处理大大提高了机床的加工精度和工作效率。
3、X、Y、Z三向进给采用精度滚珠丝杠，螺纹精度为三级精度，最大快移达8m/min；丝杠支承采用预拉伸结构，大大降低了机床长时间运转中热变形对精度的影响。
4、主轴采用高精度主轴单元，配有日本进口NSK轴承。
5、机床润滑采用电动泵集中自动润滑装置，定时、定量的对丝杠和导轨面自动间歇式润滑，稳定、可靠。
7、X、Y、Z三轴导轨丝杠都采用密闭防护、保证丝杠及导轨的清洁，确保机床的传动及运动精度，机床外防采用全封闭结构设计，安全可靠。
8、机床系统标准配置北京凯恩帝KND-10M控制系统，功能齐全，操作简便.
三、主要技术参数
项 目 | 内 容 | 单 位 | 数 值 |
工作台 | 工作台面积 | mm | 800×240 |
T型槽 | mm | 3-14-75 | |
最大承重 | Kg | 300 | |
行 程 | 移动范围 X、Y、Z | mm | 400×240×400 |
主轴鼻端至工作台距离 | mm | 60~460 | |
主轴中心至立柱导轨面距离 | mm | 300 | |
进 给 | 快速移动速度 X、Y、Z | m/min | 6m/min |
切削进给速度 X、Y、Z | mm/min | 2.5~2000mm/min | |
主 轴 | 主轴锥孔 |
| ISO30 |
主轴转速 | r/min | 40~3000rpm | |
主轴功率 | kw | 变频2.2 | |
精 度 | 定位精度 | mm | ±0.02 |
重复定位精度 | mm | ±0.01 |
四、机床标准配置及选配装置
标配：
1、系 统：北京凯恩帝KND-10M步进系统;
主 电 机： 台湾先马2.2KW变频电机;
进给电机：杭州中达电机。
2、主 轴：高精度主轴单元。
3、丝 杠：台湾精密滚珠丝杠。
4、防 护：不锈钢内防及全外防护。
选配：
1、SIEMEN（西门子）802C伺服系统；
2、华中HNC-18I数控系统; 广州数控980MDa伺服系统；
FANUC0ImateMD伺服系统；北京KND1000MII伺服系统
气动松拉刀主轴单元。
五、机床工作环境及其他
电源：380V±10% 50Hz±1%
温度：0 ~ 40℃ 湿度：≤80% 气压：0.6Mpa
机床润滑油：夏季32#机油 冬季40#机油
机床净重：1500Kg
六、质量保证措施及调试培训
1、机床自终验收结束后算起一年内实行三包，提供终身维修及技术支持。
2、机床出现问题24小时内给予电话答复，服务热线（0632-5695478）；如电话解决不了，48小时内到人。
3、保修期内机床出现故障，免费为用户更换零配件及维修；超出质保期的维修如需更换零配件只收取工本费，并及时为用户提供有效服务。
4、免费为用户安装调试并进行操作人员培训，客户也可派1--2名人员到公司进行免费的操作培训及简单的维修培训。
