| 数控机床分类 | 数控车床 |
|---|---|
| 主电机功率 | 7.5（kw） |
| 运动方式 | 点位直线控制 |
| 加工尺寸范围 | 660（mm） |
| 主轴转速范围 | 21-1500（rpm） |
| 刀具数量 | 4 |
| 控制方式 | 半闭环控制 |
| 控制系统 | 西门子 |
| 布局形式 | 卧式 |
| 动力类型 | 电动 |
| 用途 | 金属切削 |
| 适用行业 | 通用 |
| 售后服务 | 整机保修一年，终身维修服务。 |
| 品牌 | 滕东 |
| 型号 | CAK6166C/1500 |

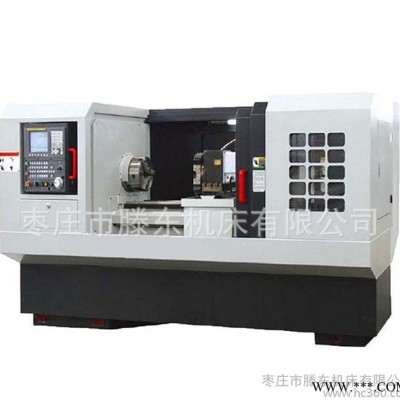

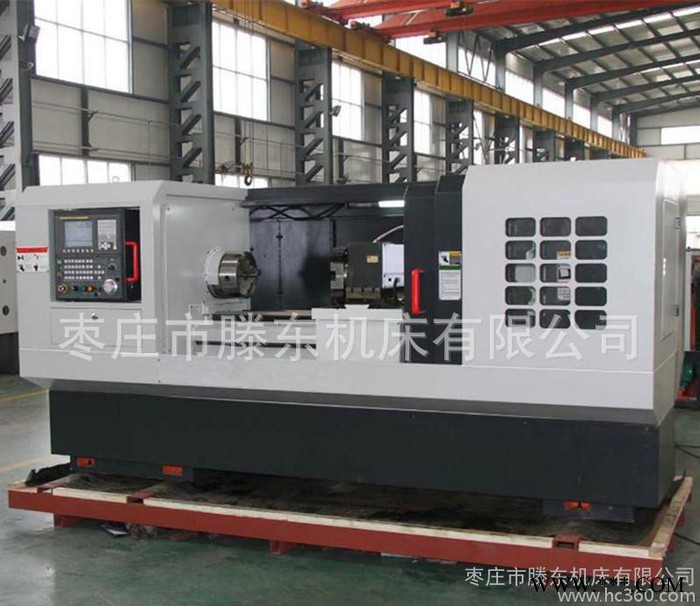

一、机床概要：
CAK6166系列数控卧式车床具有精度高、功率大、刚性高、等特点，其主要部件和结构均经过优化设计，是加工轴、盘、套、特形面及螺杆类工件的首选设备。
GSK980TDC、西门子808或FANUC 0i-mate数控系统和全数字交流伺服系统，X、Z轴均采用半闭环控制，滚珠丝杠副采用C3级精密滚珠丝杠，电气元器件均采用进口或国产知名品牌，符合CE或国内3C认证。
机床配置国内知名品牌立式四工位数控刀架，可选配六工位卧式电动刀架，刀架具有定位精度高，强度高，抗震性能好等特点。
机床出厂前严格按照检验程序对机床进行检验，每台机床均采用激光干涉仪检测X，Z轴定位精度和重复定位精度，保证机床的精度稳定和可靠。
二、主要技术参数
技术参数 | Specifications | CAK6166 |
床身上最大工作直径 | Max.Swing over bed | 660mm |
床身最大工件长度 | Max.workpiece Length | 1500mm |
主轴孔锥度 | Spindle taper | Morse 6 (φ90 1:20) |
卡盘规格 | Chuck size | D8 |
主轴通孔直径 | Thru-hole of spindle | 105mm |
转速范围 Range of spindle speeds | 3档自动变速 3 Steps auto change gear | 21-1500r/min（l 162-1500 ll 66 -660 lll 21-210) |
尾座顶尖行程 | Tail stock center sleeve travel | 150mm |
尾做套筒锥度 | Tail stock center sleeve taper | MT5 |
重复定位精度 | Repeatability error | 0.01mm |
快移速度 | X/Z rapid traverse | 3/6m/min |
电机功率 | Spindle motor | 7.5kw |
| Overall dimensions for 1500mm | 3250×1550×1900mm |
重量Weinght（kg） | Lenght | 净重G.W.毛重N.W. |
Weinght for 1500mm | 2650/3250kg |
三、主要部件介绍
1、床身：
采用平床身结构，树脂砂造型，优质铸铁铸造，上部宽度为400mm。导轨采用中频淬火磨削和贴塑工艺，具有良好的耐磨性和精度保持性。
2、主轴箱：
主轴结构采用前后端两点支承典型结构，主轴具有很高的刚度；轴承采用哈尔滨轴承厂高精密主轴专用轴承，使主轴具有很高的旋转精度。主传动为三档无级变频调速，速度范围为21～1500r/min；主传动齿轮副均经淬硬磨削处理，各传动副和滚动轴承均经强力油液润滑，具有良好高速低温升性能；主轴箱箱体的设计充分考虑了散热措施和减震机构，使得主轴箱具有噪声低，传动精度高的特点，机床噪声不超过国家标准规定数值。机床具有电器过载保护装置，机械过载保护装置和控制主轴转动的急停装置。自动变速机型外置自动变速控制箱。
3. 车削主运动
主轴由变频电机通过V带经变速机构驱动主轴箱，通过变频系统控制变频电机可实现21～1500rpm（正反转）自动三档无级调速，主轴电机功率为AC7.5kw。该主传动系统经过精心的优化设计，具有传动精度高、功率扭矩特性优良、转速高、传动平稳、结构紧凑的特点。
4. 进给运动
横向（X轴）及纵向（Z轴）进给运动均由伺服电机驱动精密滚珠丝副实现快移和进给运动。
X向丝杠直径25mm，Z向丝杠直径50mm。采用国产汉江丝杠精密滚珠丝杠。
滑板导轨贴有防爬行的塑料软带，可很好的保证机床的定位精度和重复定位精度。
5. 尾座：
机床尾座的设计充分考虑了刚性、承载能力和使用的宜人性。顶紧方式为手动。
6.卡盘
机床配置呼和浩特产250mm手动三爪自定心卡盘或10”液压卡盘。
7. 集中润滑
采用日本技术的河谷集中润滑系统来实现各导轨副，滚珠丝杠和轴承的润滑。润滑泵具有工作状态显示和液压监视等功能。并可随时调整注油周期。
四、数控刀架
常州亚星产立式四工位数控刀架，具有定位精度高、稳定可靠，应用范围广、结构简单、维修方便等特点。
五、机床的精度
工件精度：IT6-IT7
工件表面粗糙度：Ra1.6μm
定位精度 0.03/1000mm 最大0.05mm
重复定位精度0.015/1000mm最大0.04mm
圆度：0.005mm
平面度：0.025/300mm
六、机床工作环境
环境温度：5℃~40℃范围内，且24h平均温度不超过35℃。
相对湿度：30％~95％范围内，且湿度变化的原则是不应引起冷凝。
海拔高度: 1000m以下。
大气：没有过分的灰尘、酸气、腐蚀气体和盐分。
避免阳光直射机床，或热辐射机床而引起环境温度的变化。
安装位置远离振动源。
安装位置远离易燃、易爆物品。
七、随机附件及工具清单
序号 | 设备名称 | 型号或规格 | 生产厂家/国别 | 数量 |
1 | 顶尖 | 60° | 国产 | 1件 |
3 | 三爪卡盘/液压卡盘 | Φ250mm |
| 1套 |
4 | 手推式油枪 |
| 国产 | 1件 |
5 | 卡盘扳手 |
| 呼和浩特众环 | 1件 |
6 | 常用工具包 |
| 国产 | 1套 |
7 | 卡盘螺钉扳手 |
| 国产 | 1件 |
8 | 地脚螺钉及调整垫铁 |
| 国产 | 1套 |
八、随机技术文件清单
序号 | 名称 | 数量 | 备注 |
1 | 使用说明书 | 1套 |
|
2 | 合格证明书 | 1套 |
|
3 | 装箱单 | 1套 |
|
4 | 自动润滑系统说明书 | 1套 |
|
5 | 数控系统说明书 | 1套 |
|
九、机床参照国家标准：
JB／T8324.1－1996《简式数控卧式车床 精度检验》。
JB/ T8324.2－1996《简式数控卧式车床 技术条件》。
所有图片和技术参数如有改动，恕不另行通知，按实际签技术协议配置为准。
