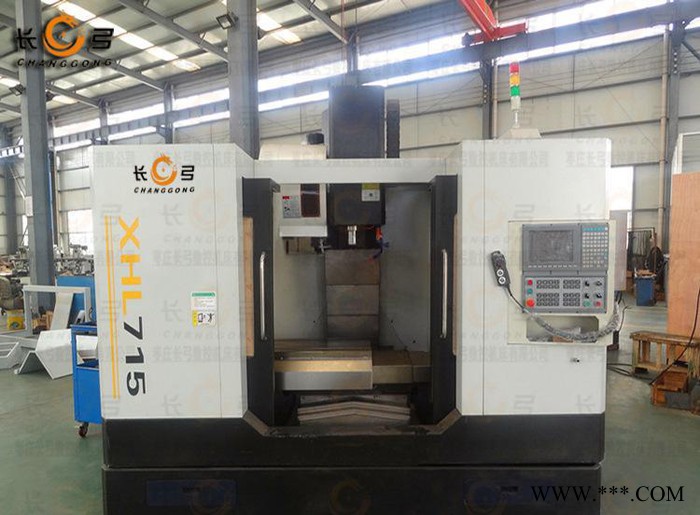

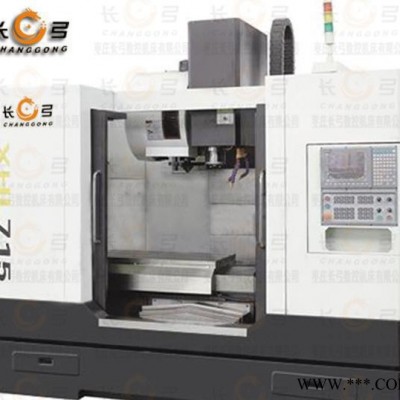

XHL715线轨加工中心

温馨提示

产品价格、参数等仅供参考，详情请来电或旺旺咨询！

如果不经过协商而直接下单，恕不发货！敬请谅解！谢谢

配合！

该产品为X、Y、Z三轴伺服直联控制半闭环立式加工中心，三轴均为钢球滚动

服电机通过同步带驱动。能够实现对各种盘类、板类、壳体、凸轮、模具等复

杂零件一次装夹，可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工，适

合于多品种、中小批量产品的生产，能满足对复杂、高精度零件的加工。可配

第四旋转轴，以满足特殊零件的加工要求。

1、 底座、滑座、工作台、立柱、主轴箱等主要基础件采用高强度铸铁；底座为箱

体式结构，紧凑而合理的对称式筋结构保证了基础件的高刚性和抗弯减震性能；A

型桥跨式立柱及内部网格状筋，有力保证了Z轴强力切削时的刚性及精度；基础件

采用树脂砂造型并经过时效处理，为机床长期使用性能的稳定性提供了保障。

2、 X、Y、Z向导轨均为重载45#/55#直线滚动导轨，具有速度快、高刚性、低

摩擦、低噪音、低温升变化等特性，配合自动强制润滑，提高机床精度寿命；

3、Z向加配重块平衡，保证主轴箱运动顺畅、稳定；Z向驱动电机具有失电制动装置；

4、X、Y、Z三个方向进给采用高精度高强度的内循环双螺母预压大导程滚珠丝杠，进给速度高；驱动电机通过弹性联轴器与丝杠直联，进给伺服电机直接将动力传递

给高精度滚珠丝杠，无背隙，保证机床的定位精度和同步；

5、采用台湾高速、高精度、高刚性主轴单元，轴向和径向承载能力强，**高转速

可达8000rpm；

6、 主轴采用中心吹气结构，在主轴松刀时迅速用中心高压气体对主轴内锥进行清洁，保证刀具夹持的精度和寿命；

7、 X、Y、Z三个方向导轨、丝杠都采用防护装置，保证丝杠及导轨的清洁，确保

机床的传动及运动精度和寿命；

8、 机床外防护采用全防护结构设计，操作方便、安全可靠；

9、采用可靠的集中自动润滑装置，定时、定量对机床各润滑点自动间歇式润滑，

可依据工作状况调节润滑时间；

10、采用台湾专业厂家生产的16把斗笠式刀库（可选配24把圆盘式刀库），换刀

准确，时间短，效率高，经百万次运转测试，符合可         靠性要求；带有阻尼结构，能减少运动时的冲击，保证刀库的使用寿命；气动驱动，使用方便，**短路径

换刀；

11、采用油水分离装置，可把收集来的大部分润滑油从冷却液中分离出来，防止冷

却液的快速恶化，利于环保；

12、 机床操作系统采用人体工程学原理，操作箱独立设计，可自身旋转，操作方便。

XHL715线轨加工中心主要技术参数

① 行程

X轴：800mm

Y轴：500mm

Z轴：550mm

主轴端面至工作台面距离：150~700mm

主轴中心至立柱导轨面距离：540mm

② 工作台

工作台面积：1000×500mm

工作台**大负荷：600kg

T型槽（槽×宽×中心距）：3×18×150

③ 主轴

主电机功率：7.5kw/11Kw（伺服电机）

主轴内锥：BT40

主轴转速：80~8000rpm

刀具

**大刀具直径：φ80mm

**大刀具长度：300mm

**大刀具重量：8kg

④ 快速位移

X/Y轴快移：24m/min

Z轴快移：18m/min

切削进给速度：1~5000mm/min

⑤ 精度

定位精度：0.025（国标）±0.008mm(实测)

重复定位精度：0.015（国标）±0.005mm(实测)

说明：因配置、特殊定货、数控系统的不同和产品的不

断完善，会影响部分技术参数指标，定货时请依据实际

情况核实，不便之处，

敬请谅解！
