大连机床集团小CDS系列普通车床

1.概述

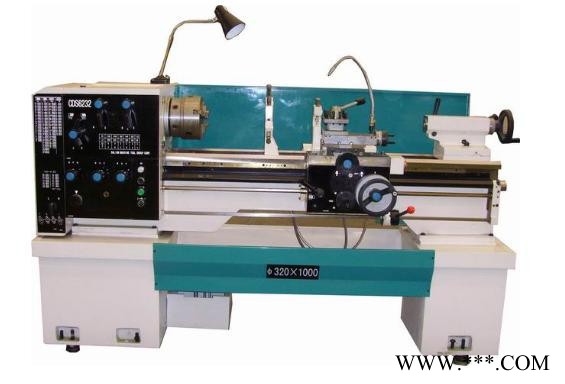

CDS6132/36 系列普通车床是大连机床集团结合世界车床制造知名企业产品研制开发的具有宜人性的普通车床。

在本机床上可以车削零件的外圆、内孔和端面、可以钻孔、铰孔和拉油槽，可以加工各种公制、英制、模数、径节螺纹，用户提出特殊定货还可以加工周节螺纹，本机床特别适合于小批量生产的加工车间和机械修理车间使用。

本机床可加工钢、铸铁及有色金属、非金属等材料。

在本机床上加工的零件尺寸精度可达到IT7级，表面粗糙度可达到1.6级。

本系列有CDS6132，CDS6232，CDS6136，CDS6236等型号的普通车床。

2.性能及特点

2.1 该系列车床的性能和品质-----领导着当今世界车床销售的潮流。

2.2 该系列车床能充分地满足世界各地的各种企业及家庭工业各种车削加工的需要-----能经济地获得较高的加工精度和表面光洁度。

2.3 具有现代风格、符合人机工程学及符合CE规范要求-----使操纵人员更加安全和有舒适感。

2.4 主轴系统经过动平衡,其转速高------全面适应先进的刀具技术。

2.5 牢固的铸件结构-----保证了床身、床头及滑板的刚度。

2.6 床身经时效处理，导轨采用高频淬火------使机床整体刚性强,寿命更长。

2.7 床身导轨经精密磨削------可保证导轨全长上的高精度。

2.8 新式齿轮箱及高精度的主轴结构------使床头箱的性能更加趋于**。

2.9 全封闭进给箱可进行各种螺纹加工。

2.10尾架具有快速偏心夹紧装置。

2.12床头箱和进給箱采用箱外强制循环集中润滑------大大减少了热变形对加工精度的影响。

2.13运动平稳,噪音低------83dB(A)以内（在1米处）。

2.14溜板操纵手轮适合用户-----可选购左或右手轮形式。

2.15纵向大丝杠具有金属遮板防护------用来防止灰尘及碰击

2.16进给具有过载保护装置------用来防止因碰撞造成的破坏。

2.17可提供机械离合器+机械制动机床、机械离合器+电磁失电制动机床、等两种形式的机床；其中，机械离合器+电磁失电制动机床能够满足《GB15760-2004 金属切削机床?安全防护通用技术条件》或欧洲安全标准98/37/EC, 89/392EEC91/368EEC, 72/23/EEC……的要求。

2.18具有脚踏制动闸与电气连锁----完成机床紧急制动(特殊定货)。

2.19电源中断，正反转手柄杆复位主轴方可重启.-----保证了机床安全互锁(床头采用机械式离合器无此功能)。

2.20机床的精度符合中华人民共和国**标准 GB/T4020-1997《卧式车床  精度检验》。该标准是修改采用的 ISO 1708：1989《Acceptance conditions for greneral purpose parallel lathe-Testing of the accuracy》。

2.21完备的安全防护装置供用户选用……后防护、卡盘防护、花盘防护、多种形式的刀架防护，使机床满足《GB15760-2004 金属切削机床?安全防护通用技术条件》的要求，或欧洲安全标准98/37/EC, 89/392EEC91/368EEC, 72/23/EEC……

2.22机床的主轴头形式

2.23标准机床主轴头：

国内市场为C-6，特殊订货主轴头D-6，A2-6；

出口市场为D-6，特殊订货主轴头C-6，A2-6；

2.24本系列机床的主电机采用双速电机。当电机高速时（1440r/min）电机的功率为3.3kW（特殊定货为4.5kW），电机低速时（720r/min）电机的功率为2.2kW（特殊定货为3.0kW）；

3. 主要技术参数
