| 设备类型 | 卧式 |
|---|---|
| 品牌 | 大隈Okuma |
| 型号 | LU300/400 |

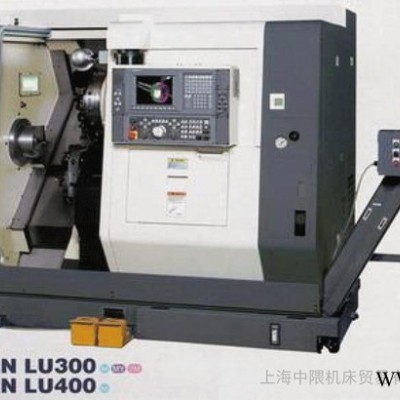

LU EX 系列是一种卧式双刀架四轴数控车床和车削中心，采用45° 斜床身底座结构，矩形滑动导轨。双刀架四轴同时切削，可提高生产率，采用上下刀架对称切削可以防止细长轴加工变形及产生振颤。LU3000 EX、400型采用内装式高速主轴电机，数控刀架采用大隈公司**的PREX型电机作高速分度，分度时间0.2秒/1刀位，加工精度高且稳定。同时采用了大隈公司**的“热亲和”、“热平衡”设计理念，在普通室温条件下，当温度变化8°C时，连续24小时切削的尺寸分散值可在Ø10μm以内。其主电机均为22/15kW，其切削能力分别达4mm²和4.2mm²。| 项目 | 单位 | LU3000 EX | LU400 | LU35 | LU45 |
| **大加工直径 | mm | 410 | 420 | 550 | 660 |
| **大工件长度 | mm | 350,600 | 650,1250,2000 | 600,850,1500 | 750,1000,2000,3000 |
| 主轴端尺寸 | JIS | A2-6 | A2-8 | A2-8 | A2-11 |
| 主轴**高转速 | 转/分 | 5,000 | 3,800 | 3,200 | 2,800 |
| 快进速度X/Z | m/分 | 25/30 | 20/25 | 15/20 | 15/20 |
| 切削进给速度 | mm/转 | 1,000 | 1,000 | 1,000 | 1,000 |
| 交流主轴电机 | kW | VAC 22/15 | VAC 22/15 | VAC 30/22 | VAC 37/30 |
| 数控刀架形式 | 上V12 下V8 | 上V12 下V10 | 上V12 下V10 | 上V12 下V10 | |
| 尾架套筒锥孔 | MT | No.5 | No.5 | No.5 | No.5 |
| 旋转刀具主轴转速 | 转/分 | 6,000 | 3,000 | 2,000 | 2,000 |
| 旋转刀具主轴电 | kW | 7.1/4.1 | 7.0/3.0 | 5.5/3.7 | 7.5/5.5 |
| 机床变型 | 2ST,2SC,M | 2ST,2SC,M | 2ST,2SC,M | 2ST,2SC,M,MATC-Y |
注：2ST—无尾架 2SC—带尾架 M—上刀架带动力刀具、MATC-Y—带动力刀具、Y轴和自动换刀装置
LU3000 EX (M)型双刀架数控车床（车削中心）品种规格表
| 项目 | 型号 | LU3000 EX | LU3000 EX(M) | |||
| 规格 | 2ST | 2SC×600 | 2ST | 2SC×600 | ||
| 类别 | 数控车床 | 车削中心 | ||||
| 能力 | **大车削直径 | mm | Ø410 | Ø340 | ||
| **大工件长度 | mm | 350 | 600 | 350 | 600 | |
| 行程 | X轴 | mm | 上260 下160 | 上260 下160 | ||
| Z轴 | mm | 上685 下615 | 上685 下615 | |||
| C轴 | mm | — | 360° | |||
| 主轴 | 转速 | 转/分 | 5,000[4,200] | 5,000[4,200] | ||
| 端面形状 | JSA 2-6[JIS A2-8] | JSA 2-6[JIS A2-8] | ||||
| 刀架 | 形式 | 上V12 下V8 | 上V12 下V8 | |||
| 旋转刀具主轴 | 转速 | 转/分 | — | 6,000 | ||
| 进给速度 | 快速进给 | m/分 | X:25 Z:30 | X:25 Z:30 C:200转/分 | ||
| 切削进给 | mm/转 | 1,000 | 1,000 | |||
| 尾架 | 套筒锥孔型式 | MT No.5 | MT No.5 | |||
| 电机 | 主轴 | kW | 22/15 | 22/15 | ||
| 旋转刀具主轴 | kW | — | 7.1/4.1 | |||
| 机床尺寸 | 长×宽×高 | mm | 2,950×2,176×2,080 | 2,950×2,176×2,080 | ||
| 重量 | kg | 6,400 | 6,700 | 6,400 | 6,700 | |
[ ] 内为大直径主轴规格(选件)
LU400(M)型双刀架数控车床（车削中心）品种规格表
| 项目 | 型号 | LU400 | LU400-M | |||||
| 规格 | 2ST | 2SC×650 | 2SC×1250 | 2ST | 2SC×650 | 2SC×1250 | ||
| 类别 | 数控车床 | 车削中心 | ||||||
| 能力 | **大车削直径 | mm | Ø420 | Ø420 | ||||
| **大工件长度 | mm | 400 | 650 | 1250 | 400 | 650 | 1250 | |
| 行程 | X轴 | mm | 上300 下195 | 上300 下195 | ||||
| Z轴 | mm | 上675 下670 | 上1,250 下1,270 | 上675 下670 | 上1,250 下1,270 | |||
| C轴 | mm | — | 360° | |||||
| 主轴 | 转速 | 转/分 | 3,800[3,000] | 3,800[3,000] | ||||
| 端面形状 | JSA 2-8[JIS A2-11] | JSA 2-8[JIS A2-11] | ||||||
| 刀架 | 形式 | 上V12 下V10 | 上V12 下V10 | |||||
| 旋转刀具主轴 | 转速 | 转/分 | — | 3,000 | ||||
| 进给速度 | 快速进给 | m/分 | X:20 Z:25 | X:20 Z:25 C:200转/分 | ||||
| 切削进给 | mm/转 | 1,000 | 1,000 | |||||
| 尾架 | 套筒锥孔型式 | MT No.5 | MT No.5 | |||||
| 电机 | 主轴 | kW | 22/15 | 22/15 | ||||
| 旋转刀具主轴 | kW | — | 7.0/3.3(15分/连续) | |||||
| 机床尺寸 | 长×宽×高 | mm | 3,670×2,200×2,200 | 4,780×2,502×2,441 | 3,670×2,200×2,200 | 4,780×2,502×2,441 | ||
| 重量 | kg | 9,000 | 9,100 | 12,400 | 9,000 | 9,100 | 12,400 | |
[ ] 内为大直径主轴规格(选件)
