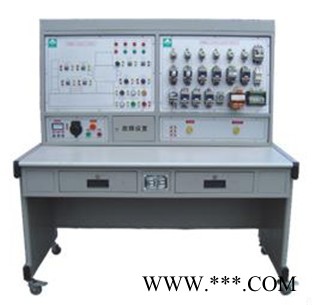

供应学源铣床实训及技能考核装置

一、概述

　　“X62W型万能铣床实训及技能考核装置”是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制的设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手能力，并克服以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时为高层次维修技能训练提供了有效的设备，达到了耗资少、教学效果显著的目的。

二、适用范围

    本装置适用于X62W万能铣床电气控制的模拟与X62W万能铣床电气故障排除的技能考核。

三、技术性能

1、输入电源：三相四线（～380V±10%  50Hz）

2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔<4000m

3、装置容量：＜1KVA

4、外形尺寸：1410mm×725mm×1535mm

四、装置的基本装备

1、电源控制面板（铝质面板）

（1）交流电源（带有漏电保护措施）

  提供三相交流电源（380V）

（2）人身安全保护体系

  屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断电源，确保实验进程安全。

  屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。

2、主令控制及图示板（铝质面板）

  面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。

  面板上印有X62W万能铣床立体示意图，可以很直观地看出X62W万能铣床的外形轮廓。

3、元器件安装板

  面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的观看它们的动作情况。

4、三相异步电动机

  3只380V三相鼠笼异步电动机，分别用作主轴电动机、进给电动机和冷却泵电动机。

5、故障开关箱

  设有32个开关，其中1到24用于故障设置；25到32七个开关保留。

6、实验桌

  实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底还设有四个方向轮和四个固定调节机构，便于移动和固定，有利于实验室布局。

五、实验项目及主要内容

1、学生熟悉常用低压电器的机构、原理；

2、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上；

3、提高学生的动手能力的技能操作水平；

4、通过对铣床故障排除，完成铣床常见故障的排除；

5、可以设置故障点做为维修电工的技能考核台；

6、故障设置点。
