| 工作台台面尺寸 | 320*1320mm |
|---|---|
| T型槽槽宽*槽距 | 18*80mm |
| 工作台承重 | 500kg |
| 工作台行程x*y*z | 700*300*280mm |
| 主轴轴向最大移动距离 | 75mm |
| 主轴电动机功率 | 7.5Kw |
| 精度分辨率 | 0.004mm |
| 定位精度 | 0.025/300mm |
| 重复定位精度 | 0.015mm |
| 数控系统 | GSK990MC |
| 产地 | 安徽 |
| 控制方式 | 数控 |
| 类别 | 升降台铣床 |
| 适用范围 | 机械加工 |
| 新旧程度 | 全新 |
| 重量 | 3300kg |
| 执行质量标准 | 国标 |
| 是否库存 | 是 |
| 作用对象 | 五金 |
| 适用行业 | 机械行业 |
| 布局形式 | 立式 |
| 作用对象材质 | 金属 |
| 品牌 | 安徽新诺 |
| 型号 | XK5032 |
| 主轴锥孔锥度 | 7:24 No.50 |
| T型槽数目 | 3 |
| 质量认证 | ISO9001 |
大量现货，价格从优，欲购从速！

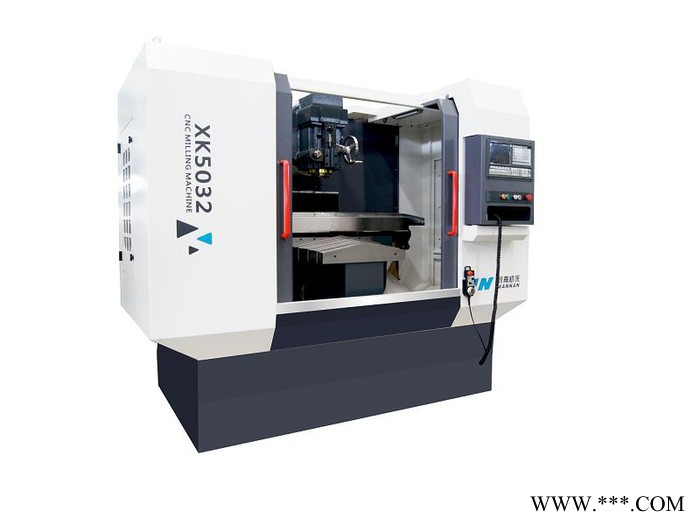

本机床为数控立式升降台铣床，具有较高结构刚性和稳定性。配置高性能数控系统，能实现X、Y、Z三个坐标联动进给。机床的功能齐全，自动化程度高，操作简便，性能可靠。
本机床适用于加工各种形状复杂、精度要求较高零件的单件及批量生产，如凸轮、样板、靠模、弧形槽等。广泛适用于机械加工各行业。
主轴是由功率7.5Kw、转速为960rpm、Y160M-6-B5型的全封闭式法兰盘式电动机，经过弹性联轴器和变速机构的齿轮传动链来传动的。利用主轴变速操纵机构，可使主轴获得18级不同的转速，其范围为30~1500 rpm。
各个坐标轴传动采用高精度滚珠丝杠，纵向由电机直接驱动，横向及垂向经同步带传动，精度高。
三个方向导轨副均有淬火、贴塑配置，精度保持性高，寿命长。
主要技术参数
| 序号 | 项 目 |
| 备 注 | |
| 1 | 设备名称 | 数控铣床 |
| |
| 2 | 生产厂家 | 安徽新诺精工股份有限公司 |
| |
| 3 | 设备型号 | XK5032 |
| |
| 4 | 防护结构形式 | 全封闭 |
| |
| 技术参数及规格 | ||||
| 5 | 工作台尺寸（宽×长） | 320×1320mm |
| |
| 6 | 行程： X | 700mm |
| |
| 7 | Y | 300mm |
| |
| 8 | Z | 280mm |
| |
| 9 | 几何精度 | GB/T21948.2-2008 |
| |
| 10 | 位置精度标准 | GB/T21948.2-2008 |
| |
| 11 | 定位精度 | ±0.025/300 |
| |
| 12 | 重复定位精度 | ±0.015 |
| |
| 13 | 控制轴数（X、Y、Z） | 三轴 |
| |
| 14 | 主轴电机功率 | 7.5Kw |
| |
| 15 | 主轴锥孔 | 7：24 NO.50 |
| |
| 16 | 主轴转速 | 30-1500r/min |
| |
| 17 | 进给速度范围（X/Y轴） | 5-2000mm/min |
| |
| 18 | 进给速度范围（Z轴） | 5-1000mm/min |
| |
| 19 | 立铣头最大回转角度 | ±45° |
| |
| 20 | 主轴轴向最大移动距离 | 75 |
| |
| 21 | 主轴端面至工作台面之间的距离 | 130-410 |
| |
| 22 | 主轴变速级数 | 18级 |
| |
| 23 | 快速移动速度（X/Y轴） | 4000/3000 mm/min |
| |
| 24 | 快速移动速度（Z轴） | 2000mm/min |
| |
| 25 | 冷却电泵转速 | 2760 r/min |
| |
| 26 | 导轨型式 | 硬轨贴塑 | 三轴 | |
| 27 | 机床电容量 | 20KVA |
| |
| 28 | T型槽(槽数×宽度×间距) | 3×18×80 |
| |
| 设备工作条件 | ||||
| 29 | 电源要求 | 3～380V±10% 50HZ |
| |
| 30 | 环境温度要求 | 0℃～+40℃ |
| |
| 31 | 相对湿度 | 20～80% |
| |
| 机床外形尺寸 | ||||
| 32 | 外形尺寸（长×宽×高）mm | 2600×2400×2050mm |
| |
| 33 | 机床重量 | 3300 Kg |
| |
机床配置
①、主轴轴承采用哈尔滨轴承。
②、导轨贴塑，Z、Y导轨面淬火。
③、导轨自动润滑系统。
④、数控系统：GSK990MA。
售后服务承诺
1、安徽新诺精工股份有限公司全面履行向用户承诺的机床技术服务条款。
2、我们向用户承诺，必须做到：
①.机床自终验收合格之日起“三包”一年,为全免费服务;除此以外,再延长优惠服务一年,仅核收成本费(由需方失误造成的服务不在此列)。
②.自机床终验收合格起，对非机床质量原因所引起的故障，我们也保证与用户积极配合修复，一年内免收人工费。
③.机床在使用过程中发现质量问题，接到需方通知后2小时内给予答复；需方认为确需派员现场维修，则以传真方式通知供方，供方接到通知后，维修人员到达期限：江、浙、沪、皖区域内24小时到达，其他区域60小时内到达。
④.我厂负责为客户培训操作人员。
⑤.“三包”期满后，供方负责终身提供广泛而优惠的备件供应和技术支持及服务，终身保证零配件供应。
