| 加工精度 | 精密 |
|---|---|
| 设备类型 | 卧式 |
| 执行质量标准 | 国标 |
| 品牌 | 祥裕精机 |

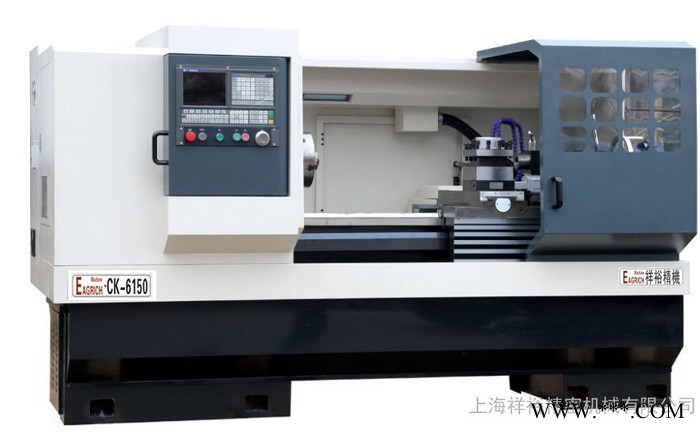

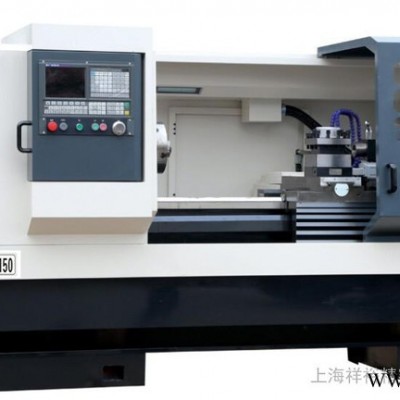

| 型号 | CK-6150 |
| 加工定制 | 否 |
1.机床采用分体式布局，主轴箱、变速箱分置，有效的避免了齿轮箱热源对主轴热变形的影响，减少了齿轮振动对主轴运动的直接影响，提高了机床的精度。
2. 床身采用优质铸铁，刚性强，超音频淬火处理，经久耐用，床身和滑鞍导轨采用超音频淬火和贴塑处理，使用寿命长、传动精度高。
3.主轴采用高速角接触轴承，并经精密动平衡，轴承采用永久性进口润滑脂润滑，确保主轴高速平稳旋转，并将热变形降至最低限度。
⒋ 纵向和横向运动均采用交流伺服电机和丝杠直接连接，丝杆轴承采用高精度轴承，保证了传动的高精度。
⒌ 刀架标配四工位立式电动刀架，也可选用六工位卧式刀塔或排刀，采用精密端齿盘定位，重复定位精度高。
⒍ 卡盘标配有手动三爪卡盘，可选配液压卡盘或气动卡盘，夹紧可靠，效率高。也可根据用户需求选配气动弹簧夹头。
⒎ 尾座标配为手动尾座，也可选配气动或液压尾座。
⒏ 采用高性能自动间歇润滑系统，能及时地对床身导轨、X/Z向丝杠集中润滑， 保证了机床各导轨面及纵、横向丝杆始终处于良好的润滑状态。
⒐ 数控系统采用广数980TDi(平床身最新款系统）为标准系统，也可根据用户需求选配华中、凯恩帝，西门子等其它系统。
| 项 目 | 单位 | CK-6136 | CK-6140 | CK-6150 | CK-6180 | |
| 加工能力 | 防护上最大回转直径 | mm | 360 | 400 | 500 | 800 |
| 托板上最大回转直径 | mm | 180 | 200 | 270 | 410 | |
| 最大车削长度 | mm | 680 | 680/930 | 930/1340 | 920/1420 | |
| 重复定位精度 | mm | 0.007 | 0.007 | 0.007 | 0.007 | |
| 主轴 | 液压卡盘 |
| φ200 | φ200 | φ250 | φ400 |
| 主轴头部型式 |
| A2-5 | A2-6 | A2-8 | C11 | |
| 主轴通孔直径 | mm | φ54 | φ62 | φ80 | φ102/1:20 | |
| 主轴电机功率 | kw | 5.5变频 | 5.5变频 | 7.5变频 | 11变频 | |
| 最高主轴转速 | r/min | 2500 | 2000 | 1600三档无级变速 | 1100三档无级变速 | |
| 轴向进给 | 轴向行程 | mm | X:300 Z:750 | X:300 Z:750/100 | X:260 Z:1000/1500 | X:420 Z:1000/1500 |
| 快速进给速度 | m/min | X:8 Z:10 | X:8 Z:10 | X:8 Z:10 | X:4 Z:6 | |
| 电机扭矩 | nm | X:5 Z:7.7 | X:5 Z:7.7 | X:6 Z:10 | X:15 Z:30 | |
| 丝杆型号 |
| X:2005 Z:3206 | X:2505 Z:3206 | X:2506 Z:4012 | X:4006 Z:6310 | |
| 刀架 | 刀位数 |
| 4工位立式电动刀架 | 4工位立式电动刀架 | 4工位立式电动刀架 | 4工位立式电动刀架 |
| 刀具尺寸 | mm | 25×25 | 25×25 | 25×25 | 32×25 | |
| 尾座 | 尾座套筒直径 | mm | φ60 | φ60 | φ75 | φ100 |
| 尾座套行程 | mm | 120 | 130 | 150 | 240 | |
| 尾座套筒内锥孔 |
| 莫式4号 | 莫式4号 | 莫式5号 | 莫式6号 | |
| 尺寸 | 外形尺寸（长×宽×高） | mm | 2050×1100×1570 | 1950×1150×1500 2250×1150×1500 | 3190×1555×1680 3698×1555×1680 | 3465×2100×1885 3965×2100×1886 |
| 机床重量 | kg | 1700 | 1800/2000 | 2300/2500 | 4500/5200 | |
