| 中心高 | 0 |
|---|---|
| 中心套孔直径 | 5#（mm） |
| 工作台面直径 | 630（mm） |
| 主轴连接尺寸 | 50（mm） |
| T型槽宽度 | 18（mm） |
| 定位键宽度 | 22（mm） |
| 分度精度 | 0（s） |
| 重复精度 | 0（s） |
| 适用机床 | 铣床 |
| 是否库存 | 是 |
| 是否批发 | 是 |
| 品牌 | 京雕 |
| 型号 | TS630A |
适用范围：
回转工作台是铣床上的主要部署工具之一，它可以辅助铣床完成各种出线零件，例如：各种齿轮的出线板，零件上的圆弧等，以及需要分度零件，如齿轮、多边形等的铣切和分度刻线等零件，又应用于插床和刨床以及其他机床。
TS200A参数：
转盘直径 | 200MM |
中心孔锥度 | 3#锥度 |
定位孔直径 | Φ32 |
“T”型槽宽度 | 12MM |
“T”型槽间距 | 90° |
定位键宽度 | 14MM |
模数 | 1.5 |
转盘圆周刻度 | 360°每格1° |
蜗杆上分度圆盘刻度 | 4°每格2′ |
净重 | 23KG |
毛重 | 26KG |
TS250A参数：
转盘直径 | 250MM |
中心孔锥度 | 3#锥度 |
定位孔直径 | Φ32 |
“T”型槽宽度 | 12MM |
“T”型槽间距 | 90° |
定位键宽度 | 14MM |
模数 | 2 |
转盘圆周刻度 | 360°每格1° |
蜗杆上分度圆盘刻度 | 4°每格2′ |
净重 | 32KG |
毛重 | 35KG |
TS320A参数：
转盘直径 | 320MM |
中心孔锥度 | 4#锥度 |
定位孔直径 | Φ40 |
“T”型槽宽度 | 14MM |
“T”型槽间距 | 60° |
定位键宽度 | 18MM |
模数 | 2.5 |
转盘圆周刻度 | 360°每格1° |
蜗杆上分度圆盘刻度 | 4°每格2′ |
净重 | 63KG |
毛重 | 65KG |
TS400A参数:
转盘直径 | 400MM |
中心孔锥度 | 4#锥度 |
定位孔直径 | Φ40 |
“T”型槽宽度 | 14MM |
“T”型槽间距 | 60° |
定位键宽度 | 18MM |
模数 | 2.5 |
转盘圆周刻度 | 360°每格1° |
蜗杆上分度圆盘刻度 | 3°每格2′ |
净重 | 95KG |
毛重 | 100KG |
TS500A参数：
转盘直径 | 500MM |
中心孔锥度 | 5#锥度 |
定位孔直径 | Φ50 |
“T”型槽宽度 | 18MM |
“T”型槽间距 | 60° |
定位键宽度 | 22MM |
模数 | 3 |
转盘圆周刻度 | 360°每格1° |
蜗杆上分度圆盘刻度 | 3°每格2′ |
净重 | 145KG |
毛重 | 150KG |
TS630A参数：
转盘直径 | 630MM |
中心孔锥度 | 5#锥度 |
定位孔直径 | Φ50 |
“T”型槽宽度 | 18MM |
“T”型槽间距 | 60° |
定位键宽度 | 22MM |
模数 | 2.5 |
转盘圆周刻度 | 360°每格1° |
蜗杆上分度圆盘刻度 | 2°每格2′ |
净重 | 292KG |
毛重 | 304KG |

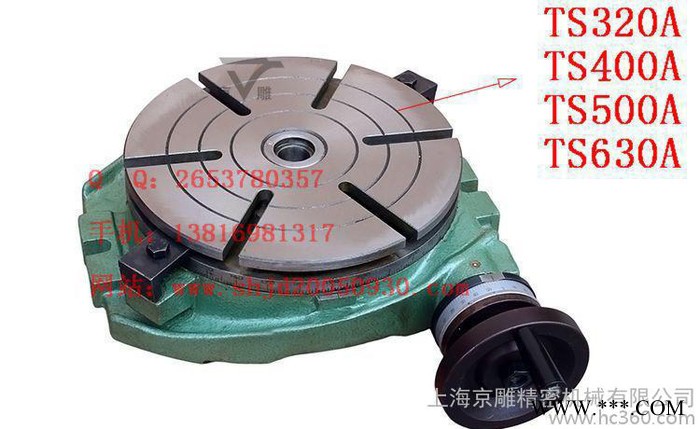

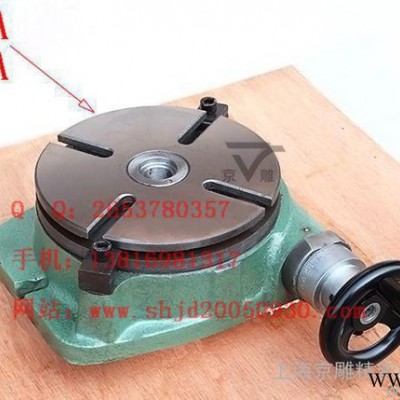

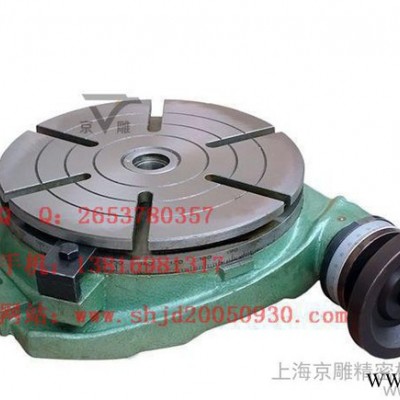

实物图片展示:
100%实物图,您看到的就是买到的,请放心购买,谢谢!
PS:厂家直销,质量保证.
