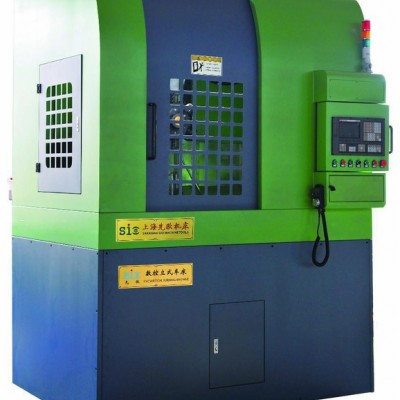

| 设备类型 | 立式 |
|---|---|
| 品牌 | 上海先欧 |
| 型号 | VTS500 |
机床用途：
VTS系列数控立式车床主要用于盘类零件的粗加工、半精加工和精加工，具车削、镗孔和铰孔等功能。选配多轴数控系统和动力刀塔，即可成为车铣复合中心，更能完成铣削、磨削和攻丝等工序。能大幅提升生产效率，提高加工精度，节约人力资源。是汽车、机械、工模具、轻工等制造行业理想的加工设备。
机床标准配置及特点：
◆ 数控系统选用广州数控GSK 980TDb为标准配置，带USB接口，功能强大，稳定可靠；
◆ 米汉纳铸铁经过时效处理，品质高、变形小；
◆ X轴采用过定位动柱式结构，配置多组直线导轨，使得机床具有良好的刚性和吸震性；
◆ 主轴前后端采用进口的精密高速角接触轴承组，并施加适当的预紧力，使主轴具有高刚性和高速运转能力；
◆ 高精度滚珠丝杠，动态性能良好，精度高；
◆ 机床配置回转油缸，结合液压卡盘可以实现工件的自动装夹，有效提升生产效率,减轻劳动强度；
◆ 进给轴采用伺服电机控制，定位精度高；
◆ 主轴变频调速,数字化控制；
◆ 集中自动润滑系统，润滑可靠；
◆ 配置冷却泵，为加工提供强制冷却；
◆ 移动式电子手轮，简单、易用；
◆ 光电编码器，车削公英制螺纹，实时显示转速；
◆ 电动刀架，快速转位；
◆ 外观全封闭式防护，避免了冷却液的泄漏，为操作者提供安全舒适的工作环境。
机床选装配置（价格另计）：
◇ 发那科、西门子、广州数控、北京凯恩帝等品牌的数控系统
◇ 专用夹具
◇ 自动排削器
数控立式车床VTS系列 | |||
项目 | 技术参数 | ||
机床型号 | VTS300 | VTS500 | VTS700 |
数控系统 | 广州数控GSK 980TDb | 广州数控GSK 980TDb | 广州数控GSK 980TDb |
最大回转直径 | Φ400 mm | Φ630 mm | Φ850 mm |
最大加工直径 | Φ300 mm | Φ500 mm | Φ700 mm |
最大工件长度 | 300 mm | 400 mm | 500 mm |
X轴行程 | -20,+200 mm | -30,+300 mm | -40,+400 mm |
Z轴行程 | 320 mm | 420 mm | 520 mm |
导轨类型 | 线性导轨 | 线性导轨 | 线性导轨 |
刀塔下端面距卡盘上端面 | 320 mm | 420 mm | 520 mm |
X/Z轴快速进给速度 | 10/15 m/min | 10/15 m/min | 10/15 m/min |
X/Z轴伺服电机功率 | 7.5/7.5 N.m | 10/10 N.m | 15/15 N.m |
X/Z轴脉冲当量 | 0.001 mm | 0.001 mm | 0.001 mm |
定位精度 | 0.01 mm | 0.01 mm | 0.012 mm |
重复定位精度 | 0.005 mm | 0.005 mm | 0.006 mm |
主轴头型号 | A2-6 (Φ120mm) | A2-8 (Φ140mm) | A2-11 (Φ210mm) |
主轴内孔锥度 | MT6 | MT6 | 公制 80（1:20） |
主轴通孔直径 | Φ50 mm | Φ60 mm | Φ80 mm |
三爪卡盘直径 | Φ250 mm | Φ304 mm | Φ500 mm |
主轴转速 | 变频:30-3500 rpm | 变频:30-1800 rpm | 变频:10-1000 rpm |
刀位数/刀柄尺寸 | 6/25x25 mm | 8/30x30 mm | 8/30x30 mm |
液压泵功率 | 2.2 kw | 2.2 kw | 2.2 kw |
主电机功率 | 7.5 kw | 11 kw | 15 kw |
加工精度 | It 6 | It 6 | It 6 |
表面粗糙度 | Ra 1.25 | Ra 1.25 | Ra 1.25 |
外形尺寸( 长×宽×高 ) | 2050x2000x2500 mm | 2250x2200x2800 mm | 2650x2600x3200 mm |
机床重量 | 3500 kg | 5000 kg | 8000 kg |
