| 中心高 | 78 |
|---|---|
| 中心套孔直径 | 1（mm） |
| 工作台面直径 | 1（mm） |
| 主轴连接尺寸 | 24（mm） |
| T型槽宽度 | 24（mm） |
| 定位键宽度 | 24（mm） |
| 分度精度 | +/-15（s） |
| 重复精度 | +/-15（s） |
| 适用机床 | 钻床 |
| 是否库存 | 是 |
| 是否批发 | 是 |
| 深圳最好厂家分度盘 | **分度头 |
| 品牌 | 其他,金万年 |
| 型号 | 250 |

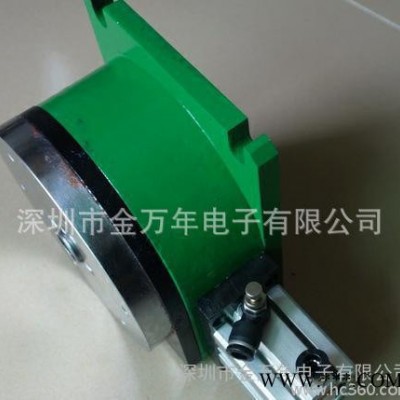

高精度分度盘简介及基本参数
1. 深圳金万年电子生产的精密气动分度盘其系列型号有：110型，140型，180型，250型，320型,400型等。安装控制简单，利用空压或液压作动力，配合（电磁阀.单片机.PLC）及控制回路。
2.分度盘运动状态时，分度盘面依照工艺要求作分割等份旋转，盘面运转平稳无升降起伏变化，转盘旋转平面跳动<0.06,角精度+/-15”
3.反应速度快，可与攻牙机，螺丝拧紧机，钻床，铆钉机，超声波，烫金，丝印、移印，CNC数控加工或其它工作机配合，完成自动生产，加工，组装的功能。
4.其工作位调整简单，标准等份有4.6.8.12.24等数种，分度盘旋转盘面可根据工艺需要在360°范围内，顺时针或反时针方向依次转动。
5.负荷承载后惯性大时，冲击力加重亦无移位现象。
6.基本参数如下：
基本参数如下：
型号 | 110 | 140 | 180 | 250 | 320 | 400 |
中心高 | 78 | 88 | 110 | 126 | 142 | 185 |
转盘厚度 | 10 | 15 | 20 | 24 | 24 | 24 |
底座规格 | 110*146 | 142*176 | 190*220 | 245*250 | 318*330 | 400*420 |
底座螺孔距 | 88*130 | 110*160 | 154*200 | 190*228 | 240*306 | 320*390 |
转盘直径 | 110 | 140 | 180 | 250 | 320 | 400 |
面板OD | 200 | 260 | 300 | 450 | 700 |
|
气缸直径 | SDAS25 | SDAS32 | SDAS40 | SDAS50 | SDAS63 | SDAS80 |
**大扭拒 | 8 | 12 | 21 | 69 | 150 |
|
**大负载KG | 15 | 24 | 40 | 80 | 120 | 200 |
分度精度 | +/-15” |
| ||||
回转方向 | 顺时针/反时针 |
| ||||
流体压力 | 0.5-0.7MPa |
| ||||
标准等份 | 3/4/5/6/8/10/12/20/24/48 |
| ||||
