型号 | CQ80 |
---|---|
产品类型 | 全新 |
动力类型 | 气动 |
加工精度 | 高精度 |
控制形式 | 数控 |
类型 | 普通车床 |
安装形式 | 落地式 |
布局形式 | 卧式 |
品牌 | 圣峰 |

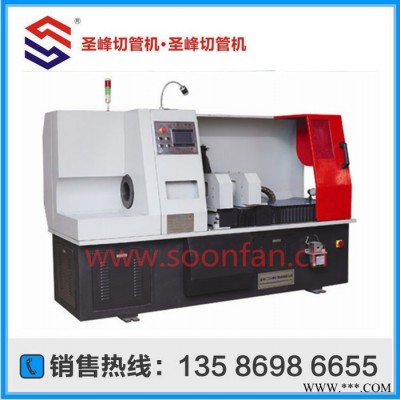

圣峰切管机,采用旋转刀(车刀或无屑割刀)的方式切管,切管时工件不转动,刀具旋转(反车式),采用PLC控制技术,是一款自动切管设备,因为设备具有切割速度快,精度高,刀具省,劳动强度低等特点,已在多个行业广泛应用。
为什么选用圣峰反车式切管机?它具备如下优势特点:
1. 本机采用人机界面、PLC 集中控制。
2. 设备是一台专门用作于切割金属圆管(钢管、不锈钢管、铸铁管、铜管等)的切断设备。
3. 切管时工件不转动,刀具旋转削切。
4. 刀具的旋转速度设计有无级调速功能
5. 本系列切管机满足管径范围 30-280mm金属圆管切断功能。更大或更小管径可选择本厂不同的机型。
6. 伺服电机控制进刀,可以方便地调整进刀量。
7. 采用厚度2-4mm数控机夹刀,可双刀同时进刀削切,也可以边切边倒角(外角,管件失圆明显、倒角角度要
高或不锈钢管不建议)。
8. 可设定20-600mm多种不同单次送料切割长度,超600mm可分多次送料完成。在超600管件较多的情况可以另外增加送料行程配置以提高整体送料速度。
9. 多组不同切割长度、数量等数据均可以通过人机界面输入
10. 送料采用伺服电机、滚珠丝杆、直线导轨送料方式,满度精度切管要求。
11. 标准配置送料托架2只,允许整管长度≦6m,更长管件送料可另外增加托料架配置。
12. 壁厚3mm以上管件(厚壁管)可配制“V”型夹具夹持装置,不同管径无需更换夹持装置;壁厚低于3mm(薄壁管)根据外径可配制圆型夹具,多个管径可配多付夹具。
13. 具备无料停机功能和自动计算功能,方便管理。
14. 配置有自循环液体冷却装置,提高刀具使用寿命。
15. 配置机头自动润滑装置,使机器运行平稳、可靠,寿命长。
16. 操作、维护方便、简单,更换刀具方便、易调整。
17. 整个工作循环:送料、定长、夹紧、切割、出料全部自动进行.
部分型号适用不同管件切管,请提供管径、壁厚以方便推荐合适机型或非标定制。

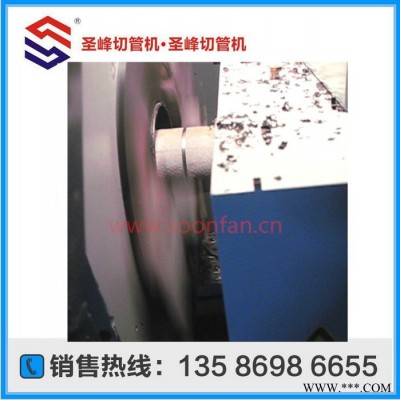

切断带倒角功能效果图

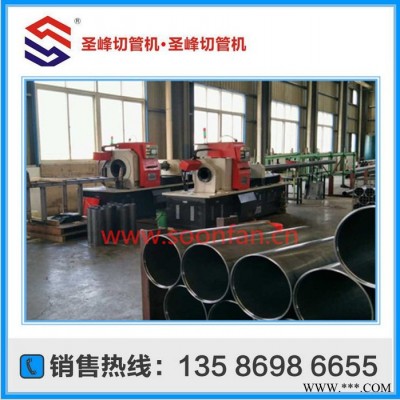

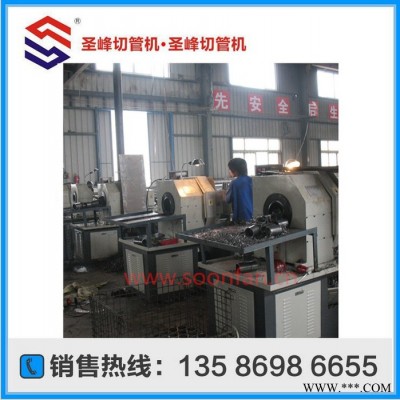

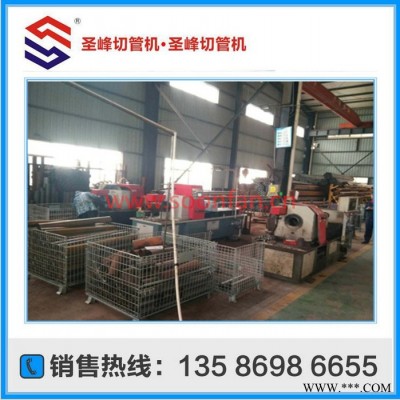

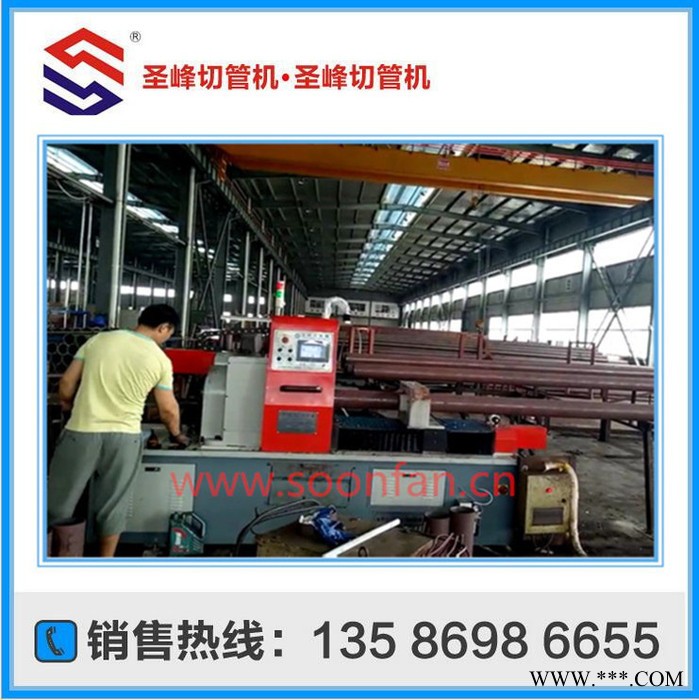

以下展示部分切管场景
用户朋友可选择标准机型,也可根据要求厂家提供非标定制设备,机型选择请提供管径范围、壁厚、切断长度数据以方便推荐**合理机型,我们尽力为您提供切管**方案。
需要提供数据数下管径**大()mm?管径**小()mm ?壁厚**厚()mm ?壁厚**薄()mm?,通常是6米管切成短料**长切()mm一节**短切成()mm一节?
