| 商品品牌 | 巨浪 |
|---|---|
| 商品型号 | 立式双主轴数控车床 |
| 产地 | 沈阳 |
| 动力类型 | 电动 |
| 工作形式 | 车 |
| 控制方式 | 闭环控制 |
| 认证 | ISO9001 |
| 售后服务 | 一年保修 |
| 用途 | 金属切削 |
| 执行质量标准 | 行标 |
| 经营模式 | 生产加工 |
| 品牌 | 巨浪 |
| 型号 | 立式双主轴刹车盘加工数控车床 |

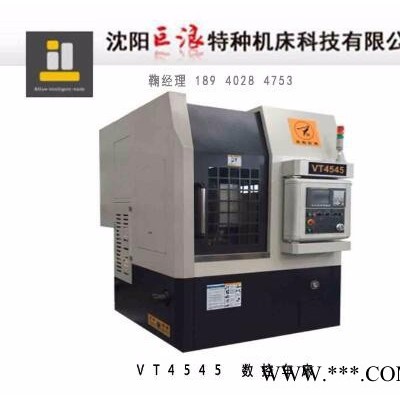

立式双主轴刹车盘加工数控车床 沈阳机床厂家供应

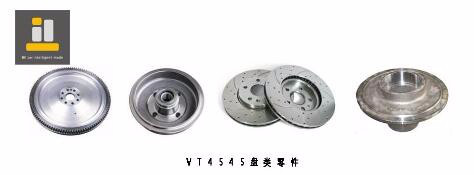

沈阳巨浪立式双主轴数控车床，主要适用于汽车、摩托车、电动车的刹车盘（制动盘），轮毂和飞轮的粗、精加工。此款设备为立式双主轴结构，采用双刀同时加工，可提高加工效率50%以上。同时还可实现插片刀加工，磨削加工，机器人自动上下料等加工需求。
沈阳巨浪立式双主轴数控车床相关的型号以及参数请参考如下：

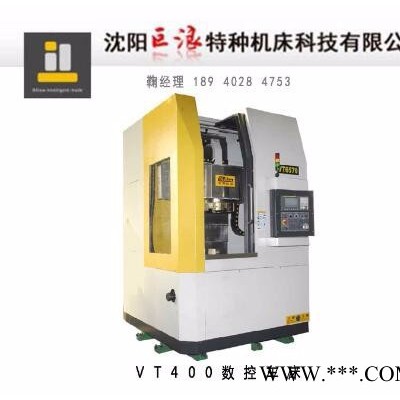

| 型号规格 | VT400 | VT500 | VT650 | ||
| 项目 | 加工产品 | Φ350以下 刹车盘、轮毂 | Φ450以下刹车盘、轮毂 | Φ500以下轮毂 | |
| 加工范围 | 床身上最大回转直径 | mm | Φ600 | Φ680 | Φ720 |
| 最大车削直径 | mm | Φ400 | Φ500 | Φ600 | |
| 最大车削高度 | mm | 400 | 500 | 600 | |
| 主轴单元 | 伺服主电机功率 | kw | 15/18.5 | 18.5/26 | 11/15 |
| 主轴最高转速 | r/min | 1500 | 1500 | 600 | |
| 主轴最大扭力 | Nm | 590 | 662 | 1146 | |
| 减速比 |
| 2:1 | 2:1 | 6:1 | |
| 主轴头形式 | type | A2-8 | A2-8 | A2-8 | |
| 前端轴承内径 | mm | Φ130 | Φ130 | Φ160 | |
| 行程 | X轴行程 | mm | 250（300） | 350(450) | 400(500) |
| Z轴行程 | mm | 450（400） | 500(600) | 600(700) | |
| X/Z轴快速移动 | m/min | 15/18 | 15/18 | 15/18 | |
|
卡盘刀架 | 液压三爪卡盘直径 | mm | 10-12″ | 12-15″ | 18-21″ |
| 刀架形式 | type | 伺服液压 | 伺服液压 | 伺服液压 | |
| 工位 |
| 卧式 8工位 | 卧式 8工位 | 卧式 8工位 | |
| 外圆刀柄尺寸（车削） | mm | 25×25 | 25×25 | 25×25 | |
| 镗刀杆尺寸（镗削） |
| Φ40Φ32Φ25 | Φ40 | Φ40 | |
| 伺服擦面刀 |
| 选配 | 选配 |
| |
| 精度 | 加工精度 | level | IT6 | IT6 | IT6 |
| 定位精度 | mm | 0.016 | 0.016 | 0.016 | |
| 重复定位精度 |
| 0.07 | 0.07 | 0.07 | |
| 粗糙度 | um | Ra≤ 1.25 | Ra≤1.25 | Ra≤1.25 | |
|
| 体积（长×宽×高） | mm | 2.0×1.8×2.2 | 2.0×1.8×2.2 | 2.3×2×2.4 |
|
| 总容量 | KVA | 20 | 20 | 22 |
| 总重量 | Kg | 5000 | 5000 | 5500 | |
| 数字控制系统 | type | FANUC | GSK980 | GSK980 | |
| XZ伺服驱动电机 | KW/Nm | 2.5Kw/20Nm | 2.8Kw/18Nm | 2.8Kw/18Nm | |
注：本公司技术改进，参数及外观等若有改动，请以所购机器实物为准，恕不另行通知。
沈阳巨浪立式双主轴数控车床采用双通道控制系统，双刀架结构，两组独立的刀架可同时对工件进行不同轨迹的加工，此种加工模式可提高50%的生产效率，采用台湾（韩国）的防水液压动力卡盘，上下料方便安全，节省人工配备。
另可选配数控私服插片刀，自动控制插面的厚度，自动补偿上下面的平面度，可选配磨削机，实现刹车盘的磨花加工。自动排削器，铁屑自动排除机外。
立式双主轴数控车床，立式双刀架数控车床，刹车盘、轮毂自动生产线，欢迎致电鞠经理：189 4028 4753 为您提供最合理，性价比最高的加工方案。沈阳巨浪特种机床科技有限公司。
