| 设备类型 | 卧式 |
|---|---|
| 品牌 | 中宏机电 |

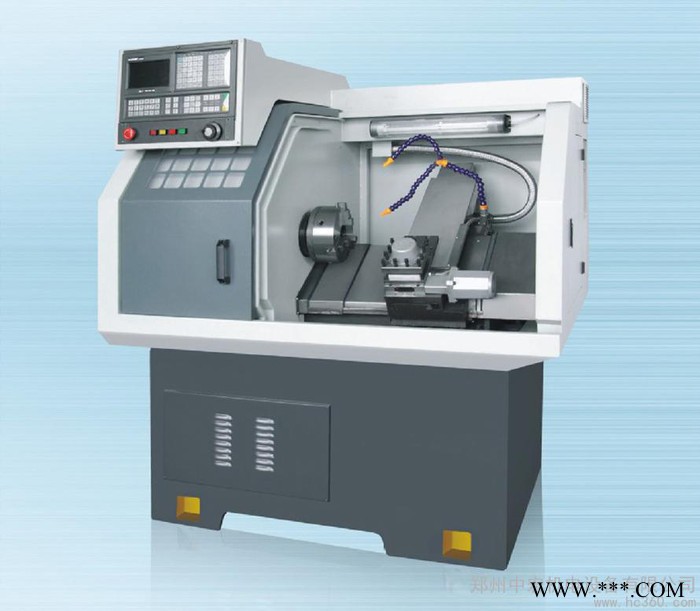

| 型号 | CK6432 |
性能特点：
※ 树脂砂整体铸造30°斜床身，精度高，刚性强，抗震性好，导轨超音
频淬火，床鞍贴塑，耐磨性好。
※ 床头箱主轴采用机械独立主轴，变频无极调速，回转精度高，转速高。
可选用高低档齿轮传动结构、伺服电主轴传动。
※ 滚珠丝杠为导轨中置，X、Z轴电机与滚珠丝杠通过联轴器直连，传动链短、
反向间隙小、响应速度高。提高了丝杠刚度，减少运转热变引起的误差。
※ 导轨和丝杠采用集中式润滑系统，导轨采用全封闭不锈钢防护罩。
※ 机床采用半封闭防护门结构，做到不渗油漏水，环保美观。
※ 可根据用户选择多工位电动刀架、排刀架、液压卡盘、液压油缸。
项目型号 | 单位 | ZH-CK 6432 |
床身上最大工件回转直径 | mm | Φ400 |
滑板上最大回转直径 | mm | Φ120 |
最大工件长度 | mm | 350 |
主轴转速范围（变频无极） | rpm | 50-3000 |
主轴通孔直径 | mm | Φ48 |
主轴内孔锥度 |
| MT5 |
X轴行程 | mm | 300 |
Z轴行程 | mm | 350 |
X向快移速度 | mm/min | 10000 |
Z向快移速度 | mm/min | 12000 |
主电机功率 | kw | 2.2-5.5（变频） |
最小设定单位 | mm | 0.001 |
X/Z轴定位精度 | mm | 0.01 / 0.01 |
X/Z轴重复定位精度 | mm | 0.005 / 0.005 |
刀架型式 |
| 排刀架 |
刀具截面尺寸 | mm | 20 × 20 |
三爪卡盘 | mm | Φ160 |
X轴电机 | Nm | 4 |
Z轴电机 | Nm | 6 |
冷却水泵电机功率 | w | 90 |
外形尺寸（长×宽×高） | mm | 1550 × 1050 × 1650 |
机床重量 | kg | 1200 |
数控系统 | 广数GSK / KND / 华中世纪星 | |
