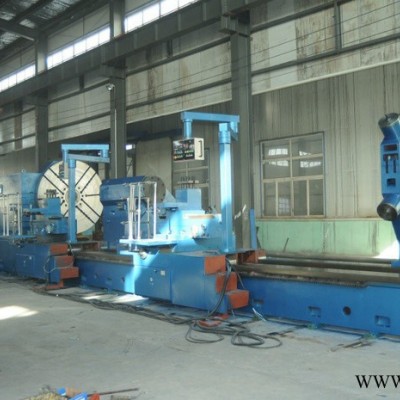

河北衡水重型卧式车床C61250*80/63

C61250×80/63重型卧式车床

技术说明

1. 车床的用途特性

C61250重型卧式车床是我公司根据长期生产卧车的经验，根据用户的实际需要，采用国际上先进的设计手段和制造技术，采用CAD优化设计方法，执行**现行**精度标准，精心设计的一种集电气、自动控制、液压控制和现代机械设计等多学科、多门类的精密制造技术为一体的机电一体化机床产品。机床结构性能适用，机床动静态刚度高、使用寿命长、加工效率高，各项功能安全可靠。

   本机床为万能型通用机床，它适用于高速钢和硬质合金**具对不同材料的轴类零件、园筒形和盘状零件,进行车削外园、端面、切槽、切断、镗孔、车镗内外锥体等进行半精和精加工。

本机床适用电机转子.轧辊等大型高精度轴类零件的加工。

本机床主传动采用直流电动机拖动,主轴转速为无级调速,故可获得加工不同工件时所需合理的切削速度。

机床采用三导轨床身；**大工件回转直径2500mm，过刀架**大切削直径2000mm,**大工件长8000mm, **大工件重量63t.

2.车床的组成

本机床主要由主轴箱、主电机系统、尾座、刀架、床身、溜板箱、闭式中心架、开式中心架、电气系统、液压系统等组成.

3.技术参数：

（1） 床身上**大工件回转直径          2500mm

（2） 过刀架**大工件车削直径          2000mm

（3） 中心高                         1280mm

（4） **大工件长度                    8000mm

（5） **间**大工件重量             63t

（6） 花盘**大扭矩                   63000N·m

（7） 单刀架**大切削力                  60000N

（8） 总切削力                        100000N

（9） **锥顶角及规格         60°φ160φ175（锥度1:4）

（10） 刀杆截面尺寸                    70×70mm

床头箱：

（11） 主轴转速级数                    无级

（12） 主轴转速范围                    0.5～125r/min

（13） 主轴锥孔尺寸                   φ175mm锥度1：4

（14） 花盘直径                        2000mm

刀架：

（14）刀架数量2个

（15） 进给量级数无级

（16） 纵向进给范围0.265－500mm/min

（17） 横向进给范围                  0.106－200mm/min

（18）上纵向进给范围                 0.053－100mm/min

（19） 纵向快速移动速度3000mm/min

（20） 横向快速移动速度1200mm/min

（21）上纵向快速移动速度600mm/min  （22） 横向**大行程900mm

（23）上纵向**大行程900mm

尾座：

（24） 套筒直径500mm

（25） 套筒**大行程250mm

（26） 主轴锥孔尺寸φ160mm锥度1:4

（27）尾座快速移动速度3000mm/min

（28） 套筒快速移动速度250mm/min

中心架：

（29）闭式中心架支撑直径范围φ200～700mm

（30）开式中心架支撑直径范围φ700～1500mm

电机

（31）主传动电机功率125KW

                转速600-2400r/min

（32）进给电机功率                      4 KW

                转速10-1500r/min

（33）尾座套筒移动电机功率             3KW

                转速1430r/min

（34） 车床床身宽度尺寸              2000mm

（35） 车床重量100t

河北胜勇重型机床有限公司

2014-1-12
