材质 | 金属 |
---|---|
功能 | 机械防护 |
加工方式 | 代料代工加工 |
运输方式 | 汽运 |
品牌 | 新五岳 |
工人人数 | 50-100人 |

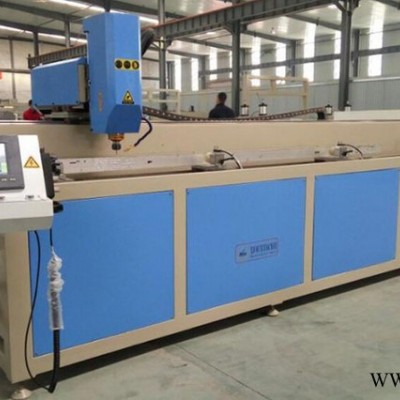

1.设备性能:
本机为我公司研制开发,设计与数控技术,并结合了我公司专业成果开发而成。通过CNC控制三轴联动适合对各种铝型材的各类型孔、槽的铣削加工; 采用高精度直线导轨副、尺条传动、滚珠丝杠及伺服电机,保证运动平稳,具有较高的定位及加工精度; 采用进口意大利HSD高速电主轴,转动稳定噪音小,切削能力强; 采用智能的数控系统和简洁直观的人机界面使操作更加方便快捷。
2.主要规格及技术参数:
横向行程(X轴)
X-way journey (X-axis) 3200mm 刀具夹头
Clamp ER25-Φ8
纵向行程(Y轴)
Y-way journey (Y-axis) 250mm 气源
Air supply 0.5-0.8Mpa
垂直行程(Z轴)
Z-way journey (Z-axis) 185mm 电源
Power supply 380V/50HZ
X轴运行速度
X-axis speed 0-60m/min 整机总功率
Total power 6KW
Y轴运行速度
Y-axis speed 0-15m/min 加工尺寸范围(宽×高×长)
Processing size (WHL) 200*200*3600mm
Z轴运行速度
Z-axis speed 0-15m/min 外形尺寸(长×宽×高)
Dimension(LWH) 4400*1500*1800mm
主轴转速/功率
Mzin axis rev/power 18000rpm/3kw 整机净重
Weight 1500kg
横向行程(X轴)
X-way journey (X-axis) 3200mm 刀具夹头
Clamp ER25-Φ8
电源:380V 50HZ(三相四线制) 主轴电机功率:3KW
转速:18000rpm 工作气压:0.5Mpa-0.8Mpa
**大铣削长度:max 3000mm **大铣削宽度:max 200mm
重复位置精度: ±0.1mm 铣刀规格:Ф6-Ф15
外形尺寸:(长×宽×高)3450mm×1800mm×1200mm 重量:1800Kg
