| 类型 | 其它 |
|---|---|
| 控制形式 | 数控人工 |
| 安装形式 | 落地式 |
| 布局形式 | 卧式 |
| 产品类型 | 全新 |
| 型号 | NHR250CNC数控铲齿车床 |

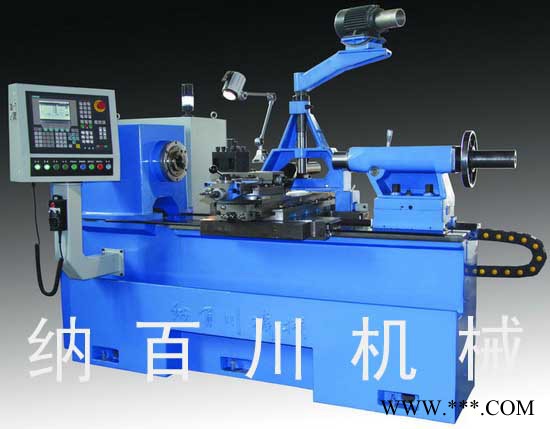

NHR250CNC数控铲齿车床
NHR250CNC铲齿车床是纳百川机械专门为滚刀生产厂家设计的万能型数控铲齿车床。具有刚性好、精度高、应用范围广、操作方便等特点。
本机床适用于铲车或铲磨模数1-12mm的齿轮滚刀和其他各种类型的齿轮刀具以及需要铲削齿背的各种刀具。
本机床也可以用来加工各种螺纹和特殊形状的零件。
本机床的设计结构不但能保证精密的加工精度，同时还能保证获得良好的表面光洁度。经本机床铲磨的齿轮滚刀可以稳定达到AA级（GB2495-78，ISO/DP4468）。
机床特点
1、机床采用西门子数控系统3轴3联动。无挂轮机构，无机械分度装置，操作简便，可大幅度减少机床准备工时。
2、参数化变量程序，用户只需输入刀具参数及相关工艺参数即可实现加工，无需编程。
3、机床工件主轴采用德国海德汉旋转编码器全闭环控制。具有高刚性、大扭矩、抗冲击等特点。
4、铲车与铲磨两用刀架，使工序变换简单方便，横刀架具有一个快速退回手柄和一个可调限位杆，可以迅速准确地调至下一次切削深度。
主要技术参数
| 刀架上**大工件回转直径 | 250mm |
| 齿轮滚刀**大加工模数 | 12mm |
| **大加工长度 | 560mm |
| **大主轴转速 | 150rpm |
| 槽数范围 | 1-99 |
| **大铲齿量 | 17 mm |
| 螺旋槽导程 | 200-∞mm |
| 横刀架行程 | 120mm |
| 横刀架快速退回距离 | 20mm |
| 机床外形尺寸 | 2600×1300×1936mm |
| 机床净重 | 3000kg |
