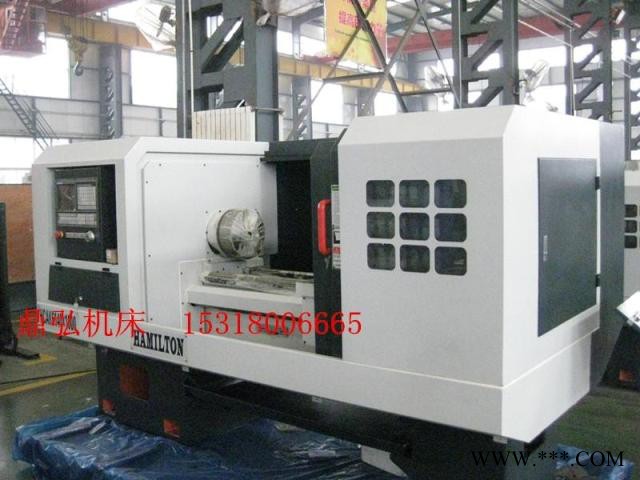

数控车床CAK6166

主要结构特点

  1. 机床采用传统的卧式车床布局。整体设计，密封性好，符合安全标准。床身、床腿等主要基础件均采用树脂砂铸造，人工时效处理，整机稳定性优越。

 2.机床纵、横向运动轴采用伺服电机驱动、精密滚珠丝杠副、高刚性精密复合轴承传动，脉冲编码器位置检测反馈的的半闭环控制系统。导轨副采用国际流行的高频淬火（硬轨）加“贴塑”工艺，各运动轴响应快、精度高、寿命长。

 3.机床配套国内外著名的CNC控制系统，功能齐全、操作简便、精度稳定、工作可靠。

 4.机床的床头箱模块化设计，经过有限元分析，结构先进合理，品种多，针对性强。主轴系统的前后支承采用高精度轴承，具有转速高，刚性强，精度高，热变形小，运转平稳，噪音低的显著特点。

 5.CAK6166机床采用了独特的电控自动换档机构不需要停车变速,高、低档可自动切换，程序可连续运转，大大提高了加工效率。

 6. 机床操作系统按照人机工程学原理，操纵箱独立设置，可任意位置移动，方便了操作者就近对刀，是人性化设计的体现。

 7.机床采用先进的集中自动润滑方式，定时、定量的自动间歇式润滑，工作稳定可靠。满足清洁生产的环保要求。

 8.机床的外观防护设计按照国际流行趋势，造型新颖独特，防水、防屑，维护方便；体现了时代特点。

9.机床标准配置为全封闭式防护。

 10. 机床标准配置采用国内名牌的立式四工位刀塔。特殊配置可选择六工位的卧式刀塔。

 11.机床可根据用户要求配置手动、气动、液压卡盘或手动、气动、液压尾座等。

CAK6166数控车床主要技术参数

床身上最大回转直径 Φ660 mm

刀架上最大回转直径 Φ400mm

两顶尖间最大工件长度 750 /1000 /1500 /2000 mm

顶尖间工件最大重量 300 kg

床身导轨宽度 400 mm

主轴通孔直径 Φ52 /80(B型) /104(C型) mm

主轴转速范围 (三档无级) 21-1500 r/min

高档(r/min) 162-1500

中档(r/min) 66-500

低档(r/min) 21-150

主轴变速形式：手动/自动

主轴端部型号 ISO (GB) C6/D8

主轴前锥孔 莫氏6号

主轴电机功率 7.5kw

主轴电机形式:变频

数控刀架 立式四工位刀架

刀柄尺寸 25×25mm

刀架重复定位精度 ±3.2″

X轴行程 410 mm

Z轴行程 600/ 850/ 1350 /1850 mm

快移速度 X：5000 mm/min Z：10000 mm/min

进给速度范围 X：1～2000 mm/min Z：1～2000 mm/min

最小设定单位 0.001 mm

尾座套筒直径 Φ75 mm

尾座套筒行程 150 mm

尾座套筒锥孔锥度 莫氏5号

冷却电机功率 90W

冷却水泵扬程 5m

冷却水泵流量 25 L/min

电源 380V±10%，50Hz±1%，三相交流电

环境温度 0℃～40℃

相对湿度 ≤92%

机床外形尺寸（长×宽×高）

750mm  2550×1750×2000 mm

1000mm 2750×1750×2000mm

1500mm 3250×1750×2000mm

2000mm 3700×1750×2000mm

3000mm 4710×1750×2000mm

机床净重kg

750mm  GW 2300/ NW 2900

1000mm  GW 2450/ NW 3050

1500mm  GW2650/ NW 3250

2000mm  GW 2880/ NW 3450

3000mm  GW 3700/ NW 4300

机床用电总功率 约10 KW
