| 类型 | 回转车床 |
|---|---|
| 控制形式 | 数控人工 |
| 安装形式 | 落地式 |
| 布局形式 | 卧式 |
| 产品类型 | 全新 |
| 品牌 | 神州 |
| 型号 | ck-30 |

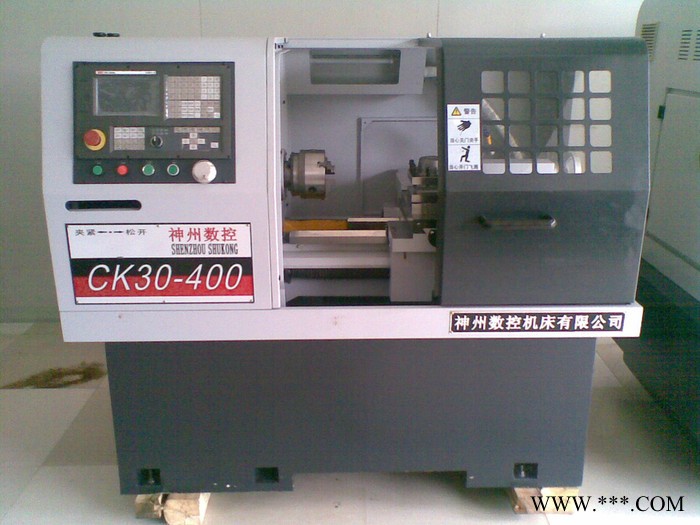

神州数控CK30技术参数：
加工范围 | 床身上最大回转直径 | (mm) | CK30电动刀架 | CK30排刀架 |
滑板上最大回转直径 | (mm) | 150 | 100 | |
最大工件长度 | (mm) | 350 | 350 | |
导轨宽度 |
| (mm) | 260 | 260 |
主轴 | 主轴转速范围 | (r/min) | 300-3000 | 300-3000 |
主轴转速级数 |
| 无级变速 | 无级变速 | |
主轴孔径 | (mm) | Φ48 | Φ48 | |
卡盘(Φ160mm) | 手动 | 选配 | 选配 | |
气动 | 特配 | 特配 | ||
弹簧夹头(mm) | 手动 | 标配 | 标配 | |
气动 | 特配 | 特配 | ||
主电机功率 | (kw) | 3kW(变频) | 3kW(变频) | |
进给 | Z轴行程 | (mm) | 400 | 400 |
X轴行程 | (mm) | 200 | 300 | |
快速移动速度X/Z | (m/min) | 6/8伺服 | 6/8伺服 | |
最小输入单位X/Z | (mm) | 0.001 | 0.001 | |
驱动电机扭矩X/Z | N.M | 4/6伺服 | 4/6伺服 | |
位置精度 | 重复定位精度X/Z | (ISO) | 0.006/0.008 | 0.006/0.008 |
(排)刀架 | 卧式六工位 |
| 特配 | 无 |
四工位刀架 |
| 标配 | 无 | |
排刀架 |
| 特配 | 标配 | |
车刀刀体尺寸 | (mm) | 20×20 | 20×20 | |
刀架重复定位精度 |
| 0.005 |
| |
刀架换刀时间 |
| 2s |
| |
尾座 | 尾座套筒行程 |
| 100 | 100 |
尾座套筒直径/锥孔 |
| Φ50/MT4 | Φ50/MT4 | |
切削工件 | 工件精度 |
| IT6 | IT6 |
工件粗糙度 |
| Ra0.8 | Ra0.8 | |
控制系统 | 广数 | 928TE,980TB/TD,980TA | 标配 | 标配 |
凯恩帝 | K1Ti、K1000T、K100Ti-D | 标配 | 标配 | |
机床尺寸 (长×宽×高) | (mm) | 1630×935×1410 | 1630×1025×1410 | |
机床重量 | (kg) | 1380(参考重量) | 1380(参考重量) | |
说明：机床系统，电机功率，刀架形式等都可以根据用户的实际情况选配。
