| 材质 | 铸铁 |
|---|---|
| 产地 | 东莞 |
| 规格 | 250 |
| 适用范围 | 铣床，钻床 |
| 外形尺寸 | 500*400*210（mm）（mm） |
| 可否定做 | 可以 |
| 是否标准件 | 是 |
| 样品或现货 | 现货 |
| 是否库存 | 是 |
| 是否批发 | 是 |
| 品牌 | 志强 |
| 型号 | TS400A |
| 工作台类型 | 旋转工作台 |
| 适用星级 | 五星级 |

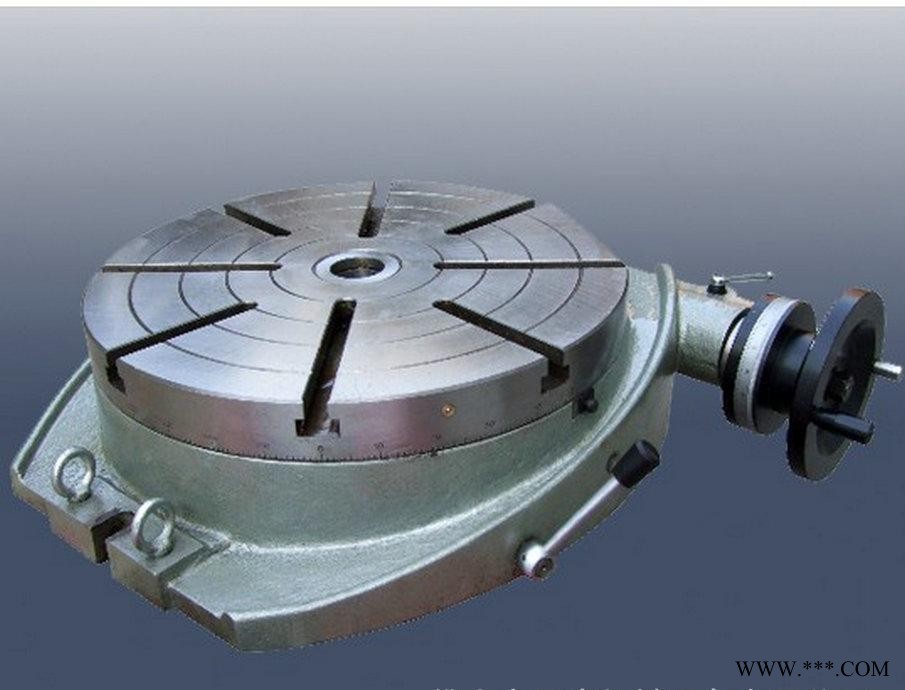

TS系列回卧式分度盘（平转台）是铣床的主要附件之一，可用在铣床上进行分度钻孔和铣削、圆周切削、曲面加工、平面及部分线段的直线加工工作。每个规格的转台分别提供连接不同卡盘的法兰盘，作为特殊订货，并将法兰盘独立包装。另外，为特殊订货所提货的分度盘附件可实现2至66间所有整数和由67到132间能被2,3和5整除的所有整数的分度。
主要规格和参数：
| TS160A | TS200A | TS250A | TS320A | TS400A | TS500A | TS630A | TS800A | TS1000A |
工作面直径 | Φ200 | Φ200 | Φ250 | Φ320 | Φ400 | Φ500 | Φ630 | Φ800 | Φ1000 |
台面中心孔锥度（莫氏） | 2# | 3# | 4# | 5# | 6# | ||||
台面T型槽宽度 | 10 | 12 | 14 | 18 | 22 | ||||
台面T型槽相邻角度 | 90° | 60° | 45° | ||||||
定位键宽度 | 12 | 14 | 18 | -- | -- | -- | -- | ||
工作台圆周刻度 | 360° | ||||||||
游标最小示值 | 10" | ||||||||
分度精度 | 80" | 60" | |||||||
工作台最大承载 | 100 | 150 | 200 | 250 | 300 | 550 | 700 | 1200 | 2000 |
净重 | 16.5 | 22.5 | 33.5 | 65 | 125 | 215 | 345 | 800 | 1300 |
毛重 | 21.5 | 31 | 44.5 | 76 | 145 | 238 | 377 | 855 | 1400 |
箱体尺寸 | 400×330 | 400×360 | 500×400 | 580×480 | 750×616 | 850×730 | 995×900 | 1175×1090 | 1430×1224 |
TS···A 系列回转工作台安装尺寸图
