吸盘类型 | 电磁吸盘 |
吸盘形状 | 矩形 |
台面尺寸 | 600*1000(mm) |
电压 | 110(V) |
电流 | 8(A) |
功率 | 800(W) |
吸力 | 160(N) |
配套机床 | 铣床 |
适用机床 | 铣床 |
是否库存 | 是 |
是否批发 | 是 |
品牌 | 忠磁 |
型号 | X91 |

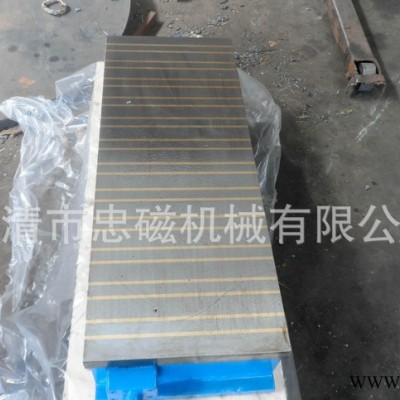

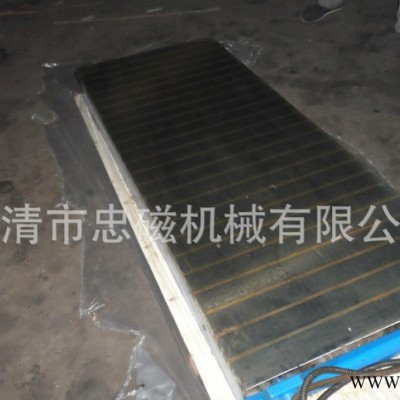

电磁吸盘是一种用电磁原理,通过使内部线圈通电产生磁力,经过导磁面板,将接触在面板表面的工件紧紧吸住的,通过线圈断电,磁力消失实现退磁,取下工件的原理而生产的一种机床附件产品。主要应用为:磨床、FYMC系列电磁磨刀机、龙门铣床、龙门刨床告等铁质工件加工时的工件固定。1简介 电磁吸盘由底壳,铁芯,线圈,面板,接线盒组成.其制作工艺如下1.选择合适的材料进行焊接或者铸造底壳2.把铁芯按照不同吸盘的种类安装在底壳上3.缠绕相应匝数和技术参数的线圈,烘干后套在铁芯上4,底壳内部浇注沥青或者其他防水材料5,制作面板,与底壳部分安装在一起电磁吸盘采用直流供电,具有稳定,吸力强,剩磁小等特点.电磁吸盘按照不同分类可分为普通吸力吸盘和强力吸盘.普通吸力吸盘吸力10-12公斤每平方厘米,强力电磁吸盘不低于14公斤每平方厘米.按照用途可分为磨床用电磁吸盘,铣床刨床用电磁吸盘,磨刀机电磁吸盘等 2特性 矩形电磁吸盘系平面磨床或铣床的磁力工作台,用以吸附各类导磁工件,实现工件的定位和磨削加工。该系列吸盘吸力均匀,定位可靠,操作方便,可直接安装在平面磨床或铣床上使用,是一种理想的磁力夹具。3使用说明 矩形电磁吸盘两侧有吊装螺孔,在安装时拧入T形螺钉即可吊装,用T形块和螺钉固定在工作台上,接通机床上的直流电源和地线,然后将吸盘上平面精磨一次,以保证上平面对底面的平行度。在吸附工件时,只要搭接相邻的两个磁极,即可获得足够的定位吸力,即可进行磨削加工。通过机床按钮,可实现工件的通磁和退磁。4维护保养 吸盘不得严重磕碰,以免破坏精度,在闲置时,应擦净,涂防锈油。吸盘外壳应接地,以免漏电伤人电磁吸盘执行标准 :JB/T 10577-2006 电磁吸盘。5种类 1.普通矩形电磁盘 用途:矩台平面磨床2.强力电磁吸盘 用途:铣床 刨床加工中心3.密极电磁吸盘 用途:矩台平面磨床 铣床4.多功能强力电磁吸盘 用途:矩台平面磨床5.磨刀专用电磁吸盘 用途:磨刀机6.圆形电磁吸盘(同心圆型) 用途:圆台平面磨床7.圆形电磁吸盘(放射极型) 用途:圆台平面磨床8.圆形电磁吸盘(梅花极型) 用途:圆台平面磨床
临清市忠磁机械有限公司,位于景色怡人的运河古城临清,为临清大型的明星企业。本公司占地50亩,拥有员工上百人,年产值上千万元,其中磁力机械行业是本公司的主打产品,拥有不俗的销量,公司拥有**磁力专家和精良的研发队伍,本公司是一家集科研、生产、销售为一体的综合性高科技企业,雄厚的技术力量,精良的设备生产线,完善的检测体系,根据不同的要求研制适合用户的优良产品,本公司始终强调“高质量、高信誉、高性价比”的忠磁理念,是广大用户的放心选择。
企业主导产品有电磁吸盘、永磁吸盘、退磁器等产品。
