吸入口径 | G1 1/4mm |
---|---|
排出口径 | 0mm |
功率 | 1.1KW |
流量 | 420m3/h |
转速 | 1420rmp |
轴功率 | 1.1kw |
原理 | 叶片泵 |
规格 | XD-040 |
材质 | 铸铁 |
极限压力 | 200(pa) |
驱动方式 | 电动 |
输送介质 | 气体 |
用途 | 其他 |
叶轮吸入方式 | 单吸式 |
品牌 | 永昊真空 |
型号 | XD-040单级多旋片真空泵 |
加工定制 | 是 |
材质:铸铁 | 驱动方式:电动 |
用途:其他 | 原理:叶片泵 |
功率:1.1KW | 极限压力:200(pa) |
规格:XD-040 |

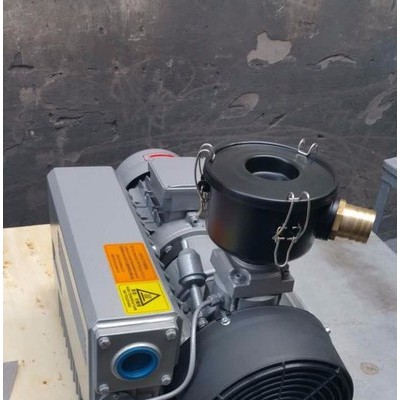

XD-040真空泵为单级旋片式机械真空泵,结构简 单,操作容易,维护方便,是一种使用范围广泛的获得真空的基本设备。它的工作原理与一般容积泵相同,是由一个与传动轴同心安装而在泵体内处于偏心位置的转子组成,转子上有三个径向滑动的叶片,将泵腔分隔成三个工作室,被抽气体自吸气口进入,通过打开的逆止阀与过滤网进入泵室,当转子旋转时,完成吸气的工作室自行与进气口隔离并将气体压缩和通过泵室与排气箱之间的通路将气体排出。旋转一周,重复三次操作。
一、 使用范围: XD-040 型旋片式真空泵适宜于各工业的真空应用,例如:食品制造业上的各类食品的真空包装;纺织工业上的各种松软物品的真空压缩包装;化学工业上的真空干燥、蒸馏、浓缩;各类铸件的真空浸渍处理;机械加工上的真空夹具;运输作业中的真空装卸;医院手术室的真空吸引;橡胶与塑胶工业上的吸塑成型;真空动力试验等。
二、 技术参数:
型号Model | XD- 010 | XD- 020 | XD- 030 | XD-040 | XD-063 | XD-70 | XD- 100 | XD-160 | XD-250 |
抽气速率(m3/h) | 10 | 20 | 30 | 40 | 63 | 70 | 100 | 160 | 250 |
极限真空(Pa) | 2X102 | ||||||||
电机功率(KW) | 0.37 | 0.75 | 0.9 | 1.5 | 2.2 | 2.2 | 3 | 4 | 7.5 |
进气口直径(im) | G1/2 | G1/2 | G3/4 | G1 1/4 | G1 1/4 | G1 1/4 | G1 1/4 | G2 | G2 |
用油量(L) | 0.5 | 1 | 1.5 | 2 | 2 | 4 | 4 | 9 | 9 |
泵转速(rpm) | 1400 | 2800 | 1420 | 1420 | 1420 | 1420 | 1420 | 1440 | 1440 |
重量(kg) | 18 | 20 | 38 | 58 | 62 | 70 | 75 | 145 | 200 |
