材质 | 钢 |
---|---|
产地 | 东莞 |
类型 | 模具货架 |
颜色 | 绿色,灰色,蓝色 |
品牌 | 金固 |
型号 | 标准 |
横梁厚度 | 50mm |
主副架结构 | 是 |
产品安全
买产品,首先应该考虑的是安全因素,本公司生产的模具架具有四重安全保障:
1、我们的每块抽屉面板都有两个保险螺丝,安装再抽屉板的滑槽上,用来定位抽屉,以免抽屉过度拉出;

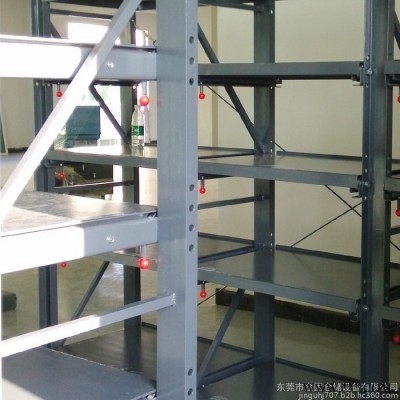

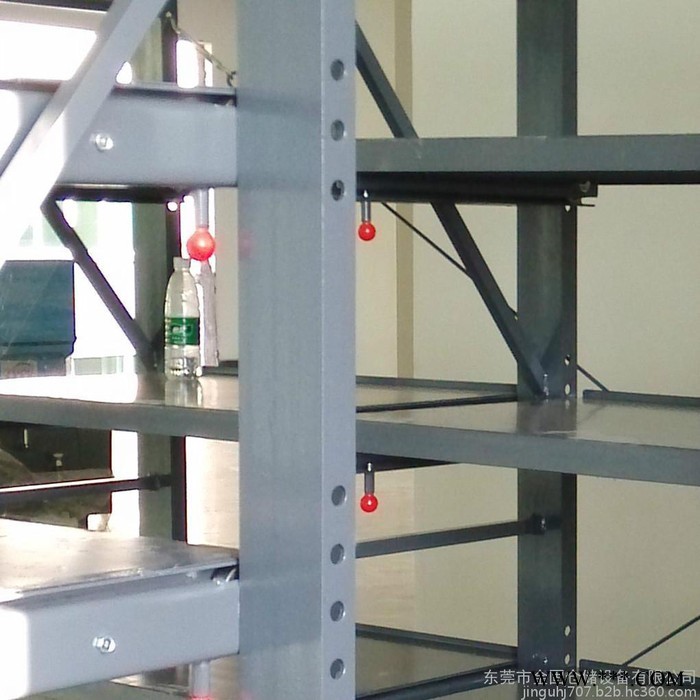

2、我们的抽屉面板还有保险红球,拉出可以定位,推进也可以定位抽屉,让抽屉在抽出或者推进的时候都是出于静止状态;
3、我们的抽屉面板进出都是从背后,不可能从前面取出,从客观上防止抽屉滑落的可能;
4、如果仔细看,我们的抽屉面板前后有些不一样,前面的孔位要比后面孔位高出5mm,这样是为了防止抽屉拉出的时候,抽屉根据惯性往前滑动,导致模具的滑落。
所以,购买我们的产品请放心。
产品参数 | |||
立 柱: | 10#槽钢 | 立柱拉杆: | 25*25方通 |
滑 槽: | 4.0mm钢板折弯 | 抽屉面板: | 2.0mm钢板 |
轴 承: | 6403型 | 抽屉底架: | 50*50角铁 |
深 度: | 615mm | 抽屉长度: | 900mm |
高 度: | 2000mm | 整套长度: | 3100mm |
格 数: | 三格 | 天车高度: | 600mm |
层 数: | 四层 | 质保期限: | 五年 |
细节说明

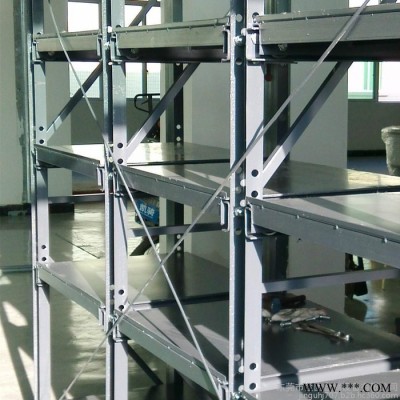

三格四层抽屉式模具架,分带天车与不带天车两种。三格四层标准抽屉式模具架的规格为L3100*D615*H2000mm。共12个抽屉面板,每个抽屉面板长900*宽615mm,每块抽屉面板可以承受最大1000KG的模具。下面通过图片来介绍一下标准模具架的部件,以及其他标准模具架的类型:
整套模具架由几部分组装而成:天车部分;固定架;立柱;滑槽;抽屉面板等。

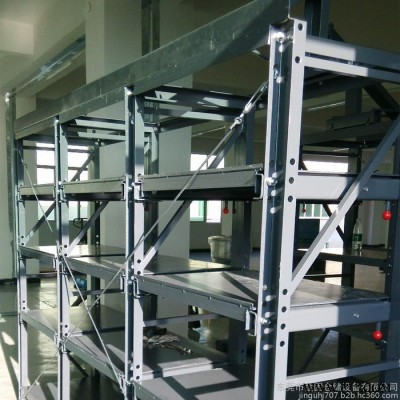

天车:由前部方铁;背部天车滑槽跟天车架。其主要作用是起吊模具,天车架起吊重量是800KG以下;
立柱:是由10#槽钢与方通全焊接而成,三格四层模具架一套共有四个立柱,两个单边立柱,两个双边立柱;

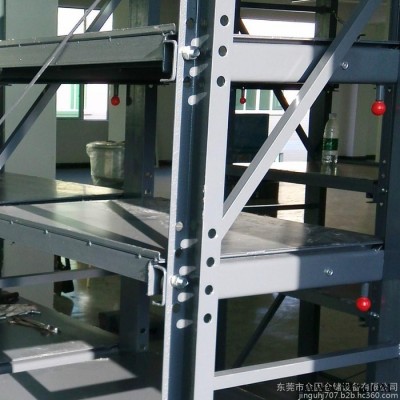

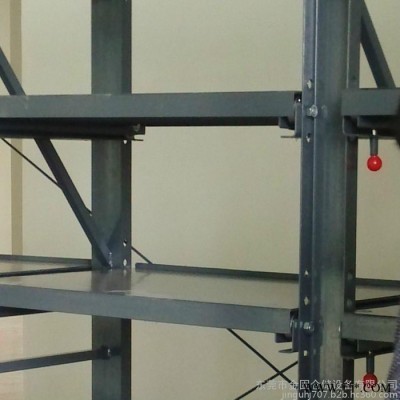

滑槽:有左右之分,左边滑槽带有红球,是抽屉面板的限位工具;右边的滑槽是没有红球的,同时两边滑槽都有限位螺丝孔,等抽屉面板装入之后再拧进保险螺丝;
抽屉面板:由50*50角铁焊接而成,底部焊接好后,上面还要铺上2.0mm的钢板,等待打磨,喷漆处理,还要装上轴承,才算完成一个抽屉面板的工序;
天车如上图
抽屉面板
6403型轴承
拉爆螺丝
天车铁固定螺丝
天车滑槽螺丝
滑槽固定螺丝
固定架螺丝
