| 工作形式 | 冲 |
|---|---|
| 控制形式 | 人工 |
| 类型 | 冲床 |
| 主电机功率 | 2.25 |
| 布局形式 | 立式 |
| 品牌 | 金拓 |
| 型号 | KTH |

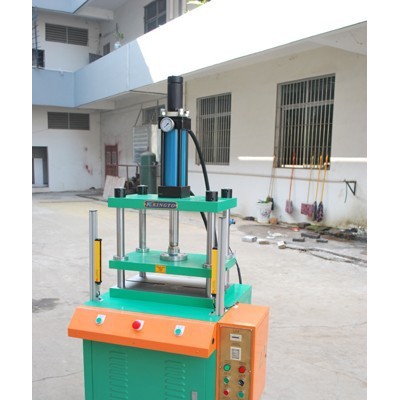

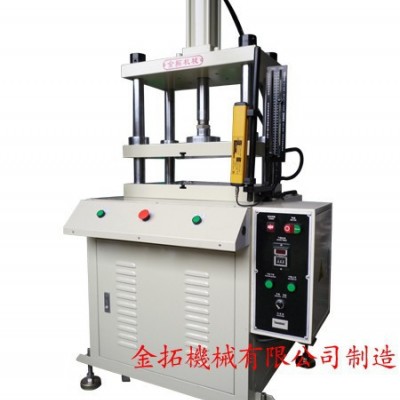

KTH系列四柱三板式油压机
▶ 特 点：
◆采用四柱三板型结构，活动板与工作台面平行精度高，四柱精密直线自润轴承，垂直精度高；
◆采用原装进口低噪音、高性能油泵及电磁阀，使用寿命长；
◆压力、行程、保压等可按压制工艺要求调整；
◆安全设计周全，双手操作，设有紧急停止和上下寸动调模按钮；
◆另可根据客户要求设计工作台面落料槽及吹气装置，提高生产效率；
◆另可选装光电安全保护器，测力传感器、位移传感器等。
▶ 适用范围：
◆金属或非金属零件的铆合、压印、成型、浅拉伸及压力装配等；
◆眼镜、锁具及五金零件的压制、电子接插件、电器零件、电机转、定子压装等；
◆特别适用于铝、镁、铅合金压铸制品的毛边冲切及整形，塑橡胶、粉末制品的压制等；
◆汽车和摩托车配件行业用途最广泛。
主要技术参数：
| 标准型号 | 单位 | KTH-03T | KTH-05T | KTH-10T | KTH-15T | KTH-20T | KTH-25T | |
| 压力范围 | ton | 1.5~3.5 | 2.5~6 | 5~11 | 7~16 | 8.5~21 | 10~25 | |
| 油缸行程（可调） | mm | 75~150 | 100~200 | 100~200 | 100~200 | 100~200 | 250 | |
| 最大开口高度 | mm | 250 | 300 | 300 | 350 | 350 | 350 | |
| 油缸下行速度 | mm/s | 95 | 88 | 88 | 75 | 70 | 70 | |
| 油缸上升速度 | mm/s | 95 | 88 | 88 | 75 | 70 | 70 | |
| 工作台 有效面积 | 左右柱内 | mm | 400 | 400 | 450 | 500 | 500 | 500 |
| 前后边缘 | mm | 300 | 300 | 350 | 400 | 400 | 500 | |
| 工作台距地面高度 | mm | 850 | 850 | 850 | 850 | 850 | 850 | |
| 使用电源 | V | 380 | 380 | 380 | 380 | 380 | 380 | |
| 电机功率 | KW | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 | 5.5 | |
| 机器重量（参考） | kg | 520 | 580 | 660 | 720 | 850 | 980 | |
*实际尺寸以实物为准。
*以上参数仅供参考，订货以合同为准。
