品牌 | 碧源达 |
---|---|
型号 | FD-5000 |

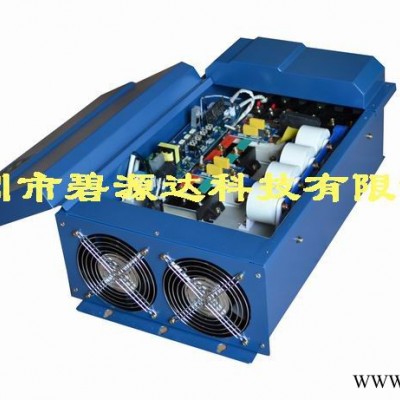

40KW电磁加热器简要介绍
一) 产品特点:
本电磁加热控制器80%电子元件系进口原装器件,标准工业级方案,产品采用进口大功率IGBT模块,集成大规模单片机技术,具有反应速度快,性能稳定,抗干扰能力强,1500V绝缘,其中主要元件是我公司自行设计定做,寿命特长。并配有高品质铝散热器,方便用户二次开发使用。人性化设计**配置,国际**的电磁加热节能技术**行业**科技。微电脑控制,故障自检、多重保护,多重功能,先进的主板设计和软件控制技术,智能化模糊逻辑控制技术确保**工作状态,软启动技术延长设备使用寿命。
二) 性能技术指标
技术指标技术参数
额定功率KW 40
额定电流A 65
工作电压范围V 320-450
工作频率Hz 40-60
电路方案全桥*2
工作模式软启/停
工作环境温度℃ -15-50
散热保护温度℃ 55
能量转换效率 95%
保护模式 8重保护
绝缘材料高铝陶瓷
电感量uH 140-160
浪涌保护电压V 1500
杂波干扰电压V 3000
散热方式水冷
平均无故障时间 20000小时以上
重量kg 25
三)电感量绕制方法
按机器要求的电感量,在料筒上包好保温棉绕好高温线,然后把主机电源与线圈、温控信号线接好,通电开机看机器屏幕上现显的数值,相应增减电感量。(电感**好在140—160之间)
当出现过流保护,说明线圈电感量太小,需增加线圈,增大电感。
机器正常工作时,看屏幕上回路电流显示多少,正常是比机器设定的保护电流要小到5-10A为正常值,如果小于此值,则需要减少线圈,直到机器工作到此值为此。
四) 冷热机启动说明
问题:在冷机时,线圈电感量较小,热机时,线圈电感量会随温度的上升而增大。具在热机时能够正常工作的机器,在冷机时无法开机,出现过流保护现象**严重会出现机器损坏的情况。
解决办法:我们要知道一点,机器的保护电流是多少,这可以在机器的LCD的屏上清楚的看出,例如:40KW机器保护电流为140A,如果电流大于这个电流**会出现保护现象。在热机时,正常工作电流在,回路电流130A----135A之间。(注:温度加到指定温度的电流。)
此时,可以打开机器的限流功能,限流值应为此时热机工作的电流,如此时的140A。这样机器丛冷机时,会把电流控制在这个电流,直到机器工作到指定的温度,电脑会自动退出这个限流状态
