| 额定排量 | 20 |
|---|---|
| 额定压力 | 100KN |
| 油箱容量 | 100 |
| 重量 | 550 |
| 柱数 | 四柱 |
| 品牌 | 金驰 |
| 型号 | KTQ |
| 加工定制 | 是 |
| 工作台类型 | 铸铁工作台 |
| 加工定制:是 | 额定排量:20 |
| 额定压力:100KN | 油箱容量:100 |
| 重量:550 | 柱数:四柱 |
客户须知
东莞金驰机械是一家专业设计、研发冲压设备的台资制造商，本店铺提供的产品及价格仅供客户参考，本公司可以根据客户实际需求定制非标系列的机械，客户需提供主要技术参数，满足客户生产需求，欢迎来电咨询：陈先生移动电话：18922911153

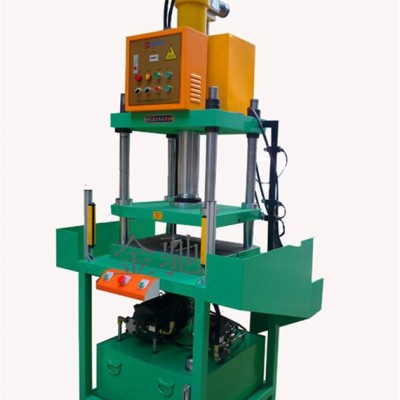

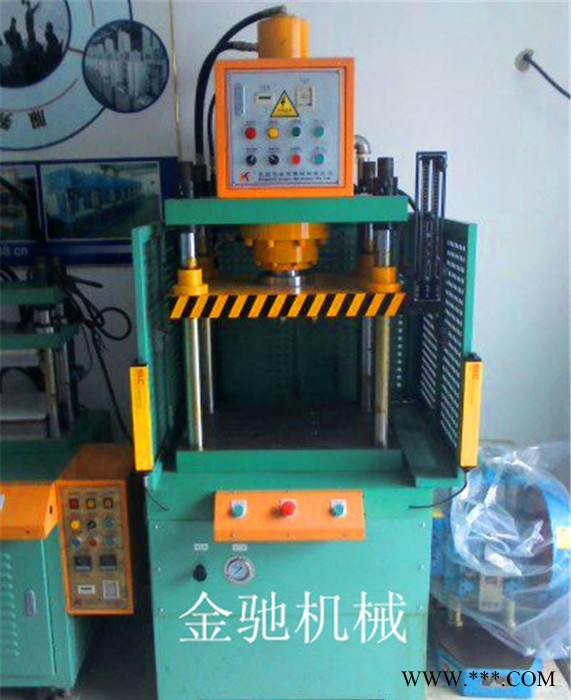

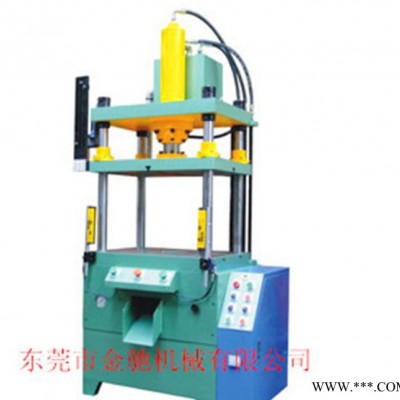

KTQ系列四柱快速油压机
特點：
快速油压机，四柱油压机
*采用内置式快速缸，空行程速度快，生产效率高，能耗低，安全平稳，操作简单；
*活塞杆及立柱表面高频、镀硬铬，耐磨性好；
*方便的手动调整机构可调整压头或上工作台在行程中任意压制，也可在设计行程内任意调整快速和工进行程的长短；
*压力、行程、保压等可按压制工艺要求调整；
*采用进口液压、电器元件及密封件，经久耐用；
*双手制操作，设有急停和寸动功能，并配备光电保护装置，安全高效。
快速油压机，四柱油压机
适用范围：
*金属或非金属零件的冲切、压印、成型、浅拉伸、整形及压力装配等；
*眼镜、锁具及五金零件的压制、电子接插件、电器零件、电机转、定子压装等。
*特别适用于手机外壳、手机按键冲压、铝制品冲边、硅钢片整平、塑料、橡胶制品毛边处理等。
| KTQ系列四柱快速油压机技术参数 JCS SERIES 4 COLUMN HYDRAULIC PRESS OPERATION INSTRUCTIONS |
| ||||||
|
| |||||||
| （二）主要技术参数Main Specifications | |||||||
| 名称 Name | 单位 | 型号Type | |||||
| Unit | KTQ-10T | KTQ -15T | KTQ -20T | KTQ -30T | KTQ -40T | KTQ -50T | |
| 公称力 | kn | 100 | 150 | 200 | 300 | 400 | 500 |
| 油缸行程 | mm | 250 | 250 | 250 | 300 | 300 | 300 |
| 最大闭合高度 | mm | 350 | 350 | 350 | 400 | 400 | 400 |
| 最小闭合高度 | mm | 100 | 100 | 100 | 100 | 100 | 100 |
| 下降速度 | mm/s | 180 | 180 | 160 | 160 | 150 | 150 |
| 工进速度 | mm/s | 30 | 30 | 30 | 30 | 20 | 20 |
| 上升速度 | mm/s | 160 | 160 | 150 | 150 | 130 | 130 |
| 系统工作压力 | kgf/cm2 | 30~160 | 40~160 | 40~160 | 50~200 | 50~200 | 50~200 |
| 工作台尺寸 | mm | 450*450 | 500*500 | 500*500 | 550*550 | 600*600 | 600*600 |
| 模柄孔尺寸 | mm | ?30*50 | ?30*50 | ?30*50 | ?50*60 | ?50*60 | ?50*60 |
| 使用电源 | VAC | 3?380 | 3?380 | 3?380 | 3?380 | 3?380 | 3?380 |
| 马达功率 | KW | 2.25 | 3.75 | 3.75 | 5.5 | 5.5 |
|
| 操作方式 | / | 双手制 | 双手制 | 双手制 | 双手制 | 双手制 | 双手制 |
| 安全光幕 （选装） | / | / | / | / | / | / | / |
| 油箱容量 | L | 90 | 100 | 100 | 120 | 150 | 150 |
| 重量/参考 | kg | 800 | 1100 | 1200 | 1500 | / | / |
| 备注 | / | 标准型 | 标准型 | 标准型 | 标准型 | 标准型 | 标准型 |
