| 外形尺寸 | 25（mm） |
|---|---|
| 耗气量 | 20（m3/min） |
| 加工定制 | 是 |
| 规格 | 20*50 |
| 功率 | 10（w） |
| 空载转速 | 15（b.p.m） |
| 重量 | 28（kg） |
| 适用范围 | 30 |
| 品牌 | 赛思特 |
| 型号 | CDL |

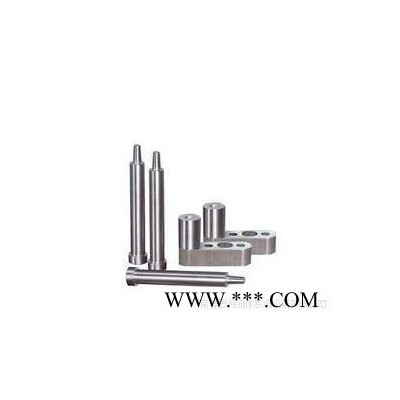

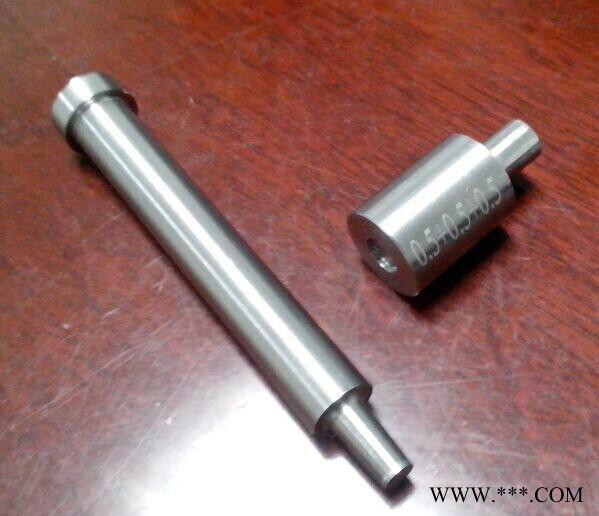

无铆钉连接专用模具
无铆钉连接与其他连接方法的比较
| 无铆钉连接 | 点焊 | 铆接 | 螺钉连接 |
动态连接强度 | ** | 不太好 | 不太好 | 不太好 |
静态强度（a）剪切 （b）顶拉 | 好 | 很好 | 很好 | 很好 |
好 | 很好 | 很好 | 很好 | |
投资费用 | 少 | 高 | 高 | 高 |
连接费用 | 很少节省30%-60% | 高 | 很高 | 很高 |
能耗 | 少 | 高 | 高 | 高 |
辅助材料 | 无 | 无 | 铆钉 | 螺钉、螺母 |
辅助工序 | 无 | 无 | 钻孔、插入、压铆 | 钻孔、插入、拧 |
可靠性 | 极高 | 较低 | 高 | 高 |
漆层/镀层表面损作 | 无 | 会 | 会 | 会 |
棱角、毛刺、铁屑 | 无 | 无 | 无 | 棱角 |
与粘接剂结合使用 | 很好 | 不可能 | 可能 | 可能 |
重复性 | 很好 | 一般 | 好 | 好 |
操作复杂程度 | 很简单 | 简单 | 复杂 | 简单 |
工作环境 | 很好 | 很差 | 较差 | 好 |
无铆钉连接技术参数
连接点直径（mm） | 可连接的板件组合厚度（mm） | 抗剪强度(N) | 抗拉强度(N) | 冲压力（KN） |
￠3 | 0.5-1.5 | 260-520 | 130-360 | 7-15 |
￠4 | 0.6-2.0 | 710-1300 | 350-850 | 13-28 |
￠5 | 0.9-2.5 | 750-2000 | 200-1000 | 15-30 |
￠6 | 1.0-3.0 | 560-3400 | 300-2200 | 12-40 |
￠8 | 1.6-6.0 | 510-6200 | 290-2800 | 18-60 |
￠10 | 1.75-7.0 | 1600-8500 | 800-6200 | 36-105 |
￠12 | 4.0-11.0 | 2700-10000 | 1100-7500 | 61-125 |
无铆钉连接压铆机的9个优点
1连接点牢固可靠。
2没有原料消耗和不需要辅助材料。
3超越了金属材质局限和厚度局限。
4可以形成圆点和巨型点连接。
5连接区域没有热应力。
6不会损伤工件表面的保护层。
7不需要预先或事后处理，允许有夹层和多层连接。
8工作环境好，没有灰尘毒烟排放，没有噪音。
9操作简单、消耗低、维修费少。
