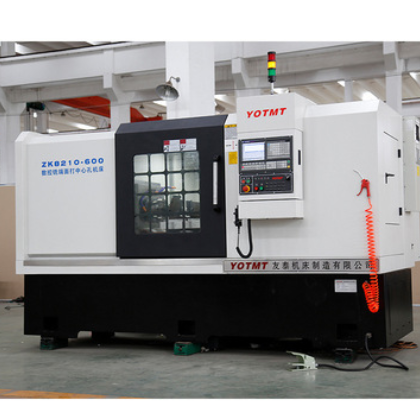

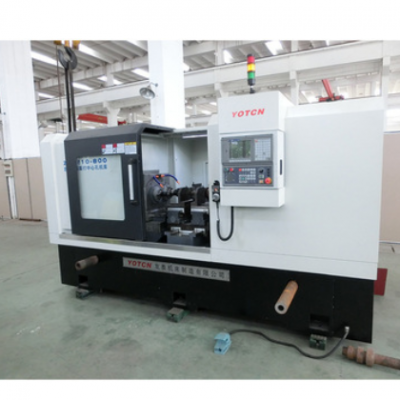

ZK8210-800铣端面打中心孔机床
ZK8210-800铣端面打中心孔机床是一款广泛应用于中小轴件批量加工常用的机型,可以高效高精度高一致性的完成轴件两端定位端
面、定位中心孔的加工。
【加工范围】
项目 | 单位 | ZK8210-600 | ZK8210-700 | ZK8210-800 | 备注 |
加工长度范围 | mm | 100-500 | 200-700 | 300-800 | 可按要求变动 |
铣削直径范围 | mm | φ100 | φ100 | φ100 | |
单边最大铣削量 | mm | 5 | 5 | 5 | |
最大钻孔直径 | mm | φ30 | φ30 | φ30 | 可按要求变动 |
主轴转速 | rpm | 1800 | 1800 | 1800 | |
机床工作精度 | |||||
三轴重复定位精度 | mm | 0.006 | 0.006 | 0.006 | |
铣削总长一致性 | mm | ±0.05 | ±0.05 | ±0.05 | |
中心孔深度一致性 | mm | 0.05 | 0.05 | 0.05 | |
两端面对中心孔跳动 | mm | 0.03/φ50 | 0.03/φ50 | 0.03/φ50 | |
端面粗糙度 | Ra | 3.2 | 3.2 | 3.2 | |
中心孔粗糙度 | Ra | 1.6 | 1.6 | 1.6 | |
选配功能参数 | |||||
最大套车外圆直径 | mm | φ100 | φ100 | φ100 | |
刚性攻丝 | mm | M20 | M20 | M20 | |
高速U钻 | mm | φ40 | φ40 | φ40 |
【加工功能】
友泰机床设计生产的ZK8210-800铣端面打中心孔机床实现一次装夹,同时完成工件两端加工,确保轴件箱体类零件两端精度高度一
致性,节省工时,提高效率300%以上。
基本功能:铣轴、钻轴分开,方便天加工多订制功能,预留自动线功能方便接入生产线,同时铣削定位端面、定位中心孔(两端同
时镗孔、套车等功能属于订制功能)
选择功能:套车、倒角、钻孔、攻丝、镗孔、铣槽
【加工类型】
汽车轴件(几乎所有的汽车轴件批量生产必须采用该款机床)、电机轴件、曲轴、凸轮轴、阀杆、水泵轴、工程机械销轴、减速机
轴、空压机转子、电动三轮后桥、变速箱等轴类阀体类零件两端同时加工端面或者镗孔以及定位基准等。
【应用行业】
汽车、拖拉机、发动机、电机、工程机械、园丁机械、液压机械等行业中。
【产品介绍】
ZK8210-800铣端面打中心孔机床是由山东友泰机床独家研发生产的一款适合于小轴件批量生产首工序定位基准加工的专用机床,历
经10余年的产品市场使用和不断技术革新,友泰YOTMT品牌ZK8210-800铣端面打中心孔机床已经成为中小轴件高效加工行业的主要加
工机型,产品技术成熟、加工稳定、寿命长久、加工效率高受到广大客户的喜爱和好评。
1、产品外观
ZK8210-800铣端面打中心孔机床外防护罩采用钢板焊接,全封闭机床防护,喷塑处理,外观大气美观,防护效果俱佳,有效保护机
床长期稳定运作;内防护为不锈钢板内防护,简捷合理,,有效防止铁屑进入配合面,保障机床加工精度长期稳定。
