| 额定输入功率 | 9000（W） |
|---|---|
| 空载转速 | 24000（rpm） |
| 柱塞行程长度 | 1500（mm） |
| 底板直径 | 3000*6000（mm） |
| 回转数 | 24000（rpm） |
| 电源类型 | 交流电源 |
| 额定电压 | 380（V） |
| 铣刀直径 | 6（mm） |
| 套爪夹头 | 6 |
| 高度 | 3000（mm） |
| 加工定制 | 是 |
| 主轴转速 | 24000（rpm） |
| 净重 | 4200（KG） |
| 品牌 | 拓尖 |
| 型号 | TJ-3060 |
系列概述

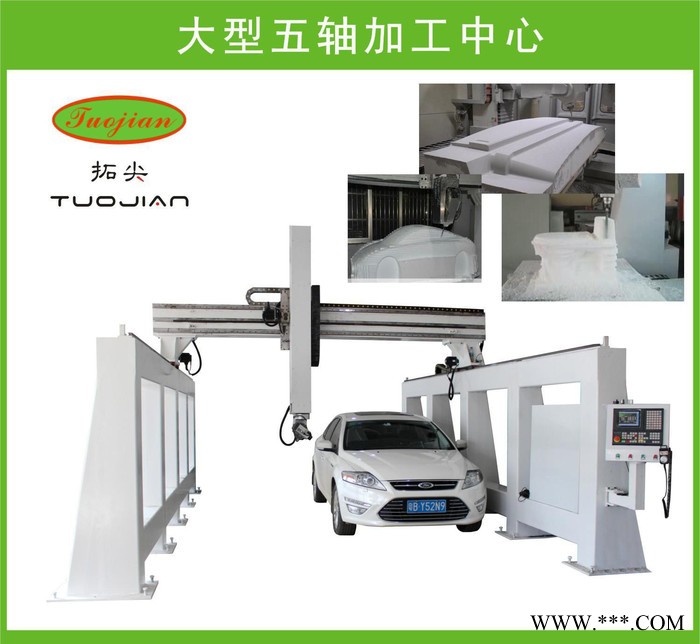

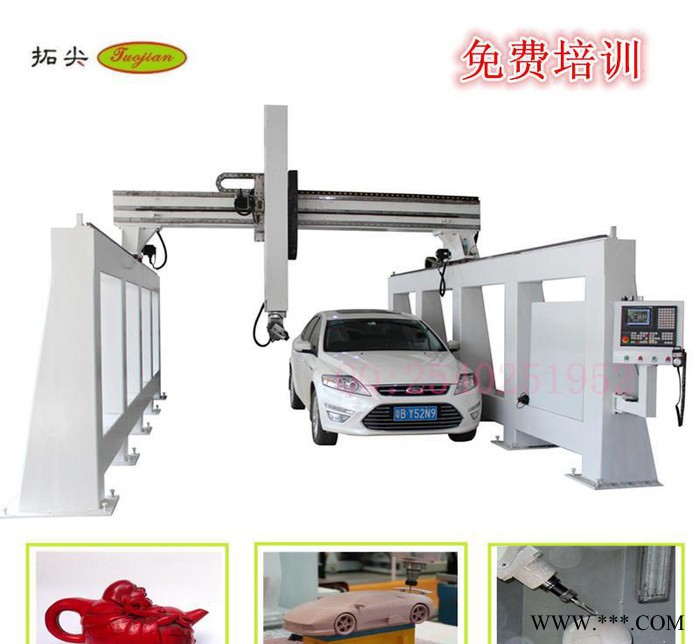

工欲善其事，必先利其器！五轴联动加工中心也叫五轴加工中心，是一种科技含量高、精密度高专门用于加工复杂曲面的加工中心，这种加
工中心系统对一个**的航空、航天、军事、科研、精密器械、高精医疗设备等等行业有着举足轻重的影响力。五轴联动加工中心有高效率、
高精度的特点，工件一次装夹**可完成复杂的加工。能够适应像汽车零部件、飞机结构件等现代模具的加工。
机身
整体加厚钢通焊接，经龙门铣加工，保证齿条、导轨的**安装，保证了零件的寿命，确保了设备的精度。龙门结构由通体铸件
作为支撑，高速加工时更加稳定。
传动
Z轴采用原装台湾TBI自动消隙双螺母滚珠，X、Y轴均采用进口斜齿扭力强劲、速度快、精度高，是高灵敏度更稳定的刀路进给
的保证。整机全部采用原装台湾上银导轨，使得设备在高速度、高精度加工时更加稳定的传动。
机头
主轴采用大功率水冷主轴，保证加工时的强有力的切削，提高客户加工效率。
速度
采用进口国际**的伺服电机，高速性能好，在大范围负载惯量变化，系统依然保有**性能，对命令和干扰有不同的补偿控制。
控制系统
采用台湾宝元控制系统，具有断点续雕功能，可保证意外情况下或者工作暂停后再加工。配合针对五轴系统开发后处理程序。
更快的数据处理速度，得以满足复杂的产品加工数据的需求。
设备型号 | TJ-3060 |
平台尺寸 | 3000x6000 mm |
加工行程 | 3000x6000x1600 mm（X-Y-Z） |
主轴功率 | 5.5 KW |
主轴转速 | 24000rpm/min |
**高加工速度 | 12000mm/min |
传动系统 | 进口伺服 |
分辨率 | 0.00625/Pulse |
变频器 | 富凌变频器 |
控制系统 | 台湾宝元 |
龙门支撑侧壁 | 整体铸铁CNC加工 |
Z轴悬挂 | 通体铸铁CNC加工 |
X、Y轴配置 | 进口斜齿、上银导轨 |
Z轴配置 | 原装台湾TBI丝杆、上银导轨 |
运动方式 | 龙门动 |
整机净重 | 4200Kg |
配电要求 | 380V 50Hz |
设备尺寸 | 7000x4500x3600（L-W-H） |
售前服务
工厂免费打样调机演示，可根据客户需求定制设备型号，根据客户需求推荐客户**的设备。
售中服务
购机我司技术人员上门免费安装培训，客户来工厂接受培训免费提供食宿。
售后服务
我司设备整机保修一年，以下耗材除外（耗材包括刀具，水泵，防尘），人员违规操作或私自接改设备线路导致设备损
坏由客户承担售后费用。
