类型 | 立式加工中心 |
---|---|
重量 | 3400(kg) |
主电机功率 | 7.5(kw) |
界面语言 | 中文 |
主轴转速范围 | 60-8000(rpm) |
定位精度 | 0.02 |
刀具数量 | 12 |
三轴行程(X*Y*Z) | 950*400*500 |
T型槽尺寸(宽*数量) | 18*3 |
动力类型 | 电动 |
布局形式 | 立式 |
作用对象 | 五金 |
适用行业 | 通用 |
产品类型 | 全新 |
是否库存 | 是 |
售后服务 | 质保期两年,终生有偿服务 |
品牌 | 东重数控 |

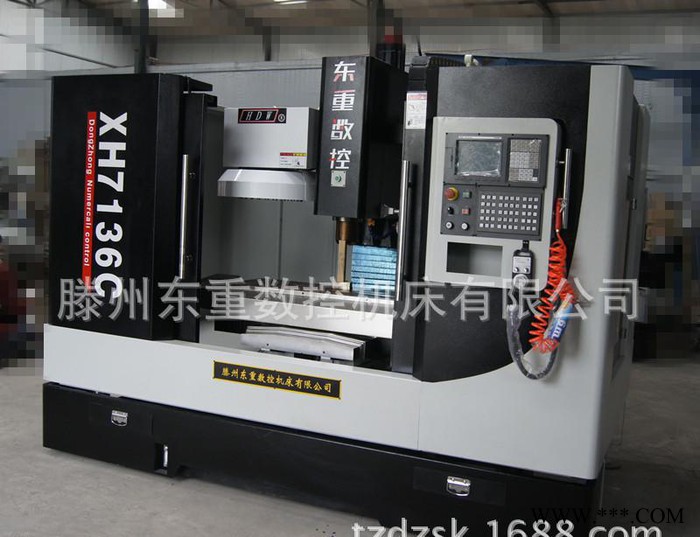

型号 | XH7136C |
一、产品简介与用途
本机床为床身式立式加工中心,具有较强的承载能力,三方向导轨均为淬火硬轨,导轨宽、跨距大,结构及外形尺寸紧凑合理,主轴为伺服电机驱动。可铣削、钻孔、扩孔及铰孔等多种功能,能够实现对盘类、板类、壳体、模具等复杂、高精度零件的加工,适于多品种各中、小型零件的平面、斜面、沟槽、孔等多种工序加工,是机械、电子、仪器、仪表、模具、汽车等行业的理想加工设备。
二、主要结构特点
1、 底座、立柱、工作台、中滑座、升降滑座等主要构件均采用高强度材料铸造而成,并经人工时效处理,保证机床长期使用的稳定性,为机床性能的稳定性提供了保障。
2、采用高速、高精度、高刚性主轴单元,承载能力强**高转速可达8000rpm;
3、工作台X 向行程达950 mm,Y、Z向导轨均为宽矩形滑动导轨,并经超音频淬火及精密磨削。滑动导轨面精密刮研,并贴覆复合PTFE材料,配合自动强制润滑,减小进给运动的磨擦阻力,减小低速爬行,提高机床精度寿命。
4、 X、Y、Z三方向进给均采用高精度、高强度滚珠丝杠,伺服电机驱动,确保机床的定位精度。
5、 导轨、滚珠丝杠采用防护装置,保证丝杠和导轨的清洁,确保机床传动及运行精度。
6、 Z向加配重块平衡装置,保证主轴升降运动平稳、顺畅。
7、 电动润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑,减小机床的磨损,保证机床的高效运转;同时,冷却系统通过调整喷嘴改变冷却液流量的大小,满足不同的加工需求。
8、 机床操作系统通过支臂悬挂在机床的右上方,符合人体工程学原理,操作箱可旋转一定角度,操作方便、可靠。
9.刀库采用台湾斗笠式16把刀库。
服务承诺
为提高产品质量,加强售后服务,切实履行“为用户服务、对用户负责、让用户满意”的宗旨,我厂二零一二年六月向全省、全国广大用户发表质量保证声明,保证做到:
(一)出厂产品达到**可靠,在厂内消除早期故障。
(二)用户发现质量问题,我厂接到用户通知后,48小时内做出答复或派出服务人员,故障不排除不撤离维修人员。
(三)在产品保修期内,确属产品质量问题,维修人员到达现场10天内不排除故障,从**1天起每小时赔偿30元(每天按8小时计),再经两周修理后仍达不到质量要求时,调换。
(四)专用机床产品,严格实行用户监造和厂内验收制度。
(五)对出厂产品保证提供维修备件,并按用户要求做到维修服务。
