| 产品类型 | 全新 |
|---|---|
| 动力类型 | 电动 |
| 加工长度 | 1000 |
| 加工精度 | 精密 |
| 控制形式 | 人工 |
| 类型 | 普通车床 |
| 适用范围 | 通用型 |
| 外形尺寸 | 2850×1520 ×2010 |
| 主电机功率 | 7.5 |
| 安装形式 | 落地式 |
| 是否库存 | 是 |
| 布局形式 | 卧式 |
| 主轴通孔直径 | 52 |
| 品牌 | 沈机机床 |
CA6140A CA6240A
CA6150A CA6250A

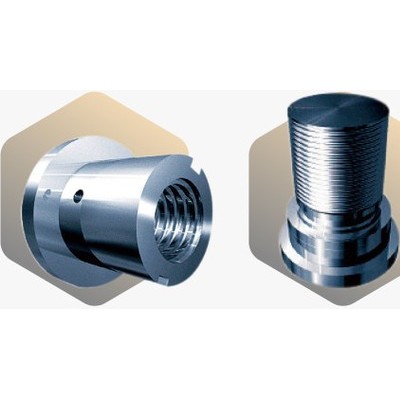

CA6161A CA6261A 本系列车床适用于车削内外圆柱面，圆锥面及其它旋转面，并能进行钻孔和拉油槽等工作。
??本系列车床适用于车削内外圆柱面，圆锥面及其它旋转面，车削各种公制、英制、模数和径节螺纹，并能进行钻孔和拉油槽等工作。
??CA系列产品，以“A”型号为基型，派生出几种变形产品。
??床身宽于一般车床，具有较高的刚度，导轨面经中类淬火，经久耐磨。
??机床操作灵便集中，溜板设有快移机构。采用单手柄形象化操作，宜人性好。
??机床结构刚度与传动刚度均高于一般车床，功率利用率高，适于强力高带切削。主轴孔径大，可选用附件齐全。
| 技术参数 CA6140A | CA6240A | CA6150A | CA6250A | CA6161A | CA6261A | ||
| 床身回转直径 | mm | 400 | 400 | 500 | 500 | 610 | 610 |
| 刀架上回转直径 | mm | 210 | 210 | 300 | 300 | 370 | 370 |
| 马鞍内回转直径×有效长度 | mm | - | 630×210 | - | 720×210 | - | 830×210 |
| 最大工件长度/最大车削长度 | mm | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 |
| 主轴中心至床身平面导轨距离 | mm | 205 | 205 | 250 | 250 | 305 | 305 |
| 主轴孔径/主轴孔前端锥度 | mm | φ52 /莫氏圆锥6号 | φ52 /莫氏圆锥6号 | φ52 /莫氏圆锥6号 | φ52 /莫氏圆锥6号 | φ52 /莫氏圆锥6号 | φ52 /莫氏圆锥6号 |
| 主轴转速级数 正转/反转 | 24/12 | 24/12 | 24/12 | 24/12 | 24/12 | 24/12 | |
| 主轴转速范围 | |||||||
| 正转 | r/min | 50Hz:11-1600 60Hz:12-1680 | 50Hz:11-1600 60Hz:12-1680 | 50Hz:11-1600 60Hz:12-1680 | 50Hz:11-1600 60Hz:12-1680 | 50Hz:11-1600 60Hz:12-1680 | 50Hz:11-1600 60Hz:12-1680 |
| 反转 | r/min | 50Hz:14-1580 60Hz:16.8-1896 | 50Hz:14-1580 60Hz:16.8-1896 | 50Hz:14-1580 60Hz:16.8-1896 | 50Hz:14-1580 60Hz:16.8-1896 | 50Hz:14-1580 60Hz:16.8-1896 | 50Hz:14-1580 60Hz:16.8-1896 |
| 纵向进给量范围（64种） | |||||||
| 标准进给 | mm/r | 0.08-1.59 | 0.08-1.59 | 0.08-1.59 | 0.08-1.59 | 0.08-1.59 | 0.08-1.59 |
| 小进给 | mm/r | 0.028-0.054 | 0.028-0.054 | 0.028-0.054 | 0.028-0.054 | 0.028-0.054 | 0.028-0.054 |
| 加大进给 | mm/r | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 |
| 横向进给量范围（64种） | |||||||
| 标准进给 | mm/r | 0.04-0.79 | 0.04-0.79 | 0.04-0.79 | 0.04-0.79 | 0.04-0.79 | 0.04-0.79 |
| 小进给 | mm/r | 0.014-0.027 | 0.014-0.027 | 0.014-0.027 | 0.014-0.027 | 0.014-0.027 | 0.014-0.027 |
| 加大进给 | mm/r | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 |
| 刀架纵/横向的快移速度 | m/min | 纵向4 横向2 | 纵向4 横向2 | 纵向4 横向2 | 纵向4 横向2 | 纵向4 横向2 | 纵向4 横向2 |
| 加工螺纹范围 | |||||||
| 公制螺纹44种 | mm | 1-192 | 1-192 | 1-192 | 1-192 | 1-192 | 1-192 |
| 模数螺纹39种 | mm | 0.25-48 | 0.25-48 | 0.25-48 | 0.25-48 | 0.25-48 | 0.25-48 |
| 英制螺纹21种 | 牙/寸 | 2-24 | 2-24 | 2-24 | 2-24 | 2-24 | 2-24 |
| 径节螺纹37种 | 1-96 | 1-96 | 1-96 | 1-96 | 1-96 | 1-96 | |
| 上/下刀架最大行程 | mm | 140/320 | 140/320 | 140/320 | 140/420 | 140/420 | 140/420 |
| 刀架转盘回转角度 | ° | ±90 | ±90 | ±90 | ±90 | ±90 | ±90 |
| 主轴中心线至刀具支承面距离 | mm | 26 | 26 | 26 | 26 | 26 | 26 |
| 刀杆截面尺寸 | mm | 25×25 | 25×25 | 25×25 | 25×25 | 25×25 | 25×25 |
| 尾座主轴直径×行程及主轴孔锥度 | mm | 75×150 莫氏圆锥5号 | 75×150 莫氏圆锥5号 | 75×150 莫氏圆锥5号 | 75×150 莫氏圆锥5号 | 75×150 莫氏圆锥5号 | 75×150 莫氏圆锥5号 |
| 丝杠螺距 | mm | 12 | 12 | 12 | 12 | 12 | 12 |
| 主电机功率 | kW | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
| 主机净重(约) | |||||||
| 750mm | kg | 1990 | 1990 | 2060 | 2060 | 2180 | 2180 |
| 1000mm | kg | 2070 | 2070 | 2140 | 2140 | 2260 | 2260 |
| 1500mm | kg | 2220 | 2220 | 2290 | 2290 | 2437 | 2437 |
| 2000mm | kg | 2570 | 2570 | 2640 | 2640 | 2787 | 2787 |
| 主机轮廓尺寸(长×宽×高) | |||||||
| 750mm | mm | 2418×1000 ×1267 | 2418×1000 ×1267 | 2418×1037 ×1312 | 2418×1037 ×1312 | 2418×1130 ×1367 | 2418×1130 ×1367 |
| 1000mm | mm | 2668×1000 ×1267 | 2668×1000 ×1267 | 2668×1037 ×1312 | 2668×1037 ×1312 | 2668×1130 ×1367 | 2668×1130 ×1367 |
| 1500mm | mm | 3168×1000 ×1267 | 3168×1000 ×1267 | 3168×1037 ×1312 | 3168×1037 ×1312 | 3168×1130 ×1367 | 3168×1130 ×1367 |
| 2000mm | mm | 3668×1000 ×1267 | 3668×1000 ×1267 | 3668×1037 ×1312 | 3668×1037 ×1312 | 3668×1130 ×1367 | 3668×1130 ×1367 |
