| 产地 | 山东 |
|---|---|
| 动力类型 | 机械传动 |
| 加工精度 | 高精度 |
| 类别 | 卧式 |
| 主电机功率 | 5.5kw |
| 执行质量标准 | 国标 |
| 品牌 | 山东汉鼎 |
| 型号 | CK6140 |
| 加工定制 | 否 |

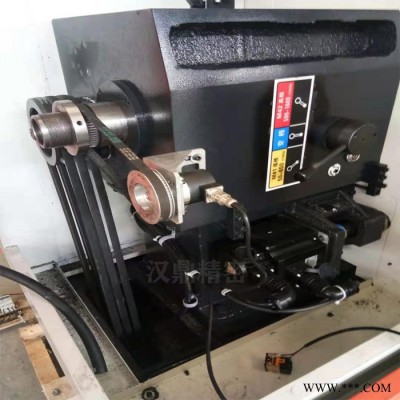

1、机床精度高，主轴采用哈尔滨轴承HRB高精密度双滚珠轴承支承，噪音低，精度高，稳定性好。
2、床身导轨经超音频淬火后精磨，硬度高，刚性好。

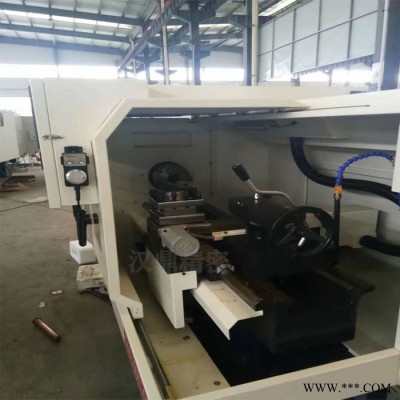

3、电动四工位刀架采用精密齿盘定位，重复定位精度高。
4、尾架具有快速凸轮夹紧装置，工作效率高。尾座套筒内有防止钻头旋转的装置，避免了因误操作引起的钻头旋转而损伤尾座套筒内孔锥度，有效的保护了尾座部件。
5、数控系统采用广数系统或凯恩帝等国内外知名品牌，可选用混合式步进电机驱动或交流伺服电机驱动，也可根据用户要求选配其它系统。
6、易于操作，特别适用于复杂零件或对精度较高的大批量零件的加工，也是数控教学的通用设备。
| 数控CK6140/750数控车床技术参数 | |||
| 序号 | | 单位 | CK6140/750 参 数 |
| 1 | 床身Z大回转直径 | mm | Φ400 |
| 2 | Z大切削直径 | mm | Φ400 |
| 3 | Z大加工长度 | mm | 750 |
| 4 | X/Z轴Z大行程 | mm | 220/750 |
| 5 | X/Z 轴Z小位移单位 | mm | 0.001 |
| 6 | 主轴通孔直径 | mm | Ф52 |
| 7 | 主轴内孔锥度 | | M5 |
| 8 | 主轴级数 | | 无极变速 |
| 9 | 主轴极限转速 | rpm | 20-2600 |
| 10 | 工件夹紧方式 | mm | 手动 |
| 11 | 主电机功率 | kW | 5.5 |
| 13 | X/Z轴 | N.m | 4/6N.M |
| 14 | X/Z轴快移速度 | m/min | 5/8 |
| 15 | 刀杆尺寸 | mm | 20×20 |
| 16 | 刀架重复定位精度 | mm | ≤0.004 |
| 17 | 尾座型式 | | 手动 |
| 18 | 尾座套筒直径 | mm | Φ65 |
| 19 | 尾座套筒行程 | mm | 150 |
| 20 | 尾座顶J锥孔 | | 莫氏4# |
| 21 | 机床外型尺寸（长×宽×高） | mm | 2200mm×1380mm×1640mm |
| 22 | 电力需求（功率/电流) | kW/A | 9kW/20A |
| 24 | 导轨 | mm | 360 |
| 25 | 滚珠丝杠 | 名称 | 国产 |

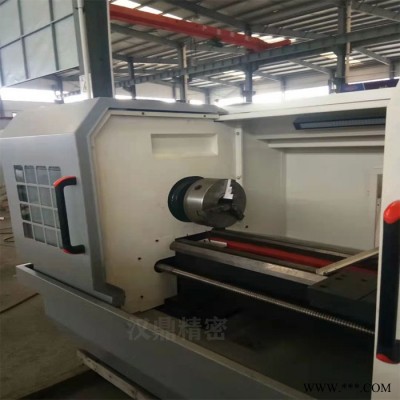

| 31 | 200三爪手动卡盘 | 名称 | 国产 |
| 32 | 主轴端部 | | C6 |
| 33 | 重复定位精度 | MM | X/Z 0.005 |
| 34 | 定位精度 | MM | X/Z0.005 |
