产地 | 山东 |
---|---|
动力类型 | 电动 |
加工精度 | 精密 |
类别 | 卧式 |
主电机功率 | 7.5 |
执行质量标准 | 国标 |
品牌 | 沃玛数控 |
型号 | CK6140 |
加工定制 | 是 |

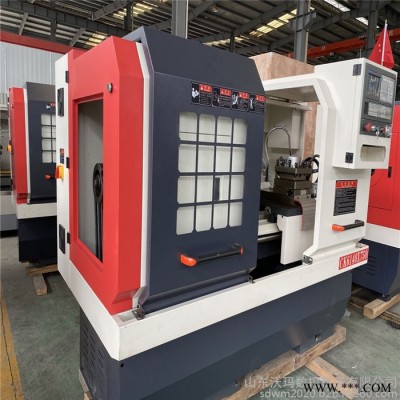

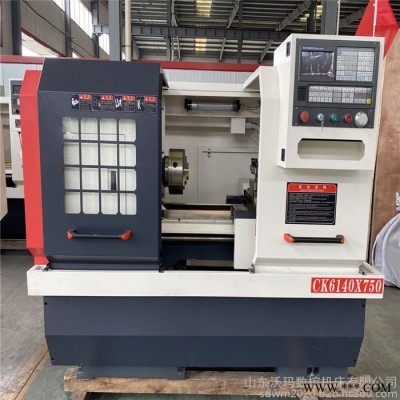

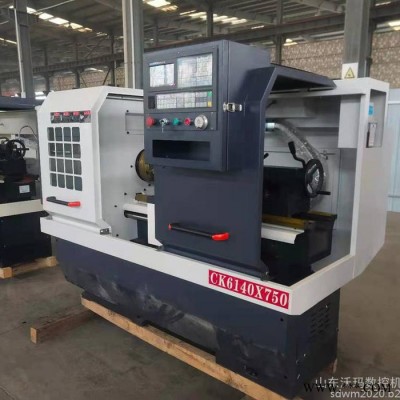

产品详情
CK6140数控机床坐标系采用的是右手笛卡尔直角坐标系,其基本坐标轴为X、Y、Z直角坐标,如下图所示,
规定了X、Y、Z三个直角坐标轴的方向,这个坐标系的各个坐标轴与机床的主要导轨相平行。根据右手螺旋法则,
我们可以确定出A、B、C三个旋转坐标的方向
1、机床精度高,主轴采用哈尔滨轴承BEARING高精密度双滚珠轴承支承,噪音低,精度高,稳定性好。
2、可车削各种回转表面,如圆柱面、圆锥面、特形面等,并能进行切槽、车螺纹、镗、铰加工,效率高,适用性强。
3、床身导轨经超音频淬火后精磨,硬度高,刚性好。
4、滚珠丝杆采用整体内循环丝杆,配对角接触球轴承支承并预紧。导轨、丝杆等采用集中自动润滑,具有运动灵活、减少热变形、
精度稳定的特点。
5、电动四工位刀架采用精密齿盘定位,重复定位精度高。
6、尾架具有快速凸轮夹紧装置,工作效率高。尾座套筒内有防止钻头旋转的装置,避免了因误操作引起的钻头旋转而损伤尾座套筒
内孔锥度,有效的保护了尾座部件。
7、数控系统采用GSK928TE,凯恩帝KNDITB-II,仁和100T,华中世纪星18A等国内产品,可选用混合式步进电机驱动或交流伺
服电机驱动,也可根据用户要求选配其它系统,如:GT-88TA,KND1000T,GSK980TD等。
8、易于操作,特别适用于复杂零件或对精度较高的大批量零件的加工.也是数控教学的选择
技术参数 | 单位 | CK6140 |
床身上最大回转直径 | mm | Ф400 |
托板上最大回转直径 | mm | Ф180 |
最大加工长度 | mm | 1000 |
最大行程X/Z | mm | X:220 Z:1000 |
主传动形式 主轴转速级数 | | 二档机械变速档内变频无级 无级 |
| | |
主轴转速范围 | rpm | L:70~560,H:200~1600 |
| | |
主轴端部形式 | | C6 |
| | |
主轴孔直径 | mm | 52 |
| | |
主轴孔前端锥度 | | MT6 |
主轴电机功率 | KW | 7.5 |
| | |
卡盘尺寸 | mm | 200 |
滚珠丝杠直径×螺距(X/Z) | mm | φ25X6/φ40X8 |
进给电机扭矩X/Z | N.m | X:5Z:7.7 |
进给电机功率X/Z | KW | X:1.5 Z:2.5 |
快移速度X/Z | mm/min | X:6000 Z:8000 |
定位精度(X/Z) 重复定位精度(X/Z) | mm mm | 0.02/0.025 0.01/0.015 |
工件加工精度 | | IT6-IT7 |
工件表面粗糙度 | | Ra1.6 |
尾座套筒直径 | mm | 65 |
尾座套筒行程 | mm | 140 |
尾座套筒锥度 | # | MT4 |
刀架形式 | | 电动四工位 |
| | |
刀具外形尺寸 | mm | 20X20 |
导轨形式 | | 单山 平轨 |
| | |
总电源容量 | KVA | 10 |
| | |
外形尺寸 | mm | 2900X1300X1650 |
| | |
机床重量 | kg | 2200 |
