产地 | 山东 |
---|---|
动力类型 | 机械传动 |
加工精度 | 高精度 |
类别 | 卧式 |
主电机功率 | 5.5kw |
执行质量标准 | 国标 |
品牌 | 海德汉 |
型号 | CK6180 |
加工定制 | 是 |
质量认证 | ISO9001-2000 |
购买须知:
1、我公司公司官方网上直营店,请广大客户放心联系和购买。
2、我公司产品品牌为【HEIDENHAIN海德汉】请广大客户认准品牌。避免上当受骗。
3,我公司产品保修期内,产品出现问题我公司免费提供更换零配件服务。
4、我公司位于,是枣庄市滕州市 机械工业企业,我们公司产品均采用市场上齿轮,电机,电器,及配件,质量优良,性能稳定。确保每台产品的精度和稳定性能,确保质量。
温馨提示:
购买产品要与我公司销售联系18366697596(微信同号)了解新价格、技术参数!

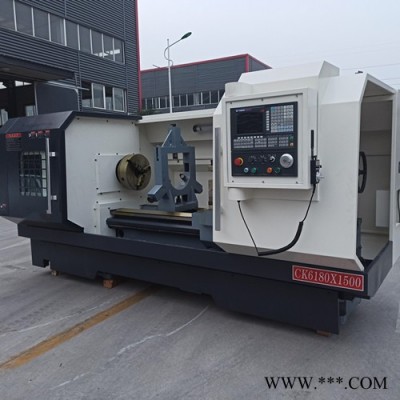

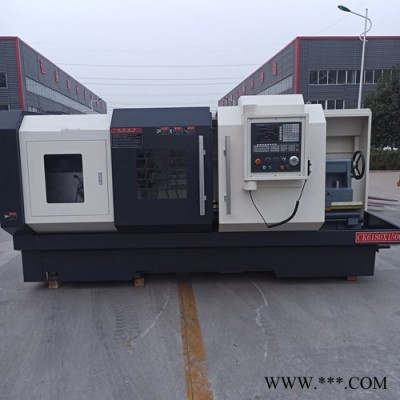

CK6140系列数控卧式车床具有精度高、功率大、刚性高、等特点,其主要部件和结构均经过优化设计,是加工轴、盘、套、特形面及螺杆类工件的设备。
GSK980TDC、西门子808或FANUC 0i-mate数控系统和全数字交流伺服系统,X、Z轴均采用半闭环控制,滚珠丝杠副采用C3级精密滚珠丝杠,电气元器件均采用进口或国产知名品牌,符合CE或国内3C认证。
机床配置国内知名品牌立式四工位数控卧式电动刀架,刀架具有定位精度高,强度高,抗震性能好等特点。
机床出厂前严格按照检验程序对机床进行检验,每台机床均采用激光干涉仪检测X,Z轴定位精度和重复定位精度,保证机床的精度稳定和可靠。
机床型号 | Item | CK6180 |
床身最大回转直径mm | Swing over bed(mm) | 800 |
托板上最大回转直径mm | Max rotative diameter on carriage(mm) | 480 |
最大加工长度mm | Max processing length(mm) | 1000/1500/3000 |
主轴传动形式 | Form of main transmission | 变频无极调速/Frequency conversion in stepless way |
主轴转速级数 | Number of spindle speed | 无极/Infinite variable |
主轴转速r/min | Spindle speed range(r/min) | 25-1600 |
主轴头形式 | Spindle nose | C11 |
主轴孔前端锥度 | Taper of spindle hole | 公制(metric system)120 1:20 |
主轴通孔直径mm | Through-hole diameter of spindle(mm) | 82 |
主电机功率KW | Main motor power(kw) | 11 |
X/Z轴定位精度mm | X/Z Positioning precision(mm) | 0.025/0.03 |
X/Z轴重复定位精度mm | X/Z Repeatability precision(mm) | 0.01/0.015 |
工件加工精度 | Processing precision | IT6-IT7 |
工件表面粗糙度 | Rough degree of processing surface | Ra1.6 |
X快移速度mm/min | X-axis rapid traverse rate(mm/min) | 4000 |
Z快移速度mm/min | Z-axis rapid traverse rate (mm/min) | 5000 |
尾座套筒直径mm | Dia.of tailstock sleeve(mm) | 100 |
尾座套筒内孔锥度 | Taper of tailstock sleve | MT6# |
尾座套筒移动量mm | Tailstock sleeve stroke(mm) | 250 |
刀架形式 | Type of tool carrier | 电动立式四工位刀架(Vertical 4 position electrical tool post) |
滚珠丝杠直径*螺距(mm) | Ball screw dia*thread pitch(mm) | X:32*05 Z:50*10 |
刀架最大行程X/Z(mm) | Maximum travel of tool slide X/Z(mm) | 500/1200,1650,3100 |
机床外形尺寸((L×W×H)mm | L*W*H(mm) | 3200(3700)(5200)*1820*1780 |
机床重量Kg | weight(kg) | 3800/4100/5400 |
