| 床身上最大回转直径 | 1250 |
|---|---|
| 最大切削长度 | 1850 |
| 主轴孔直径 | 105 |
| 卡盘直径 | 400 |
| 最大工件长度 | 1500-5000 |
| 滑板上最大回转直径 | 860 |
| 最大通过棒料直径 | 100 |
| 产地 | 山东 |
| 动力类型 | 电动 |
| 加工精度 | 0.01 |
| 类别 | 卧式 |
| 主电机功率 | 18.5kw |
| 执行质量标准 | 欧标 |
| 品牌 | 龙泽数控 |

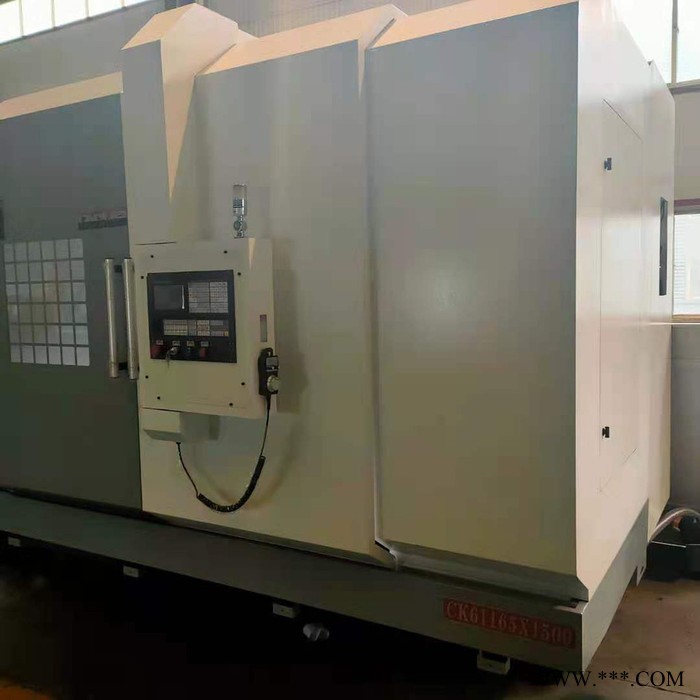

| 型号 | CK61165 |
| 加工定制 | 是 |
| 项目 | 单位 | 规格 | ||
| 床身上最大回转直径 | mm | 1650 | ||
| 最大工件长度 | mm | 2000 | ||
| 最大切削长度 | mm | 1850 | ||
| 滑板上最大回转直径 | mm | 860 | ||
| 主轴端部型式及代号 | | c11 | ||
| 主轴孔直径 | mm | 105 | ||
| 最大通过棒料直径 | mm | 100 | ||
| 主轴箱 | 主轴转速范围/ 主轴最大输出扭矩 | r/min/Nm | 30-84；300-835；53-150；125-350 | |
| 主电机功率 | kW | 11 | ||
| 卡盘 | 卡盘直径 | mm | 400 | |
| X轴快移速度 | m/min | 4 | ||
| Z轴快移速度 | m/min | 8 | ||
| X轴行程 | mm | 420 | ||
| Z轴行程 | mm | 1850 | ||
| 尾座套筒直径/行程 | mm | 100/250 | ||
| 尾座主轴锥孔锥度 | 莫氏 | 6# | ||

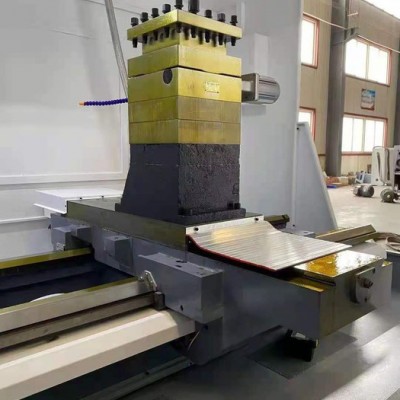

| 标准刀架形式 | | 立四 | ||
| 刀具尺寸 | 外圆刀 | mm | 32×32 | |
| 镗刀杆直径 | mm | Ф32 | ||
| 导轨宽度 | mm | 755 | ||
| 配套件名称 | 型号及规格 | 制造商 | 备注 |
| 数控系统 | 广数980 | 广州数控 | |
| X轴伺服电机 | 130SJT-M100B | ||
| Z轴伺服电机 | 130SJTB-M150B | ||
| 主电机 | 11KW | 国产 | |
| 主轴轴承 | NN3032K/P5 160×240×60 | 国产 | |
| NN3026K/P5 130×200×52 | |||
| X轴丝杠 | FFZD3206T-3-P4 | 国产 | |
| Z轴丝杠 | FFZD5010T-3-P3 | 国产 | 1500mm |
| FFZD6320-4-P5 | 国产 | 3000 mm | |
| FFZD8010-4-P5 | 国产 | 5000mm以上 | |
| 液压卡盘 | 500 | 国产 | 选配 |
| 手动台尾 | 带套筒锁紧 | 本厂装配 | |
