| 产品类型 | 全新 |
|---|---|
| 控制形式 | 人工 |
| 类型 | 摇臂钻床 |
| 适用范围 | 通用型 |
| 外形尺寸 | 1800×810×2300 |
| 主电机功率 | 2.2 |
| 主轴转速范围 | 75-1200 |
| 是否库存 | 是 |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 作用对象材质 | 金属 |
| 钻孔直径范围 | 40 |
| 轴数量 | 单轴 |
| 主轴孔锥度 | 4 |
| 品牌 | 龙泽数控机床 |
| 型号 | Z3040摇臂钻床 |
| 参数项目 | Z3040×13 |
| 钻孔直径mm | 40 |
| 主轴端面至工作台距离mm | 260-1000 |
| 主轴中心至立柱母线距离mm | 360-1300 |
| 主轴行程mm | 200 |
| 主轴锥孔（莫氏） | 4 |
| 主轴转速范围r.p.m | 75、130、240、380、660、1200 |
| 主轴转速级数 | 6 |
| 主轴进给量范围r.p.m | 0.10-0.25 |
| 主轴进给量级数 | 3 |
| 摇臂回转角度° | 360 |
| 主轴电机功率 | 2.2 |
| 升降电机功率 | 1.5 |
| 机床重量kg | 1800 |
| 外形尺寸mm | 1920×810×2300 |

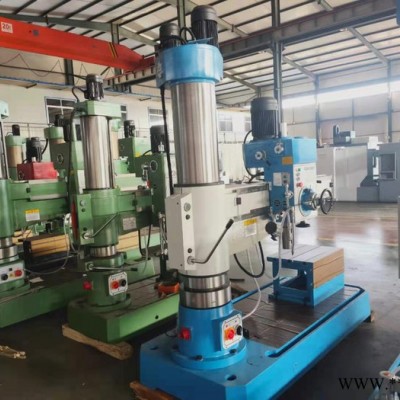

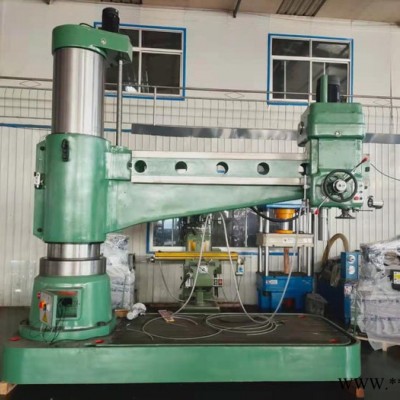

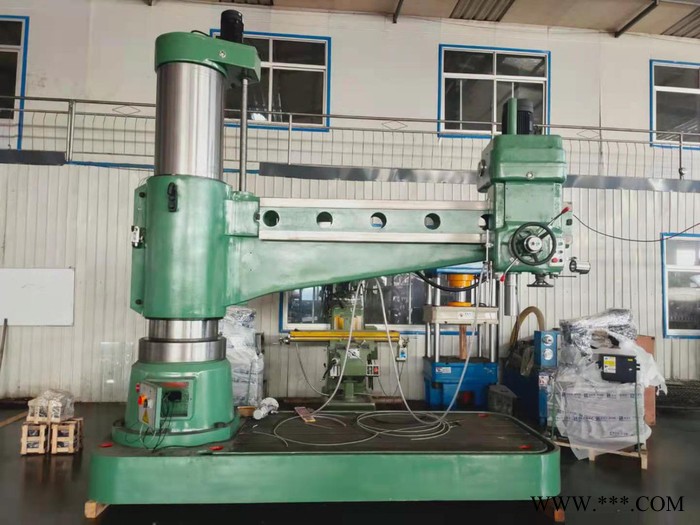

Z3040X13摇臂钻床操作方便、灵活，适用范围广，具有典型性，特别适用于单件或批量生产带有多孔大型零件的孔加工，是一般机械加工车间常见的机床。摇臂钻床主要由底座、立柱、摇臂、主轴箱及工作台等部分组成。 内立柱固定在底座的一端，在它的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。
