| 产地 | 宇杰 |
|---|---|
| 动力类型 | 机械传动 |
| 加工精度 | 高精度 |
| 设备类型 | 立式 |
| 品牌 | 宇杰 |
| 型号 | CK580 |

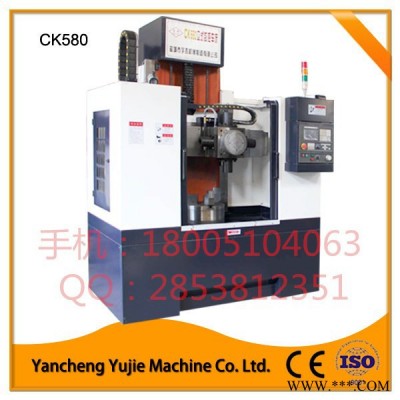

CK580的性能特点
1.装夹工件快捷、方便，适用于加工精度高，形状复杂的盘类零件。
2.立柱采用双矩形硬面导轨，导轨面宽度100mm,不易磨损，使用寿命长。
3.底座采用了方箱封闭形结构，采用薄壁多筋布置，截面形式为稳定性好的对称结构
4.结构刚性好，能满足强力切削需要。
5.主轴采用变频或交流伺服主电机直联传动,配备自动润滑装置。
6.立式结构，占地面积小，安装、维修方便。
7.可组成生产单元，用于自动生产线。
8.全密闭式设计、防护性能好，确保机床精度和使用寿命。
CK580的技术参数
CK580系列数控立车主要技术参数 | ||||||
规格 | 单位 | CK580 | CK5110 | CK5112 | ||
最大回转直径 | mm | 1000 | 1200 | 1400 | ||
最大切削直径 | mm | 900 | 1100 | 1300 | ||
工作台直径 | mm | 800 | 1000 | 1000 | ||
主轴通孔直径 | mm | 50 | 120 | 120 | ||
刀具尺寸 | mm |
|
|
| ||
主轴转速范围 | 低速 | r/min | 20-300 | 20-80 | 20-80 | |
高速 | r/min | 20-300 | 20-300 | |||
主电机功率 | KW | 11 | 15 | 15 | ||
快速移动速度 | X轴 | m/min | 1.2 | 1.2 | 1.2 | |
Z轴 | m/min | 0.8 | 0.8 | 0.8 | ||
重复定位精度 | X轴 | mm | 0.01 | 0.01 | 0.01 | |
Z轴 | mm | 0.015 | 0.015 | 0.015 | ||
行程 | X轴 | mm | 450 | 550 | 650 | |
Z轴 | mm | 550/可定制 | 550/可定制 | 550/可定制 | ||
伺服电机扭距 | X轴 | N·m | 10 | 10 | 10 | |
Z轴 | N·m | 15 | 15 | 15 | ||
外型尺寸 | 长 | mm | 2750 | 2950 | 3250 | |
宽 | mm | 1950 | 2150 | 2350 | ||
高 | mm | 2300 | 2300 | 2300 | ||
最大工件承重 | kg | 1500 | 2000 | 2500 | ||
总重 | kg | 4500 | 5200 | 6000 | ||
CK580的配置
CK580系列数控立车主要配置 | |
标准配置 | 可选配置 |
广数980TB2数控系统 | KND/SEIMENS/FANUC数控系统 |

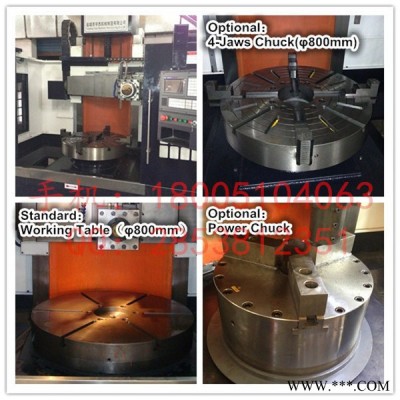

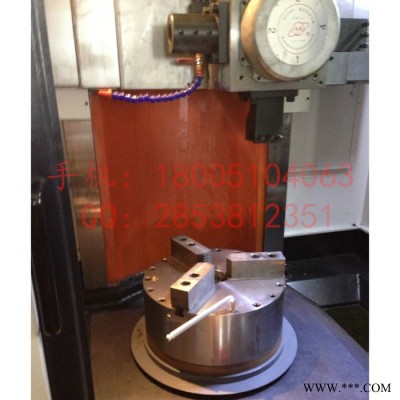

标配工作台面 | 液压卡盘或气动卡盘 |

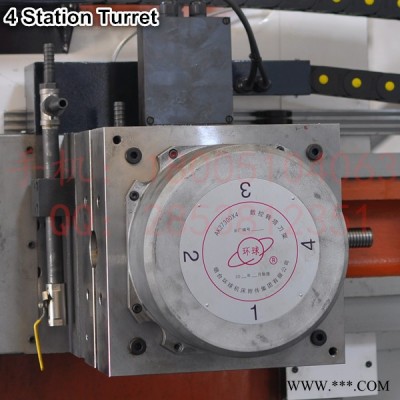

4工位电动刀架 | 4工位中心刀架（烟台环球） |
手动排屑小车 | 自动排屑机 |
工作灯 | 电气箱恒温空调 |
全防护钣金护罩（可带水加工） | 专用工装和夹具 |
