| 产品类型 | 全新 |
|---|---|
| 动力类型 | 机械传动 |
| 加工精度 | 高精度 |
| 控制形式 | 数控 |
| 类型 | 数控车床 |
| 适用范围 | 通用型 |
| 主电机功率 | 15kw |
| 安装形式 | 落地式 |
| 是否库存 | 是 |
| 适用行业 | 通用 |
| 布局形式 | 卧式 |
| 主轴转速级数 | 35-835rpm |
| 品牌 | 山东汉鼎 |
设备特性及参数：

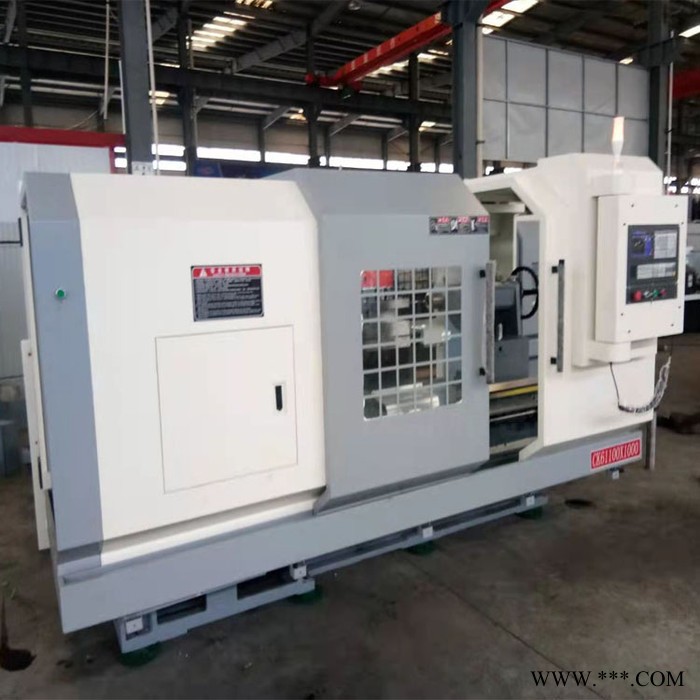

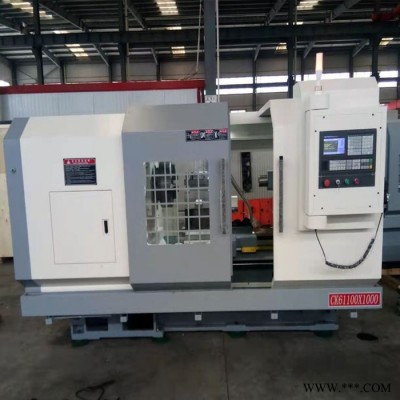

1、本机床是一款高速度、高精度、高可靠性的数控机床。床座、床身、床头箱等主要构件均采用高强度材料铸造而成，确保机床长期使用的稳定性。
2、采用整体床身结构，机床的位置精度高，排屑流畅、适合高速高精加工。
3、高速高精高刚性主轴，变频主轴电机。主轴在恒温室内组装，组装后经连续72小时恒温跑合，上机后再经连续72小时试运转，确保高精性能的可靠。
4、 选用4工位立式电动刀架方式，换刀速度快，定位精度高。
5、 X、Z方向进给采用精密滚珠丝杠，伺服电机通过大扭矩低惯量进口弹性联轴器与丝杠直联，丝杠支承采用预拉伸结构，能 传动背隙并预先补偿机床长时间运转中热变形对精度的影响，确保定位精度和重复定位精度；采用先进的集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠。
6、 机床防护采用全防护设计，宜人性强，美观独特，防水防屑可靠，维护方便。
| 参数 | 类别 | 型号 | 单位 | 参 数 |
| 加工能力 | 床身回转直径 | mm | Φ1000 | |
| 拖板回转直径 | mm | Ф600 | ||
| 切削直径 | mm | Φ1000 | ||
| 加工长度 | mm | 1000-5000 | ||
| | 有效加工长度 | mm | 850/1350/2850/3800/4800 | |
| 行程 | X/Z轴行程 | mm | 500/1000-5000 | |
| X/Z 轴位移单位 | mm | 0.001 | ||
| 主轴 | 主轴通孔直径 | mm | Ф105 | |
| 主轴级数 | | 4挡无极变速 | ||
| 主轴极限转速 | rpm | 30-84/53-150/125-350/300-835 | ||
| 主电机功率（变频） | kW | 11KW | ||
| 变频器 | kW | 11 | ||
| X/Z轴 | N.m | 10/15 | ||
| X/Z轴快移速度 | m/min | 4/6 | ||
| 进给刀架 | 刀架型式 | | 4工位电动刀架 | |
| 刀杆尺寸 | mm | 32*32 | ||
| 刀架重复定位精度 | mm | ≤0.004 | ||
| 尾座套筒直径 | mm | Φ75 | ||
| 尾座套筒行程 | mm | 200 | ||
| | 尾座锥孔 | | 莫氏6# | |
| 机床净重 | kg | 4000/4500/5000/5500/6000/6500 | ||
| 机床外型尺寸（长×宽×高） | mm | 2800/3700/4200/5200/6200/7200*1820*1780 | ||
| 其他 | 电力需求（功率/电流) | kW/A | 20kW/30A |
