| 产地 | 山东 |
|---|---|
| 动力类型 | 机械传动 |
| 加工精度 | 高精度 |
| 类别 | 卧式 |
| 主电机功率 | 15 |
| 执行质量标准 | 国标 |
| 品牌 | 奥腾数控 |

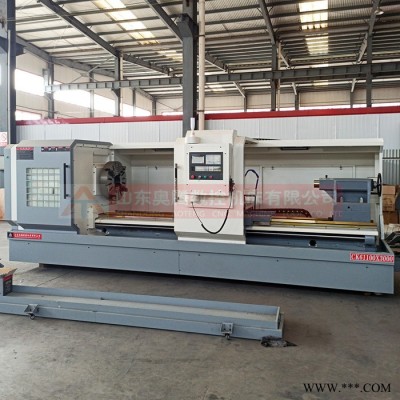

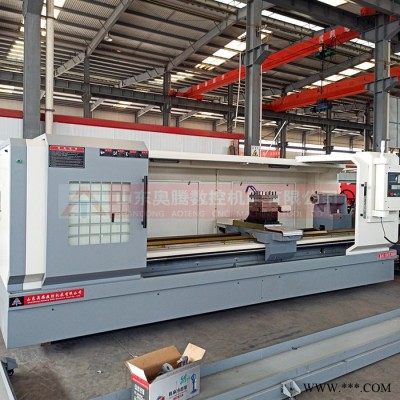

| 型号 | CK61100 |
| 加工定制 | 是 |
| 质量认证 | CCC |
| 型号 | 单位 | CK61100 | |
|
技术规格 | 床身.回转直径 | Mm | 1000 |
| 滑板上.回转直径 | Mm | 660 | |
| .加工长度 | Mm | 1500/3000/6000 | |
| 床身宽度 | Mm | 600 | |
|
主轴 | 主轴传动形式 |
| 三档机械变速，变频无极调速 |
| 主轴转速级数 |
| 无级 | |
| 主轴转速范围 | r/min | 18-600 | |
| 主轴端部结构 |
| C11 | |
| 主轴孔前端锥度 |
| 公制140 1:20 | |
| 主轴孔直径 | Mm | 130 | |
| 主电机型号 |
| YVP180M-6-15KW | |
|
进给系统 | 刀架.行程 | Mm | X:530 Z:1200 1650 3100 |
| 滚珠丝杠直径*螺距 | Mm | X:3205 Z:6310 | |
| 快速移动进给 | Mm/min | X:4000 Z:5000 | |
| 定位精度 | Mm | X:0.025 Z:0.03 | |
| 重复定位精度 | Mm | X:0.001Z:0.015 | |
| 工件加工精度 |
| IT6-IT7 | |
| 工件表面粗糙度 |
| Ral.6 | |
|
尾座装置 | 尾座套筒直径 | Mm | 100 |
| 尾座套筒行程 | Mm | 250 | |
| 尾座套筒锥孔锥度 |
| 莫氏6# | |
|

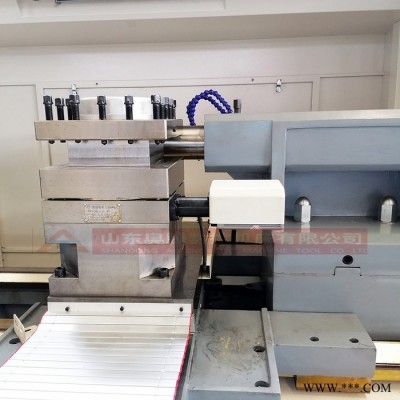

刀架装置 | 标准配置 |
| 电动立式四工位刀架 |
| 特殊选择配置 |
| 卧式六工位电动刀架 | |
| 重复定位精度 | Mm | 0.01 | |
| 刀杆截面 | Mm | 35*35 | |
|
控制系统 | 标准配置 |
| GSK980TDC |
| 选择配置 |
| KND,FANUC,西门子 | |
| 伺服驱动电机 |
| X:X130SJT-M150B Z: X175SJT-M220B | |
| 外形尺寸 | 机床外观尺寸（长*宽*高） | Mm | 4750(5500) 1920*1800 |
| 重量 | 机床净重 | kg | 6000/8500/13500 |
