| 产地 | 山东 |
|---|---|
| 动力类型 | 机械传动 |
| 加工精度 | 高精度 |
| 类别 | 卧式 |
| 主电机功率 | 15KW |
| 执行质量标准 | 国标 |
| 品牌 | 海德汉 |

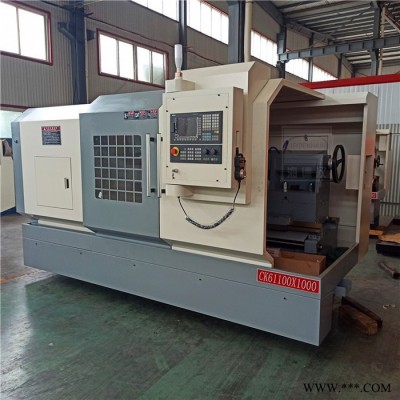

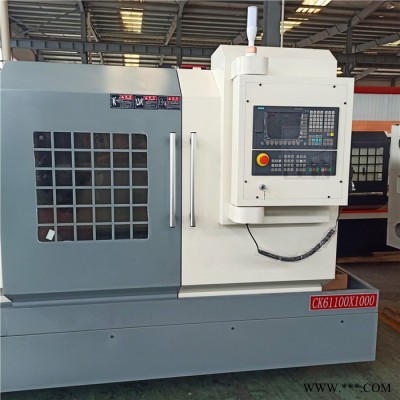

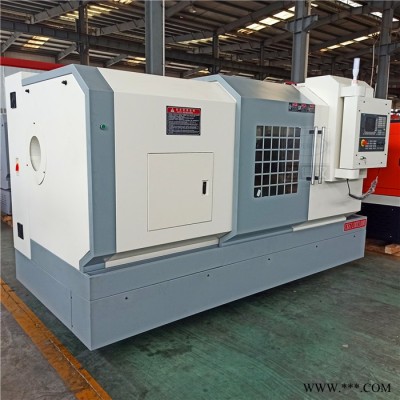

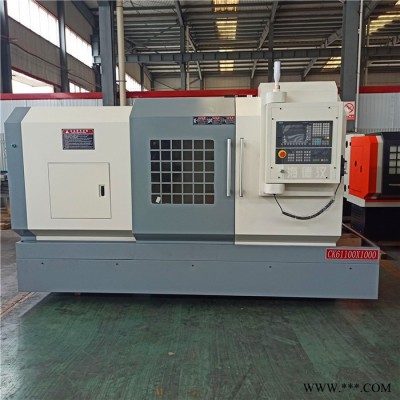

| 型号 | CK61100X1000 |
| 加工定制 | 是 |
| 质量认证 | ISO9001-2000 |
购买须知：
1、我公司为海德汉官方网上直营店，请广大客户放心联系和购买。
2、我公司产品品牌为【HEIDENHAIN海德汉】请广大客户认准品牌。避免上当受骗。
3，我公司产品保修期内，产品出现问题我公司免费提供更换零配件服务。
4、我公司位于，是枣庄市滕州市 机械工业企业，我们公司产品均采用市场上齿轮，电机，电器，及配件，质量优良，性能稳定。确保每台产品的精度和稳定性能，确保质量。
温馨提示：
购买产品要与我公司销售联系18366697596（微信同号）了解新价格、技术参数！
1、 本机床是一款高速度、高精度、高可靠性的数控机床。床座、床身、床头箱等主要构件均采用高强度材料铸造而成，确保机床长期使用的稳定
2、 采用整体床身结构，机床的位置精度高，排屑流畅、适合高速高精加工。
3、 高速高精高刚性主轴，变频主轴电机。主轴在恒温室内组装，组装后经连续72小时恒温跑合，上机后再经连续72小时试运转，确保高精性能的可靠。
4、 选用4工位立式电动刀架方式，换刀速度快，定位精度高。
5、 X、Z方向进给采用精密滚珠丝杠，伺服电机通过大扭矩低惯量进口弹性联轴器与丝杠直联，丝杠支承采用预拉伸结构，能消除传动背隙并预先补偿机床长时间运转中热变形对精度的影响，确保定位精度和重复定位精度；采用先进的集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠。
6、 机床防护采用全防护设计，宜人性强，美观独特，防水防屑可靠，维护方便。
| 型号 | 单位 | CK61100 | |
|
技术规格 | 床身.回转直径 | Mm | 1000 |
| 滑板上.回转直径 | Mm | 660 | |
| .加工长度 | Mm | 1500/3000/6000 | |
| 床身宽度 | Mm | 660 | |
|
主轴 | 主轴传动形式 |
| 三档机械变速，变频无极调速 |
| 主轴转速级数 |
| 无级 | |
| 主轴转速范围 | r/min | 18-600 | |
| 主轴端部结构 |
| C11 | |
| 主轴孔前端锥度 |
| 公制140 1:20 | |
| 主轴孔直径 | Mm | 130 | |
| 主电机型号 |
| YVP180M-6-15KW | |
|
进给系统 | 刀架.行程 | Mm | X:530 Z:1200 1650 3100 |
| 滚珠丝杠直径*螺距 | Mm | X:3205 Z:6310 | |
| 快速移动进给 | Mm/min | X:4000 Z:5000 | |
| 定位精度 | Mm | X:0.025 Z:0.03 | |
| 重复定位精度 | Mm | X:0.001Z:0.015 | |
| 工件加工精度 |
| IT6-IT7 | |
| 工件表面粗糙度 |
| Ral.6 | |
|
尾座装置 | 尾座套筒直径 | Mm | 100 |
| 尾座套筒行程 | Mm | 250 | |
| 尾座套筒锥孔锥度 |
| 莫氏6# | |
|
刀架装置 | 标准配置 |
| 电动立式四工位刀架 |
| 特殊选择配置 |
| 卧式六工位电动刀架 | |
| 重复定位精度 | Mm | 0.01 | |
| 刀杆截面 | Mm | 35*35 | |
|
控制系统 | 标准配置 |
| GSK980TDC |
| 选择配置 |
| KND,FANUC,西门子 | |
| 伺服驱动电机 |
| X:X130SJT-M150B Z: X175SJT-M220B | |
| 外形尺寸 | 机床外观尺寸（长*宽*高） | Mm | 4750(5500) 1920*1800 |
| 重量 | 机床净重 | kg | 6000/8500/13500 |
| 序号 | 名称 | 规格或标记 | 数量 | 备注 |
| 1 | 机械使用说明书 |
| 1套 | 机、电、液合订本 |
| 2 | 合格证明书 |
| 1册 |
|
| 3 | 机床装箱单 |
| 1册 |
|
| 4 | 系统参数说明书 |
| 1册 |
|
| 6 | 系统操作说明书 |
| 1册 |
|
| 名称 | 规格型号 | 数量 | 品牌 | 产地 |
| 控制系统 | 980 | 1套 | 广数 | 广州 |
| 主轴单元 | 自制 | 1套 |
| 国产 |
| 丝杠轴承 |
|
| 新哈 | 国产 |
| 电动刀架 | LD-6163 | 1套 | 文昌 | 国产 |
| 主轴电机和驱动 | 主电机（15 KW） | 1套 | 龙头 | 国产 |
| 滚珠丝杠 |
| 1套 | 启尖 | 国产 |
| 自动润滑装置 |
| 1套 |
| 国产 |
| 冷却泵 | 125W | 1套 |
| 国产 |
| 变频器 | 11KW | 1套 | 台诺 | 国产 |
